11 IT
D:\NORM'S JOB\SONY HA\SO0071\STR-DN2010\ITPL\IT03DES_STR-DN2010-CEL.fm masterpage: Right
STR-DN2010
4-182-049-71(1)

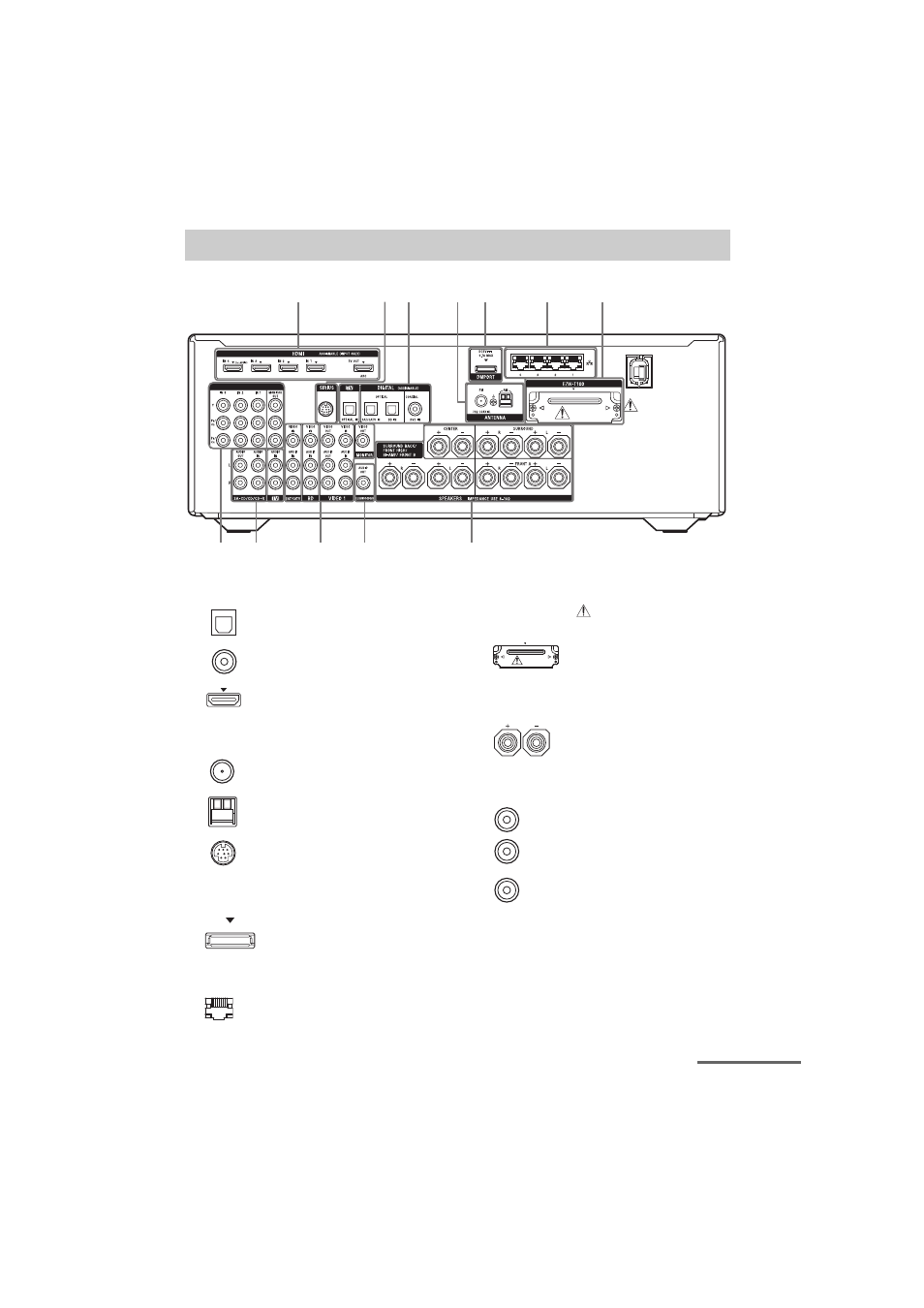

Pannello posteriore
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY)
5 3 4
9 8 7 7 6
2 1 2 1
A Sezione DIGITAL INPUT/OUTPUT
Jack OPTICAL IN (pagina 22, 28,
29, 30)
Jack COAXIAL IN (pagina 28, 29,
30)
Jack HDMI IN/OUT* (pagina 22,
25)
B Sezione ANTENNA
Jack FM ANTENNA (pagina 35)
Terminali AM ANTENNA
(pagina 35)
Jack SIRIUS (Solo modello USA)
(pagina 67)
C Sezione DMPORT
Jack DMPORT (pagina 34)
D Sezione NETWORK
Porte LAN (mozzi di
commutazione) (pagina 38)
E Sezione S-AIR (pagina 36)
Alloggiamento
EZW-T100 (con
coperchio) AVVERTENZA
Rimuovere il coperchio
dell’alloggiamento solamente
se si vuole installare il
trasmettitore senza fili.
F Sezione SPEAKERS (pagina 20)
G Sezione AUDIO INPUT/OUTPUT
Jack AUDIO IN/OUT
(pagina 22, 34)
Jack AUDIO OUT (pagina 20)
Bianca
(L, sinistro)
Rosso
(R, destro)
Nera
continua
