6 Deutsch

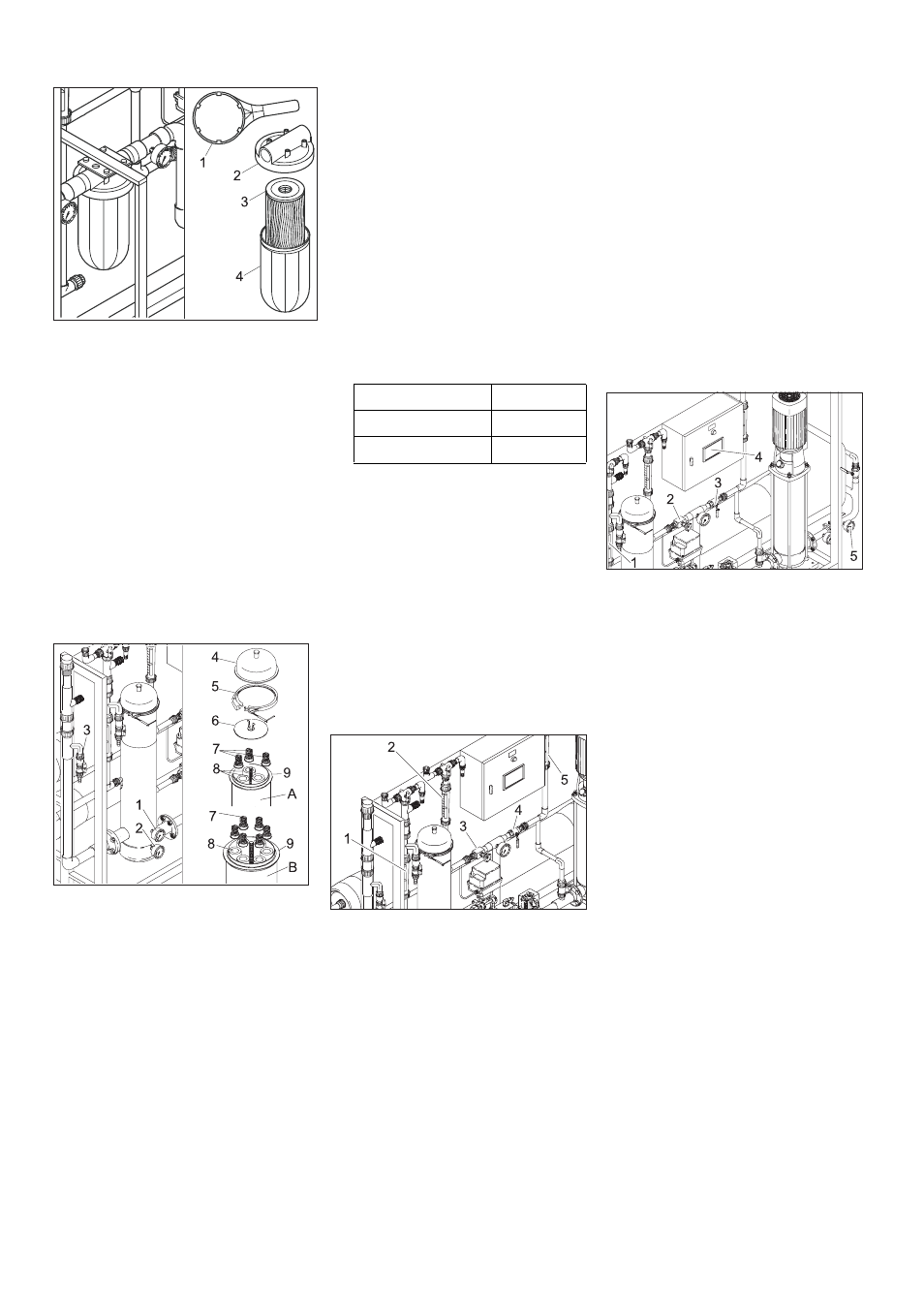

WPC 2500 BW-AM:
1 Filterschlüssel
2 Filtergehäuse
3 Filtertasse
4 Filtereinsatz
Î Filtertasse mit dem Filterschlüssel lö-
sen und abschrauben.
Î Filtereinsatz herausnehmen.
Î Filtergehäuse und Filtertasse reinigen.
Î Neuen Filtereinsatz in Filtertasse ein-
setzen.
Î Filtertasse montieren und festziehen.
Î Rohwasser-Probenhahn schließen.
Î Rohwasserzufuhr wiederherstellen.
Î Hauptschalter auf „1“ drehen.
WPC 5000/10000 BW-AM:
1 Manometer
2 Manometer
3 Rohwasser-Probenhahn
4 Deckel
5 Klemmring
6 Schraubplatte
7 Federkappe
8 Filterkerze
9 Filtergehäuse
A WPC 5000 BW-AM
B WPC 10000 BW-AM
Î Klemmring lösen.
Î Deckel abnehmen.
Î Schraubplatte abschrauben.
Î Federkappen abnehmen.
Î Filterkerzen entnehmen.
Î Filtergehäuse reinigen.
Î Neue Filterkerzen einsetzen.
Î Federkappen auf Filterkerzen setzen.
Î Schraubplatte aufschrauben.
Î Deckel aufsetzen und Klemmring be-
festigen.
Î Rohwasser-Probenhahn schließen.
Î Rohwasserzufuhr wiederherstellen.
Î Hauptschalter auf „1“ drehen.
ṇ Warnung
Beschädigungsgefahr für die Anlage. Bei
Veränderungen der Anlageneinstellungen
dürfen folgende Werte nicht überschritten
werden:
– Pumpendruck maximal 2,1 MPa
(21 bar)
– Trinkwassermenge maximal:
– Konzentratmenge darf den Wert der
Inbetriebnahme nicht unterschreiten
– Einstellung des Pumpenregelventils
nicht verändern.
Hinweis
Die Anlage reagiert zeitverzögert auf Än-
derungen an den Regelventilen. Deshalb
die Einstellung am Druckregelventil und
am Konzentratregelventil nur in kleinen
Schritten durchführen und die jeweilige
Auswirkung abwarten.
(1) Trinkwasserfluss von _____ l/h auf
_____ l/h gesunken
1 Durchflussmesser Trinkwasser
2 Durchflussmesser Konzentrat
3 Konzentratregelventil
4 Druckregelventil
5 Durchflussmesser Konzentratrückfüh-
rung
Î Trinkwassermenge am Durchfluss-
messer Trinkwasser ablesen und mit
dem Wert bei Inbetriebnahme verglei-
chen (siehe Inbetriebnahmeprotokoll).
Ist der Trinkwasserfluss auf _____l/h
gesunken, nachstehende Feinregulie-
rung durchführen:
Î Druckregelventil langsam im Uhrzei-
gersinn schließen, bis am Durchfluss-
messer Konzentratrücklauf die
Sollmenge fast erreicht ist.
Î Konzentratregelventil langsam im Uhr-
zeigersinn schließen, bis an den bei-
den Durchflussmessern für
Konzentrat und Trinkwasser der jewei-
lige Sollwert erreicht ist.
Î Gegebenenfalls an beiden Ventilen
eine Nachjustierung durchführen.
Hinweis
Führt die Feinregulierung zu keiner Erhö-
hung des Trinkwasserflusses, ist der
Kärcher Kundendienst zu verständigen.
(2) Leitfähigkeit des Trinkwassers von
_____µS/cm auf _____µS/cm gestiegen
Hinweis
Kleine Erhöhungen der Trinkwasserleitfä-
higkeit beeinträchtigen die Trinkwasser-
qualität nicht.
1 Durchflussmesser Trinkwasser
2 Konzentratregelventil
3 Druckregelventil
4 Display
5 Manometer Membraneingangsdruck
Î Aktuellen Leitwert im Display des Be-
dienfeldes ablesen und mit dem Wert
bei Inbetriebnahme vergleichen (siehe
Inbetriebnahmeprotokoll. Ist der Trink-
wasserleitwert auf _____µS/cm ge-
stiegen, muss die Membrane der RO-
Filtereinheit gespült werden:
Î Konzentratregelventil in kleinen
Schritten gegen den Uhrzeigersinn
öffnen, bis die Leitfähigkeit den Soll-
wert erreicht hat.
Î Druckregelventil in kleinen Schritten
im Uhrzeigersinn schließen, bis der
Durchflussmesser Trinkwasser den
Sollwert erreicht.
ṇ Warnung
Beschädigungsgefahr für die RO-Memb-
rane. Beim Schließen des Druckregelven-
tils darauf achten, dass der
Membraneingangsdruck 2,1 MPa (21 bar)
nicht überschreitet.
Hinweis
Die Erhöhung der Konzentratmenge bei
dieserm Einstellvorgang ist beabsichtigt.
Î
Einstellschritte gegebenenfalls wie-
derholen. Eventuell wird die ursprüng-
liche Trinkwassermenge nicht mehr
ganz erreicht.
Feinregulierung der Betriebsdrücke
WPC 2500 BW-AM 2500 l/h
WPC 5000 BW-AM 5000 l/h
WPC 10000 BW-AM 10000 l/h
