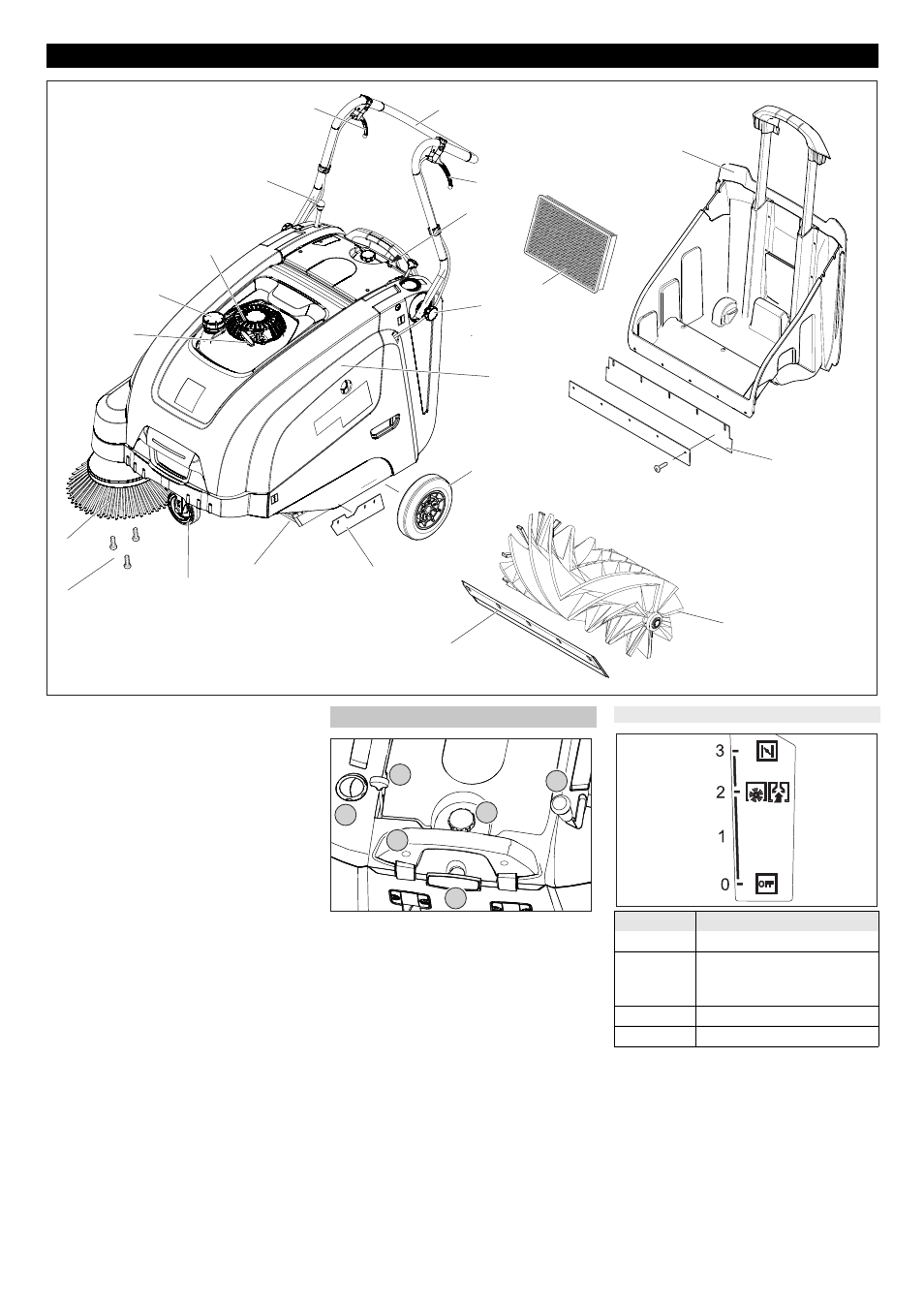

- 3
1 Câble de démarrage
2 Verrouillage du réservoir
3 Moteur à essence
4 Levier pour abaisser et lever le balai la-
téral
5 Levier pour relever ou bien abaisser la
trappe de salissures grossières
6 Guidon de poussée
7 Levier pour la marche avant
8 Pupitre de commande
9 Vis de fixation de l'anse de poussée
10 Filtre à poussières
11 Bac à poussières
12 Capot
13 Roues d'entraînement
14 Couteau d'étanchéité arrière (à la pou-
belle)
15 Brosse rotative
16 Baguette d'étanchéité avant
17 Bague d'étanchéité arrière
18 Trappe à gros déchets
19 Roulettes pivotantes et frein de station-
nement
20 Fixation du balai latéral
21 Balai latéral
1 Levier multifonction
2 Levier pour abaisser et lever le balai la-
téral
3 Vis de serrage du capot du filtre à pous-
sière
4 Etrier de fermeture du bac à poussière
5 Nettoyage pour le filtre à poussières
6 Clapet sol sec/sol humide
Eléments de commande et de fonction
1
2
3
4
5 6
7
8
9
10
12
13
17 18
11
14
15
16
19 20
21
Zone de commande
6
5
4
3
2
1
Levier multifonction
Position Fonction
0/OFF Moteur hors de service
1 Levier de fonction/de multi-
fonction moteur (vitesse de
rotation réglable en continu)
2 Nombre de tours normal
3 Starter (démarrage à froid)
