- 7

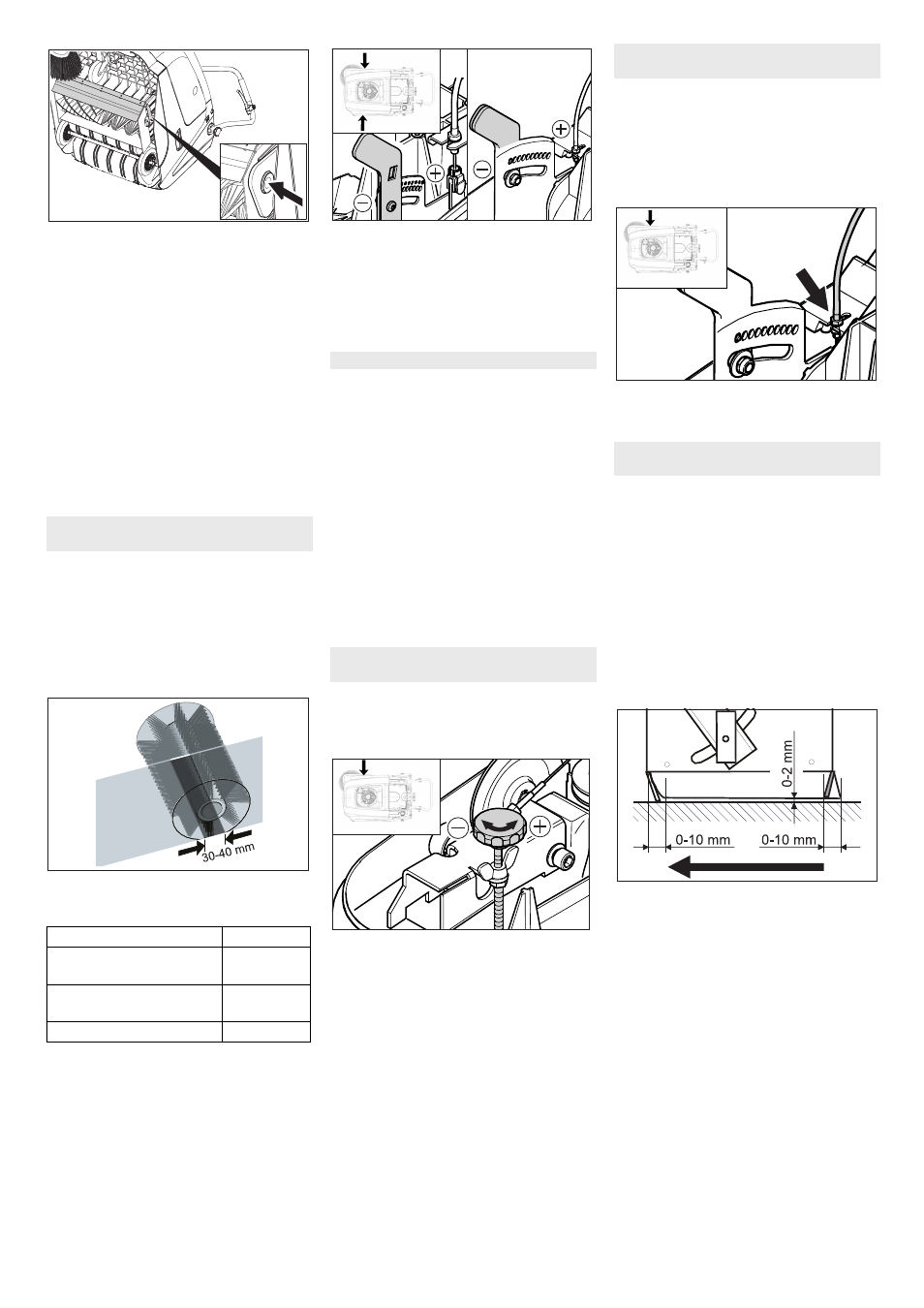

 Podnieść klapę na duże śmieci, wcis-
nąć panewkę łożyska, a walec zamiata-
jący odchylić do przodu.
 Wyjąć walec zamiatający.
 Nasunąć nowy walec zamiatający na
czop napędowy.
 Po przeciwnej stronie panewkę łożyska
wsunąć do otworu jarzma walca zamia-
tającego.
ṇ Ostrzeżenie
Niebezpieczeństwo uszkodzenia! Uważać
na to, by szczecina nie zakleszczyła się w
otworze jarzma walca zamiatającego.
Wskazówka
Po montażu nowego walca zamiatającego
należy wyregulować poziom zamiatania.
 Podnieść zamiatarkę z przodu i wje-
chać na równe i gładkie podłoże, pokry-
te widoczną warstwą pyłu lub kredy.
 Zablokować hamulec postojowy.
 Włączyć walec zamiatający na ok. 15-
30 sekund.
 Podnieść zamiatarkę z przodu i zjechać
na bok.
Ślad na zamiecionej powierzchni ma
kształt równomiernego prostokąta o szero-
kości 30-40 mm.
Ustawić szerokość zamiatania:

Przestawić lewą i prawą dźwignię na-
stawną i ustawić w tym samym otworze.
– Wsunąć dźwignię nastawną do niższe-
go otworu (+): Szerokość zamiatania
będzie większa
– Wsunąć dźwignię nastawną do wyż-
szego otworu (-): Szerokość zamiatania
będzie mniejsza
 Skontrolować szerokość zamiatania.
Wymiana walca jest konieczna, gdy w wy-
niku zużycia szczotek widocznie spada
skuteczność zamiatania.
Wskazówka
– Urządzenie można odchylać do tyłu tyl-
ko z opróżnionym zbiornikiem paliwa.
– Przed przechyleniem urządzenia za-
mknąć kurek paliwa, wyjąć zbiornik na
śmieci,a pałąk przesuwny odchylić do
przodu. Nie odstawiać urządzenia na
pałąk przesuwny.
 Wykręcić 3 śruby po dolnej stronie miot-
ły bocznej.
 Zdjąć miotłę boczną.
 Nałożyć nową miotłę boczną na zabie-
rak i mocno przykręcić.
Ustawienie walca jest konieczna, gdy w
wyniku zużycia szczotek widocznie spada
skuteczność zamiatania.

Poluzować nakrętki motylkowe.
 Ustawić śrubę nastawczą.
 Zakręcić nakrętki motylkowe.
– Ustawienie jest konieczne, gdy nie
można w wystarczającym stopniu pod-
nieść klapy na duże śmieci.
– Gdy wynik zamiatania jest gorszy, np.
gdy ze względu na zużycie przedniej
krawędzi, trzeba nieco opuścić cięgno
Bowdena.
 Poluzować nakrętkę zabezpieczającą.
 Ustawić śrubę nastawczą.
 Przykręcić nakrętkę zabezpieczającą.
Wskazówka
– Urządzenie można odchylać do tyłu tyl-
ko z opróżnionym zbiornikiem paliwa.
– Przed przechyleniem urządzenia za-
mknąć kurek paliwa, wyjąć zbiornik na
śmieci,a pałąk przesuwny odchylić do
przodu. Nie odstawiać urządzenia na
pałąk przesuwny.
 Przednia listwa uszczelniająca
 Poluzować mocowanie listwy uszczel-
niającej.
 Wyregulować wzgl. wymienić listwę
uszczelniającą.
 Ustawić odstęp listwy uszczelniającej
od podłoża w taki sposób, by przechy-
lała się ona o 0 -10 mm do tyłu.
 Wyregulować listwę uszczelniającą.
 Dokręcić mocowanie listwy uszczelnia-
jącej.
 Tylna listwa uszczelniająca
 Usunąć zbiornik na śmieci.
 Poluzować mocowanie listwy uszczel-
niającej.
 Wyregulować wzgl. wymienić listwę
uszczelniającą.
 Ustawić odstęp listwy uszczelniającej
od podłoża w taki sposób, by przechy-
lała się ona o 0 -10 mm do tyłu.
 Dokręcić mocowanie listwy uszczelnia-
jącej.
Sprawdzanie i regulacja poziomu
zamiatania walca
Zakres regulacji (-) 1...10 (+)
Minimalna szerokość za-
miatania 1
Maksymalna szerokość za-
miatania 10
Nowy walec zamiatający 1...3
Wymiana miotły bocznej
Ustawianie mechanizmu opuszczania
miotły bocznej
R
L
R
L
Ustawianie mechanizmu podnoszenia
klapy na duże śmieci
Ustawianie i wymiana listew
uszczelniających
