- 3
1 Spúšťacie lanko
2 Uzáver nádrže
3 Benzínový motor
4 Páka na spúšťanie a zdvíhanie bočnej
kefy
5 Páka na zdvíhanie a spúšťanie klapky
hrubých nečistôt
6 Posuvná rukoväť
7 Páka pre jazdu vpred
8 Ovládací panel
9 Upevňovacia skrutka posuvného rame-
na
10 Prachový filter
11 Nádrž na smeti
12 Kryt prístroja
13 Hnacie kolesá
14 Zadná tesniaca lišta (na nádobe na
smeti)
15 Zametací valec
16 Predná tesniaca lišta
17 Bočná tesniaca lišta
18 Klapka hrubých nečistôt
19 Otočné koliesko s ručnou brzdou
20 Upevnenie bočnej kefy
21 Bočná kefa
1 Viacfunkčná páka
2 Páka na spúšťanie a zdvíhanie bočnej
kefy
3 Uzatváracia skrutka veka prachového
filtra
4 Uzatváracie rameno nádoby na smeti
5 Čistenie prachového filtra
6 Vlhká alebo suchá klapka

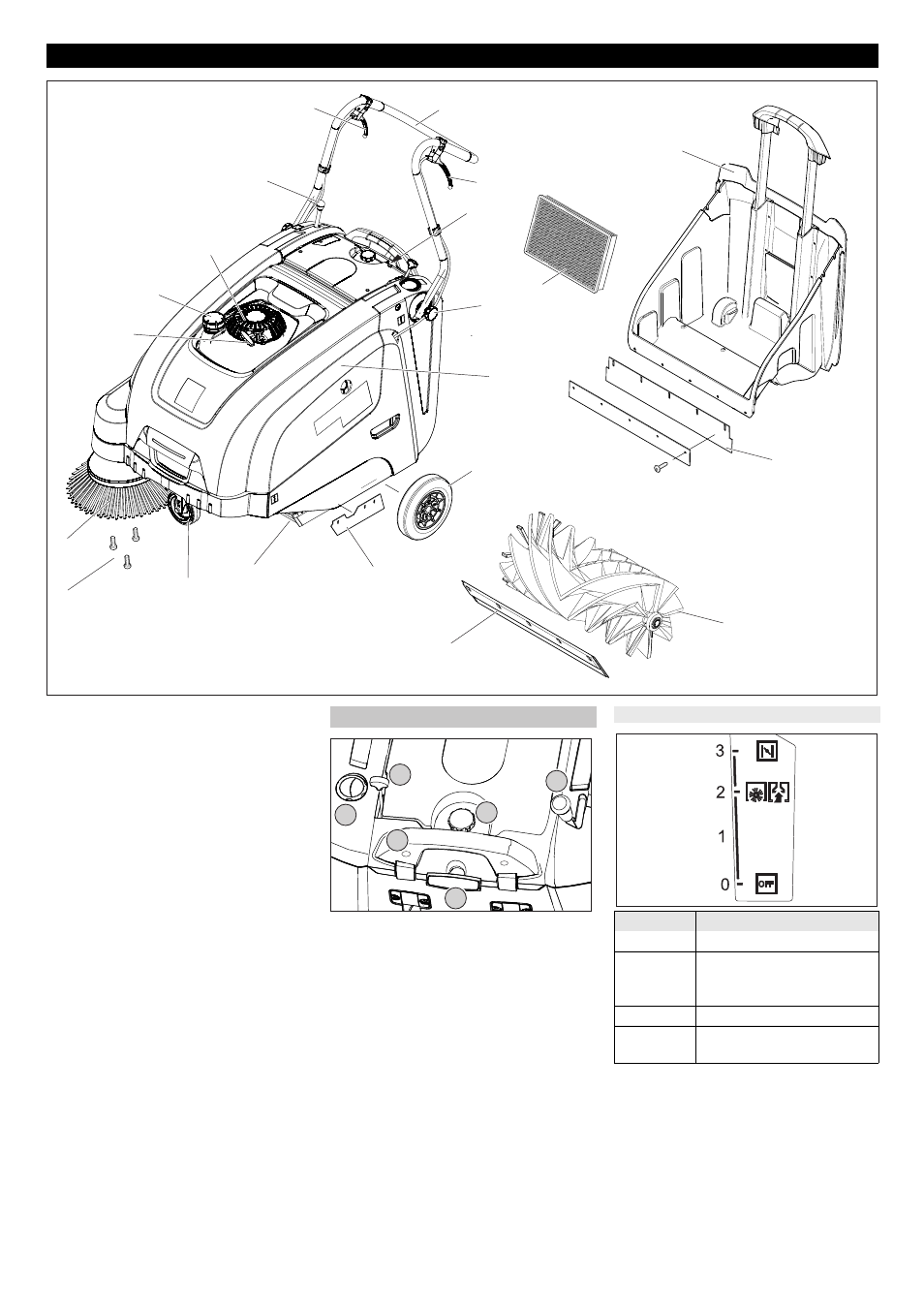

Ovládacie a funkčné prvky
1
2
3
4
5 6
7
8
9
10
12
13
17 18
11
14
15
16
19 20
21
Ovládací panel
6
5
4
3
2
1
Viacfunkčná páka
Poloha Funkcia
0/OFF Motor vyp
1 Zapnutie motora/multifunkč-
ná páka (otáčky sa dajú ply-
nule regulovať)
2 Prevádzkové otáčky
3 Škrtiaca klapka (studený
štart)
203 SK
