Page 254
-
3
1 Startera aukla
2 Tvertnes aizslēgs
3 Benzīna motors
4 Svira sānu slotas nolaišanai un pacel-
šanai
5 Svira lielo netīrumu tvertnes vāka pa-
celšanai un nolaišanai
6 Vadāmais rokturis
7 Svira braukšanai uz priekšu
8 Vadības panelis
9 Bīdāmā roktura stiprinājuma skrūve
10 Putekļu filtrs
11 Netīrumu tvertne
12 Ierīces pārsegs
13 Piedziņas riteņi
14 Aizmugurējā blīvplāksne (uz netīrumu
tvertnes)
15 Slaucītājveltnis
16 Priekšējā blīvplāksne
17 Sānu blīvplāksne
18 Rupju netīrumu nolaižamais aizvars
19 Stūres mehānisma rullītis ar stāvbremzi
20 Sānu slotas stiprinājums
21 Sānu slota
1 Multifunkcionālā svira
2 Svira sānu slotas nolaišanai un pacel-
šanai
3 Putekļu filtra vāciņa noslēgskrūve
4 Netīrumu tvertnes noslēgs
5 Filtra tīrīšanas sistēma putekļu filtram
6 Mitrās/sausās tīrīšanas vārsts

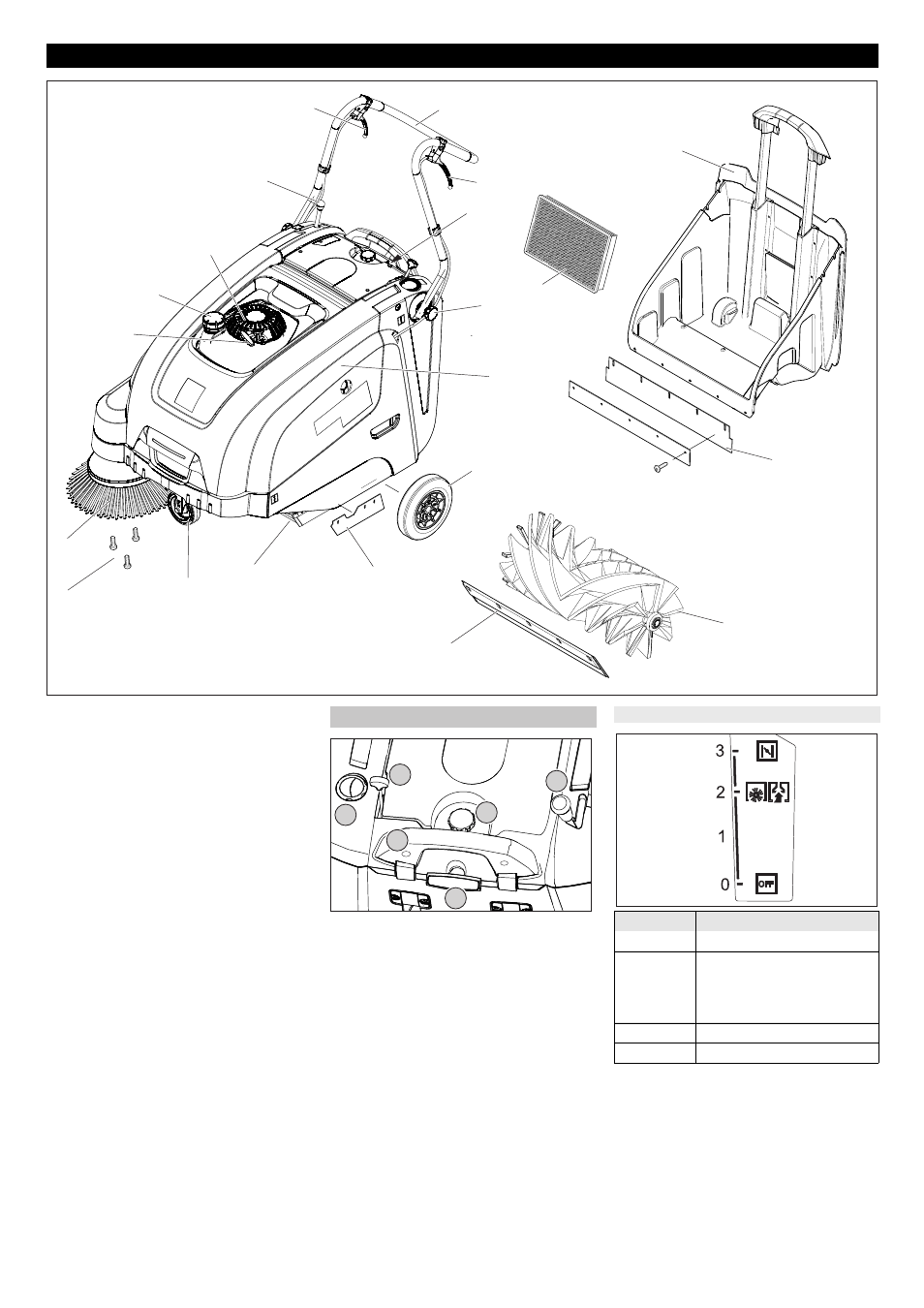

Vadības un funkcijas elementi
1
2
3
4
5
6
7
8
9
10
12
13
17
18
11
14
15
16
19
20
21
Vadības panelis
6
5
4
3
2
1
Multifunkcionālā svira
Stāvoklis
Darbība
0/OFF
Motora izslēgšana
1
Motora ieslēgšana/multifunk-
cionālā svira (apgriezienu
skaists regulējams vienlai-
dus)
2
Darba apgriezienu skaits
3
Čoks (aukstais starts)
254
LV
