- 3
1 Въже на стартера
2 Капачка зареждане
3 Бензинов мотор
4 Лост за сваляне и повдигане на стра-
ничната метла
5 Лост за повдигане и сваляне на кла-
пана за груби отпадъци
6 Плъзгаща скоба
7 Лост за придвижване напред
8 Обслужващо поле
9 Болт за закрепване на плъзгащата
скоба
10 Филтър за прах
11 Резервоар за изметеното
12 Капак на уреда
13 Задвижващи колела
14 Задна уплътняваща пластина (на ре-
зервоара за изметеното)
15 Метящ валяк
16 Предна уплътняваща пластина
17 Странична уплътняваща пластина
18 Клапан за груби отпадъци
19 Водещи колела със застопоряваща
спирачка
20 Закрепване на страничната метла
21 Странични метли
1 Многофункционален лост
2 Лост за сваляне и повдигане на стра-
ничната метла
3 Затварящ болт на капака на филтъра
за прах
4 Закопчаваща скоба на резервоара за
изметеното
5 Почистване на филтъра за прах
6 Мокра/ суха клапа

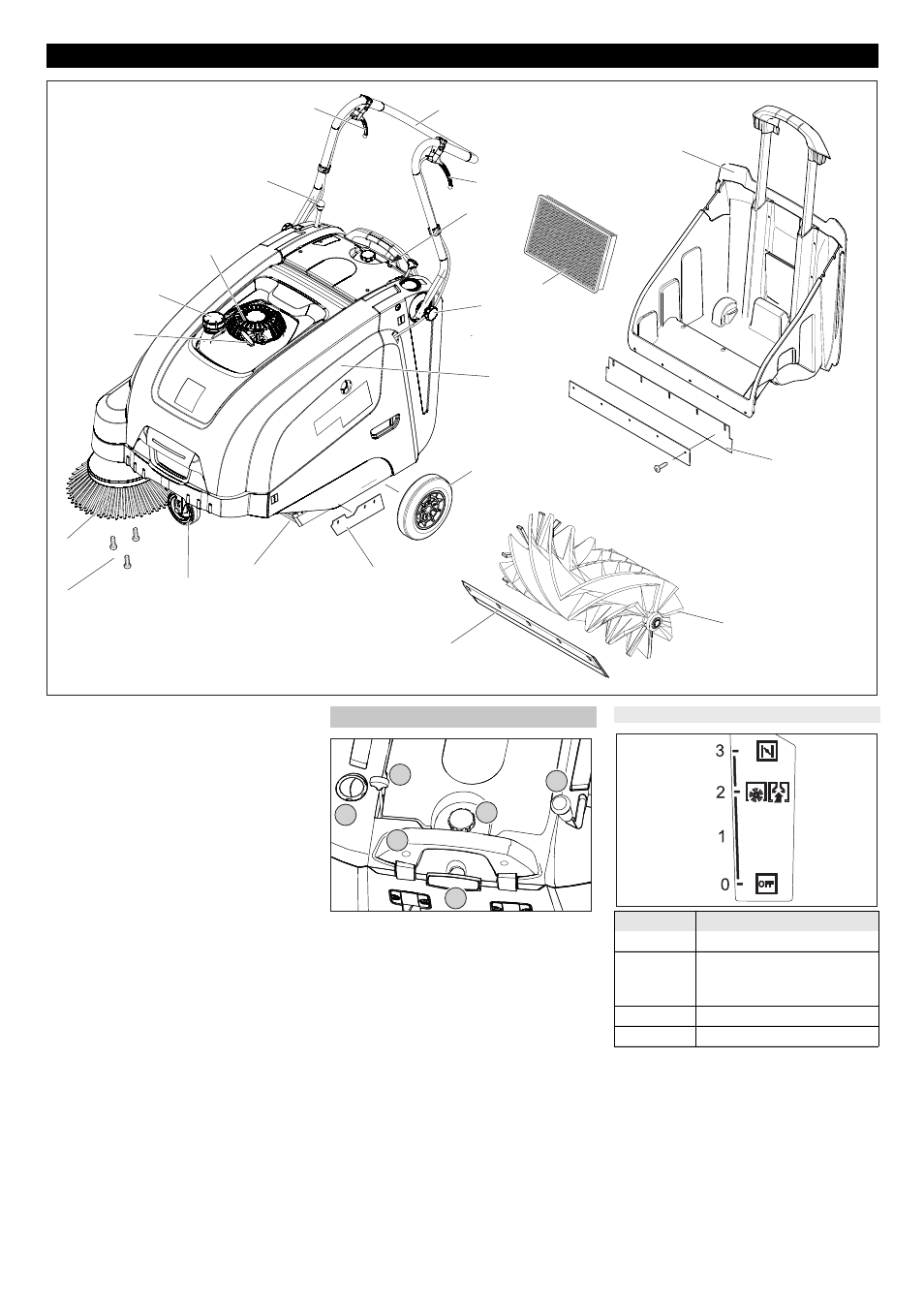

Обслужващи и функционални елементи
1
2
3
4
5 6
7
8
9
10
12
13
17 18
11
14
15
16
19 20
21
Обслужващо поле
6
5
4
3
2
1
Многофункционален лост
Stellung Функция
0/OFF Мотор изкл.
1 Мотор вкл/Многофункцио-
нален лост (оборотите се
регулират безстепенно)
2 Работни обороти
3 Дросел (студен старт)
