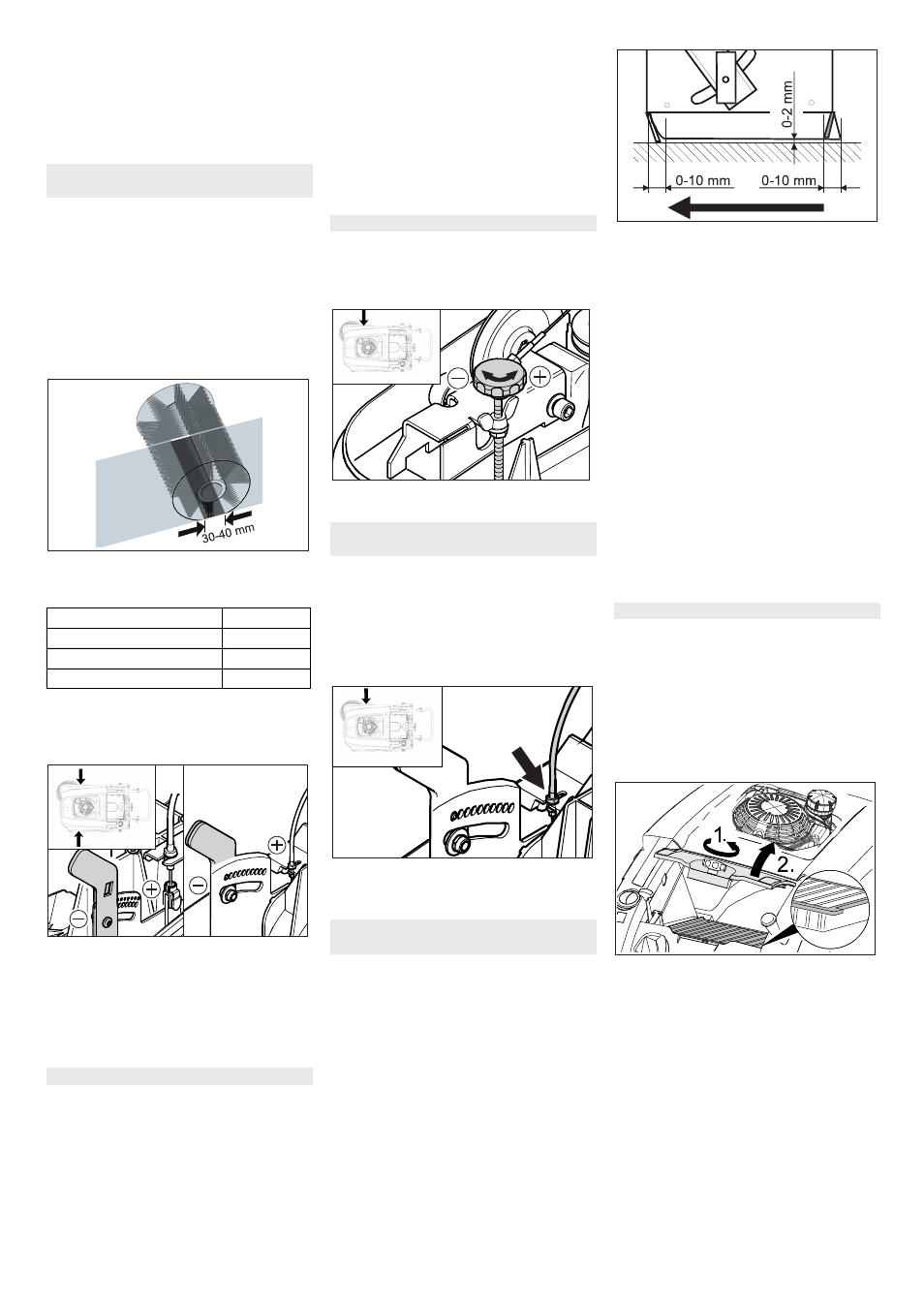

Karcher KM 75-40 W P - Manual (Page 197)

- 7
ṇ Avertisment
Pericol de deteriorare! Aveţi grijă să nu
prindeţi perii în orificiul de pe culisa cilindru-
lui de măturare.
Observaţie
Zona de măturare trebuie stetată din nou
după montarea noului cilindru de măturare.
 Ridicaţi în faţă maşina de măturat şi de-
plasaţi-o pe o suprafaţă plană şi nete-
dă, acoperită în mod vizibil cu praf sau
cretă
 Blocaţi aparatul folosind frâna de imobi-
lizare.
 Permiteţi rotirea cilindrului de măturare
cca. 15-30 secunde.
 Ridicaţi în faţă maşina de măturat şi de-
plasaţi-o în lateral.
Forma zonei de măturare constituie un tri-
unghi dreptunghic echilateral, cu o lăţime
cuprinsă între 30-40 mm.
Reglarea zonei de măturare:

Reglaţi ambele manete de reglare
(stânga şi dreapta) şi fixaţi-le în acelaşi
orificiu.
– Dacă introduceţi maneta de reglare în
orificiul de jos (+): zona de măturare se
măreşte
– Dacă introduceţi maneta de reglare în
orificiul de sus (-): zona de măturare se
reduce
 Verificaţi zona de măturare.
Este necesară înlocuirea dacă se constată
un rezultat de măturare nesatisfăcător da-
torită uzurii periilor.
Observaţie
– Înclinarea în spate a aparatului este
permisă numai cu rezervorul de com-
bustibil gol.
– Înainte de a înclina aparatul închideţi
robinetul de combustibil, îndepărtaţi re-
zervorul pentru mizerie şi împingeţi mâ-
nerul de deplasare în faţă. Nu aşezaţi
aparatul pe mânerul de deplasare.
 Deşurubaţi cele 3 şuruburi din partea
inferioară a măturii laterale.
 Scoateţi mătura laterală.
 Întroduceţi şi înşurubaţi bine noua mă-
tura laterală în piesa de antrenare.
Este necesară reglarea, dacă se constată
un rezultat de măturare nesatisfăcător a
măturii laterale datorită uzurii periilor.

Desfaceţi piuliţa fluture.
 Reglaţi şurubul de reglare.
 Strângeţi piuliţa fluture.
– Este necesară reglarea, dacă clapeta
pentru murdăria grosieră nu poate fi ri-
dicată suficient.
– Dacă rezultatul măturării devine nesa-
tisfăcător, de ex. din cauza uzurii lame-
lei anterioare, cablul bowden trebuie
puţin detensionat.
 Desfaceţi contrapiuliţa.
 Reglaţi şurubul de reglare.
 Înşurubaţi bine contrapiuliţa.
Observaţie
– Înclinarea în spate a aparatului este
permisă numai cu rezervorul de com-
bustibil gol.
– Înainte de a înclina aparatul închideţi
robinetul de combustibil, îndepărtaţi re-
zervorul pentru mizerie şi împingeţi mâ-
nerul de deplasare în faţă. Nu aşezaţi
aparatul pe mânerul de deplasare.
 Bara anterioră de etanşare
 Slăbiţi fixarea barei de etanşre.
 Reglaţi sau schimbaţi bara de etanşare.
 Reglaţi distanţa barei de etanşare faţă
de pământ, astfel încât să se plaseze
spre spate după un momentuum de 0-
10 mm.
 Amplasarea barei de etanşare.
 Strângeţi fixarea barei de etanşare.
 Bara de etanşare din spate
 Îndepărtaţi rezervorul de murdărie.
 Slăbiţi fixarea barei de etanşre.
 Reglaţi sau schimbaţi bara de etanşare.
 Reglaţi distanţa barei de etanşare faţă
de pământ, astfel încât să se plaseze
spre spate după un momentuum de 0-
10 mm.
 Strângeţi fixarea barei de etanşare.
 Bare de etanşare laterale
 Slăbiţi fixarea barei de etanşre.
 Reglaţi sau schimbaţi bara de etanşare.
 Împingeţi în jos suportul cu max. 2 mm
pentru a regla distanţa faţă de pământ.
 Amplasarea barei de etanşare.
 Strângeţi fixarea barei de etanşare.
ƽ Pericol
Goliţi rezervorul de murdărie înainte de în-
locuirea filtrului de praf. Când se efectează
lucrări la instalaţia de filtrare se va purta
mască de protecţie. Respectaţi măsurile de
siguranţă când manipulaţi pulberile.

Blocaţi aparatul folosind frâna de imobi-
lizare.
 Curăţaţi filtrul de praf.
 Rotiţi şurubul de închidere la capacul fil-
trului de praf în sensul opus acelor de
ceas.
 Ridicaţi capacul filtrului de praf.
 Înlocuiţi filtrul de praf. Aveţi grijă ca fil-
trul de praf să fie poziţionat corect (vezi
imagine).
 Înşurubaţi şurubul de închidere până la
capăt.
ṇ Avertisment
Dacă nu înşurubaţi şurubul de închidere
până la capăt, se pot produce deteriorări.
Observaţie
Aveţi grijă ca lamelele să rămînă intacte
atunci când montaţi noul filtru.
Verificarea şi reglarea zonei de măturare
a cilindrului de măturare
Domeniu de reglare (-) 1...10 (+)
Zonă minimă de măturare 1
Zonă maximă de măturare 10
Cilinru nou de măturare
1...3
Înlocuirea măturii laterale
R
L
R
L
Setarea coborârii măturii laterale
Setarea ridicării clapetei pentru
murdăria grosieră
Reglarea şi înlocuirea barelor de
etanşare
Înlocuirea filtrului de praf
197 RO
