Kullanım ve çalışma elemanları, Kumanda alanı, Çok fonksiyonlu kol – Karcher KM 75-40 W P User Manual
Page 131
-
3
1 Marş ipi
2 Yakıt deposu kapağı
3 Benzinli motor
4 Yan fırçayı indirme ve kaldırma kolu
5 Kaba kir kapağını kaldırma ve indirme
kolu
6 İtme yayı
7 İleri hareket kolu
8 Kumanda alanı
9 İtme kolunun sabitleme cıvatası
10 Toz filtresi
11 Süpürme haznesi
12 Cihaz kapağı
13 Tahrik tekerlekleri
14 Arka conta çıtası (süpürme haznesin-
de)
15 Döner silindir
16 Ön sızdırmaz çıta
17 Yan conta çıtası
18 Kaba kir kapakçığı
19 El freniyle birlikte direksiyon makarası
20 Yan fırça sabitlemesi
21 Yan fırça
1 Çok fonksiyonlu kol
2 Yan fırçayı indirme ve kaldırma kolu
3 Toz filtresi kapağının vidalı tapası
4 Süpürme haznesinin vidalı tapası
5 Toz filtresinin filtre temizliği
6 Islak/kuru kapakçık

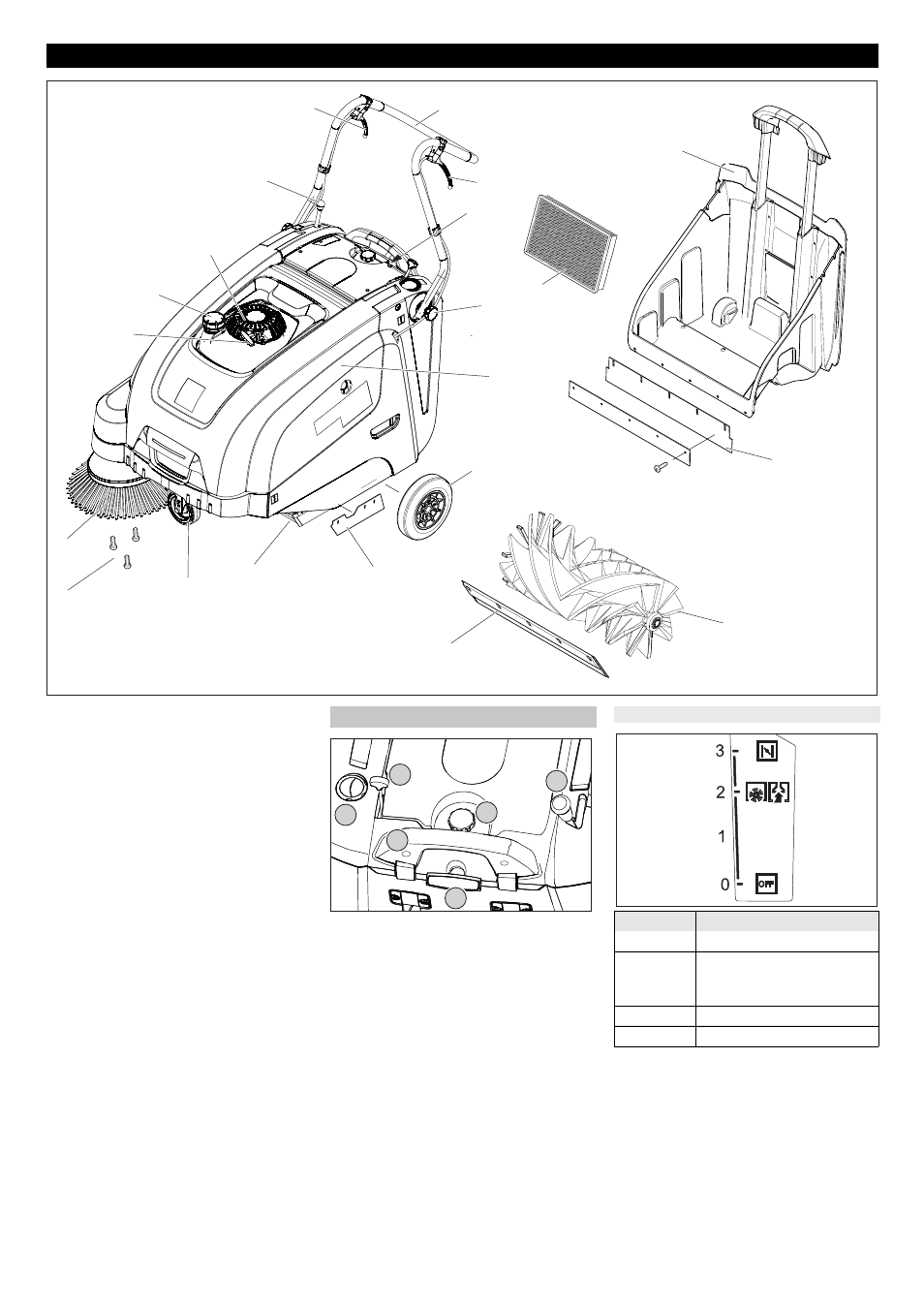

Kullanım ve çalışma elemanları
1
2
3
4
5
6
7
8
9
10
12
13
17
18
11
14
15
16
19
20
21
Kumanda alanı
6
5
4
3
2
1
Çok fonksiyonlu kol
Konum:
Fonksiyon
0/OFF
Motor kapalı
1
Motor açık/çok fonksiyonlu
kol (devir kademesiz olarak
ayarlanabilir)
2
Çalışma devri
3
Choke (soğuk çalıştırma)
131
TR
