Éléments de l'appareil, Figure 1, 1 brûleur – Karcher HDS 12-14-4 ST Gas User Manual
Page 45: 2 manomètre, 3 alimentation d'eau propre avec filtre, 4 sortie à haute pression, 5 raccordement au gaz, 6 flexible d'aspiration de détergent i, 7 flexible d'aspiration de détergent ii (option), 8 réservoir à adoucisseur
-
3

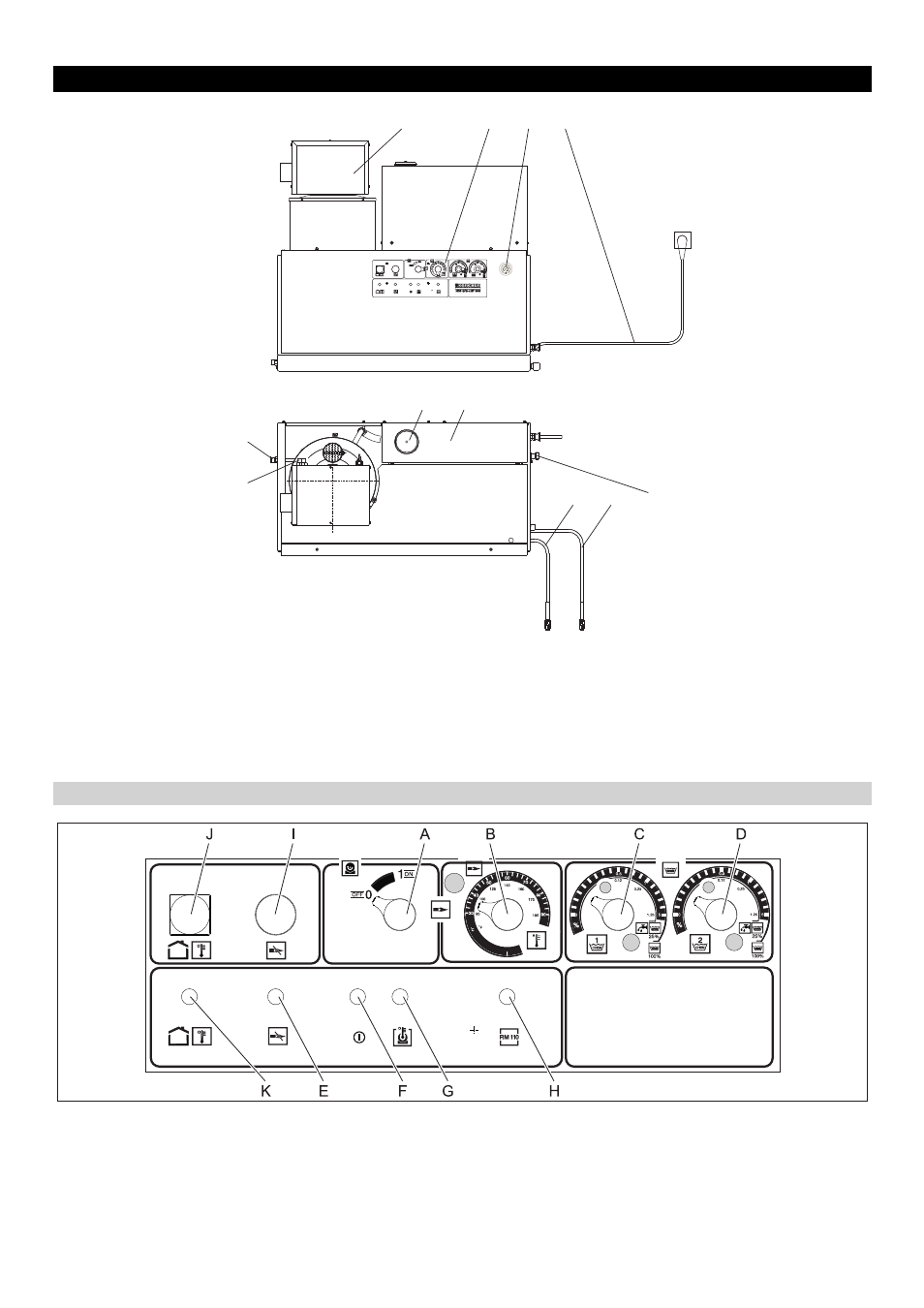

Figure 1
1 Brûleur
2 Manomètre
3 Alimentation d'eau propre avec filtre
4 Sortie à haute pression
5 Raccordement au gaz
6 Flexible d'aspiration de détergent I
7 Flexible d'aspiration de détergent II (option)
8 Réservoir à adoucisseur
9 Alimentation électrique
10 Réservoir flottant
11 Pupitre de commande
Figure 2
A Interrupteur principal
B Thermostat
C Vanne de dosage pour détergents I
D Vanne de dosage pour détergent II (option)
E Voyant de contrôle Défaut de brûleur
F Témoin de contrôle d’état de service
G Voyant de contrôle Surchauffe du moteur
H Voyant de contrôle Protection contre la calcification
I
Touche de déverrouillage Relais de gaz
J Touche de déverrouillage Thermostat de gaz résiduaire
K Voyant de contrôle Thermostat de gaz résiduaire
Éléments de l'appareil
4
5
6
7
3
8
10
1
11
2
9
Zone de commande
