- 18

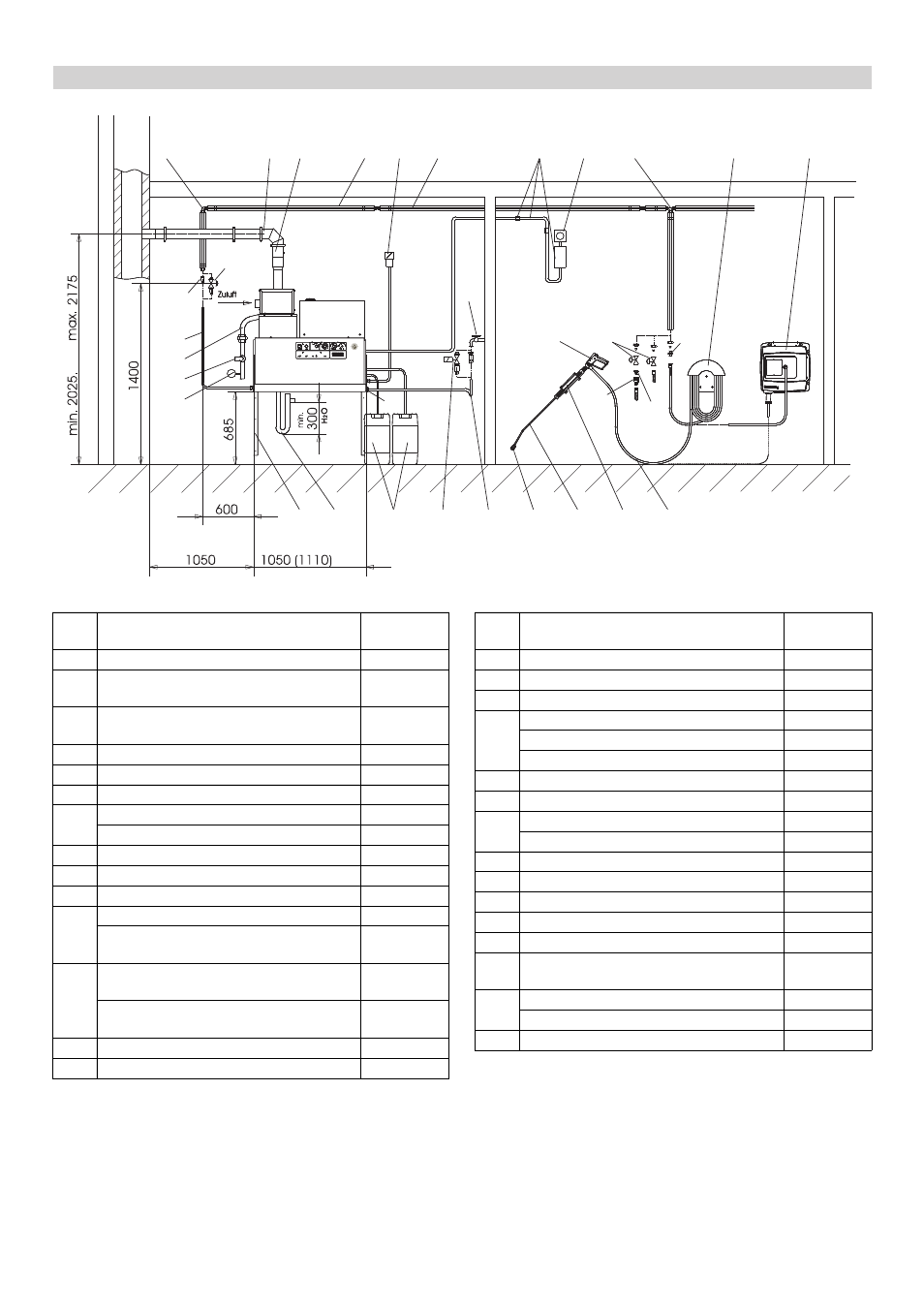

3 paveikslas
Įrengimo medžiagos
1 2 3 5 6 7 8 9 10 12 13
A
15 11b 11a
11c
11a
25
21
22
23
11b
24 4 20 19a 19 18 17 16 14
11d
B
Nr. Įrengimo medžiagos Užsakymo
Nr.
1 Kampinė veržlinė jungtis 6.386-356
2 Išmetamojo vamzdžio rinkinys, horizonta-
lus, 150 mm 6.526-231
3 Išmetamojo vamzdžio rinkinys, vertikalus,
150 mm 6.526-232
4 Sifonų dalių rinkinys 2.640-422
5 Šilumos izoliacija 6.286-114
6 Pagrindinis jungiklis 6.631-455
7 Cinkuoto plieno vamzdžių rinkinys 2.420-004
Aukštos kokybės plieno vamzdžių rinkinys 2.420-006
8 Nuotolinio valdymo sistemos dalių rinkinys 2.744-008
9 Avarinio išjungiklio dalių rinkinys 2.744-002
10 T veržlinė jungtis 6.386-269
11a Prijungiamasis žalvario vamzdis 2.638-180
Prijungiamasis aukštos kokybės plieno
vamzdis 2.638-181
11b Cinkuoto plieno blokuojamasis čiaupas 8
mm 4.580-144
Aukštos kokybės plieno blokuojamasis
čiaupas 8 mm 4.580-163
11c Greitaveikės sankabos tvirtinimo dalis 6.463-025
11d Greitaveikės sankabos atleidimo dalis 6.463-023
Nr. Įrengimo medžiagos Užsakymo
Nr.
12 Žarnos laikiklis 2.042-001
13 Žarnų ritė 2.637-238
14 Aukšto slėgio žarna, 10 m 6.388-083
15 Rankinis purškimo pistoletas Easypress 4.775-463
Sukamasis reguliatorius HDS 9/16-4 4.775-470
Sukamasis reguliatorius HDS 12/14-4 4.775-471
16 Plieno vamzdžių laikiklis 2.042-002
17 Purškimo antgalis 4.760-550
18 Purkštuko galias HDS 9/16-4 2.883-402
Purkštuko galias HDS 12/14-4 2.883-406
19 Vandens žarnos 4.440-282
19a Magnetinis vandens tiekimo vožtuvas 4.743-011
20 Valymo priemonių bakas, 60 l 5.070-078
21 Dujų žarna R1“ 6.388-228
22 Dujų blokuojamasis vožtuvas R1“ 6.412-389
23 Manometras, dujų (dėmesio! turi būti nu-
matytas uždaromasis vožtuvas). 6.412-059
24 Sienos laikiklio dalių rinkinys 2.053-005
Apatinio pagrindo dalių rinkinys 2.210-008
25 Aukšto slėgio žarna 6.389-028
440 LT
