Installációs anyag, Ábra, Megrendelési szám – Karcher HDS 12-14-4 ST Gas User Manual
Page 300: Sarokvas összecsavarása, Szennygázvezeték készlet, vízszintes, 150 mm, Szennygázvezeték készlet, függőleges, 150 mm, Alkatrész készlet, szifoncső, Hőszigetelés, Főkapcsoló, Csővezeték készlet, horganyzott acél
-
18

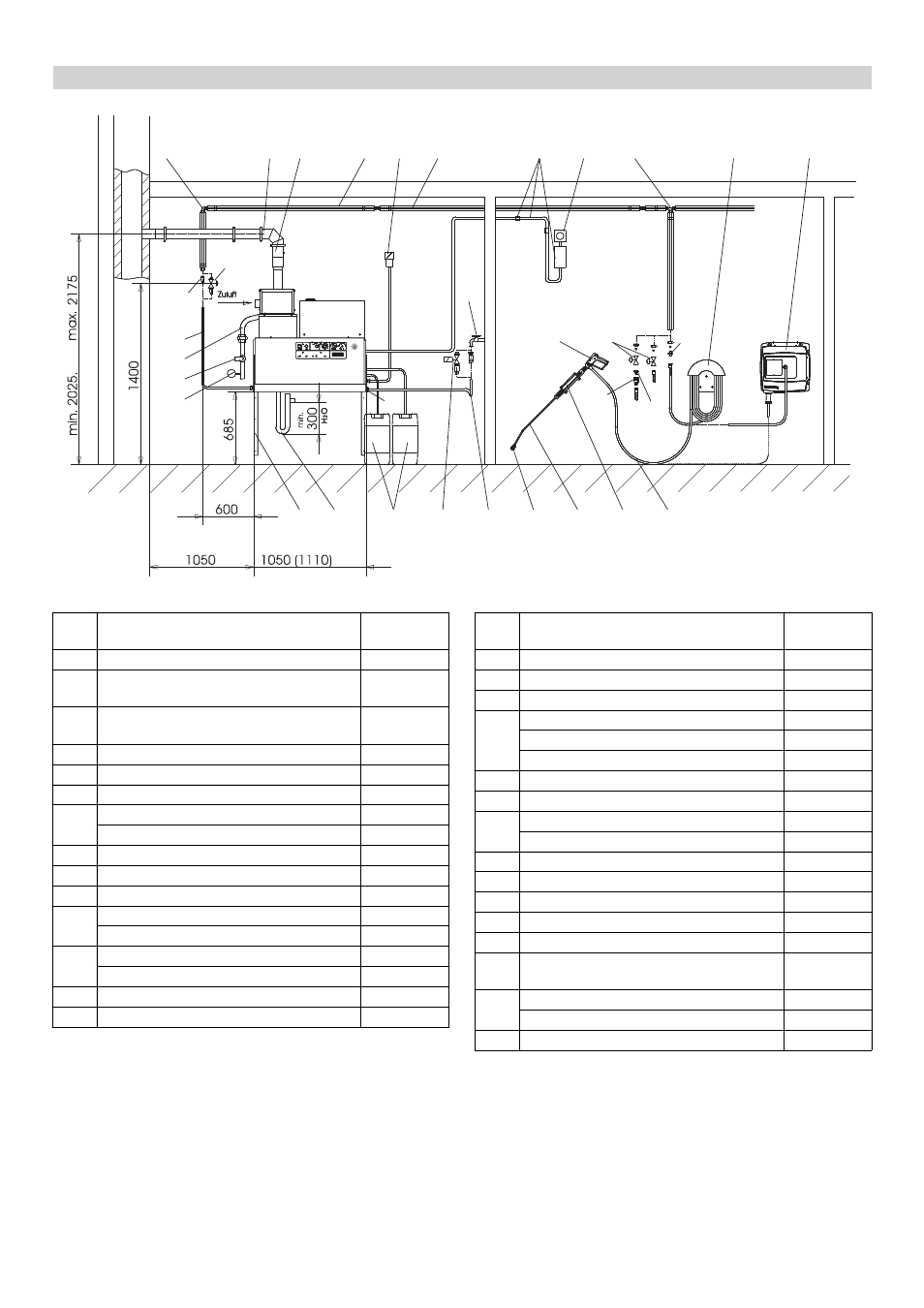

3. ábra
Installációs anyag
1
2
3
5
6
7
8
9
10
12
13
A
15
11b
11a
11c
11a
25
21
22
23
11b
24
4
20
19a
19
18
17
16
14
11d
B
poz.
Installációs anyag
Megrende-
lési szám
1
Sarokvas összecsavarása
6.386-356
2
Szennygázvezeték készlet, vízszintes,
150 mm
6.526-231
3
Szennygázvezeték készlet, függőleges,
150 mm
6.526-232
4
Alkatrész készlet, szifoncső
2.640-422
5
Hőszigetelés
6.286-114
6
Főkapcsoló
6.631-455
7
Csővezeték készlet, horganyzott acél
2.420-004
Csővezeték készlet, nemesfém
2.420-006
8
Távirányító alkatrész készlete
2.744-008
9
Vész-Ki kapcsoló alkatrész készlete
2.744-002
10
T-összecsavarozás
6.386-269
11a
Csatlakozási támasztékok, sárgaréz
2.638-180
Csatlakozási támasztékok, nemesfém
2.638-181
11b
Zárócsap NW 8, horganyzott acél
4.580-144
Zárócsap NW 8, nemesfém
4.580-163
11c
Gyorskapcsoló rögzített része
6.463-025
11d
Gyorskapcsoló szabad része
6.463-023
poz.
Installációs anyag
Megrende-
lési szám
12
Tömlő tartó
2.042-001
13
Tömlő dob
2.637-238
14
Magasnyomású tömlő 10m
6.388-083
15
Easypress kézi szórópisztolyt.
4.775-463
Fordulat szabályozó HDS 9/16-4
4.775-470
Fordulat szabályozó HDS 12/14-4
4.775-471
16
Sugárcső tartó
2.042-002
17
Sugárcső
4.760-550
18
Szórófej fúvóka HDS 9/16-4
2.883-402
Szórófej fúvóka HDS 12/14-4
2.883-406
19
Víztömlő
4.440-282
19a
Mágnes szelep vízellátó
4.743-011
20
Tisztítószer tartály, 60 l
5.070-078
21
Gáztömlő R1“
6.388-228
22
Gáz-zárócsap R1“
6.412-389
23
Manométer, gáz (Figyelem! Számoljon a
zárószeleppel az építkezésnél.)
6.412-059
24
Fali konzol alkatrész készlete
2.053-005
Padlóváz alkatrész készlete
2.210-008
25
Magasnyomású tömlő
6.389-028
