2
ih od zaprljanja, npr. metalnom praši-
nom.
–
Ne polažite na akumulator nikakav alat
niti slične predmete. Opasnost od krat-
kog spoja i eksplozije.
–
Ni u kom slučaju nemojte raditi s otvo-
renim plamenom, stvarati iskre niti puši-
ti u blizini akumulatora ili u prostoriji u
kojoj se akumulator puni. Opasnost od
eksplozije.
–
Rabljene akumulatore treba zbrinuti u
skladu s direktivom EZ 91/157 EEZ na
ekološki primjeren način.
Slika 1, vidi ovoj
1 Valjak za metenje
2 Pjenasti filtar
3 Plosnati naborani filtar **
4 Ventilator dijela za usisavanje prašine
**
5 Brtvilo dijela za usisavanje prašine **
6 Rukohvat
7 Spremnik nakupljene prljavštine
8 Ručka za protresanje filtra **
9 Ručica za podešavanje tlaka nalijega-
nja bočne metle
10 Dio za usisavanje prašine **
11 Programski prekidač
12 Potisna ručica
13 Strujni kabel s utikačem *
14 Utičnica za punjenje ***
15 Poklopac akumulatora
16 Rezervni osigurač
17 Osigurač
18 Pokazivač smetnje akumulatora
19 Pokazivač napunjenosti akumulatora
20 Poluga za podešavanje tlaka nalijega-
nja valjka za metenje
21 Prihvatni držač strujnog kabela / preti-
nac akumulatora
22 Zvjezdasta ručica za pričvršćenje poti-
sne ručice
* samo kod izvedbe Bp Pack
** samo kod izvedbe Adv.
*** ne kod izvedbe Bp Pack
Otvorite karton sa strane i izvucite stroj.
Ukoliko prilikom raspakiravanja ustano-
vite štetu nastalu tijekom transporta, o
tome obavijestite svoga prodavača.
Slika 2, vidi ovoj
Bočnu metlu pričvrstite uz pomoć 3 pri-
ložena vijka.
Pri radu s akumulatorima obavezno obrati-
te pozornost na sljedeća upozorenja:
Pri radu s akumulatorima obavezno obrati-
te pozornost na sljedeća upozorenja:
ƽ
Opasnost
Opasnost od eksplozije! Ne stavljajte alat
niti bilo što slično na akumulator t.j. na po-
love i spojeve ćelija.
Opasnost od ozljeda! Rane nikad ne dovo-
dite u kontakt s olovom. Nakon radova s
akumulatorom uvijek operite ruke.
Skinite poklopac pretinca akumulatora.
Odvijte vijak te skinite poklopac akumu-
latora.
Akumulator postavite u držač akumula-
tora.
ṇ
Upozorenje
Pazite na pravilno spajanje polova.
Spojite priložen priključni kabel.
Stezaljku (crveni kabel) priključite na
plus pol (+).
Drugu stezaljku priključite na minus pol
(-).
Postavite poklopac akumulatora i pri-
čvrstite vijcima.
Postavite i uglavite poklopac pretinca
akumulatora.
Napomena
Prilikom demontiranja akumulatora pazite
na to da se prvo odvoji kabel sa minus pola.
Provjerite jesu li polovi i stezaljke akumula-
tora dostatno zaštićeni mazivom.
ṇ
Upozorenje
Napunite akumulator prije puštanja uređaja
u rad.
ƽ
Opasnost
Opasnost od strujnog udara. Obratite pozor-
nost na električne vodove i sigurnosne mjere,
vidi "Punjač". Punjač koristite samo u suhim i
dovoljno prozračenim prostorijama!
Napomena
Vrijeme punjenja prazne baterije iznosi oko
12 sati.
ƽ
Opasnost
Opasnost od ozljeda! Pridržavajte se propi-
sa o sigurnosti pri radu s akumulatorom.
Pridržavajte se uputa za uporabu koje je iz-
dao proizvođač punjača.
ƽ
Opasnost
Opasnost od ozljeda! Punjač se smije kori-
stiti samo ako strujni kabel nije oštećen.
Oštećen strujni kabel se bez odlaganja
mora zamijeniti od strane proizvođača, nje-
gove servisne službe ili neke druge kvalifi-
cirane osobe.
Napomena
Stroj je serijski opremljen akumulatorom
koji ne zahtijeva nikakvo održavanje.
Strujni utikač punjača utaknite u utičnicu.
Napomena
Punjač posjeduje elektronsku regulaciju
tako da samostalno okončava postupak
punjenja. Tijekom punjenja se sve funkcije
stroja automatski prekidaju.
Pokazivač napunjenosti akumulatora prika-
zuje napredovanje punjenja ako je strujni
utikač utaknut:
Kabel punjača utaknite u utičnicu za pu-
njenje na stroju za metenje.
Strujni utikač punjača utaknite u utični-
cu te uključite punjač.
Izvedba Bp Pack:
Izvucite i odložite strujni kabel:
–
Utaknite utikač u poklopac stroja
ili
–
Otvorite poklopac pretinca akumulato-
ra, odložite kabel s utikačem pored aku-
mulatora te zatim postavite i uglavite
poklopac pretinca akumulatora.
Izvedba Bp:
Isključite punjač i odvojite s električne
mreže.
Odvojite kabel punjača sa stroja.
Zatvorite poklopac pretinca akumulatora.
Komandni i funkcijski ele-
menti
Prije prve uporabe
Raspakiravanje
Montaža
Akumulatori

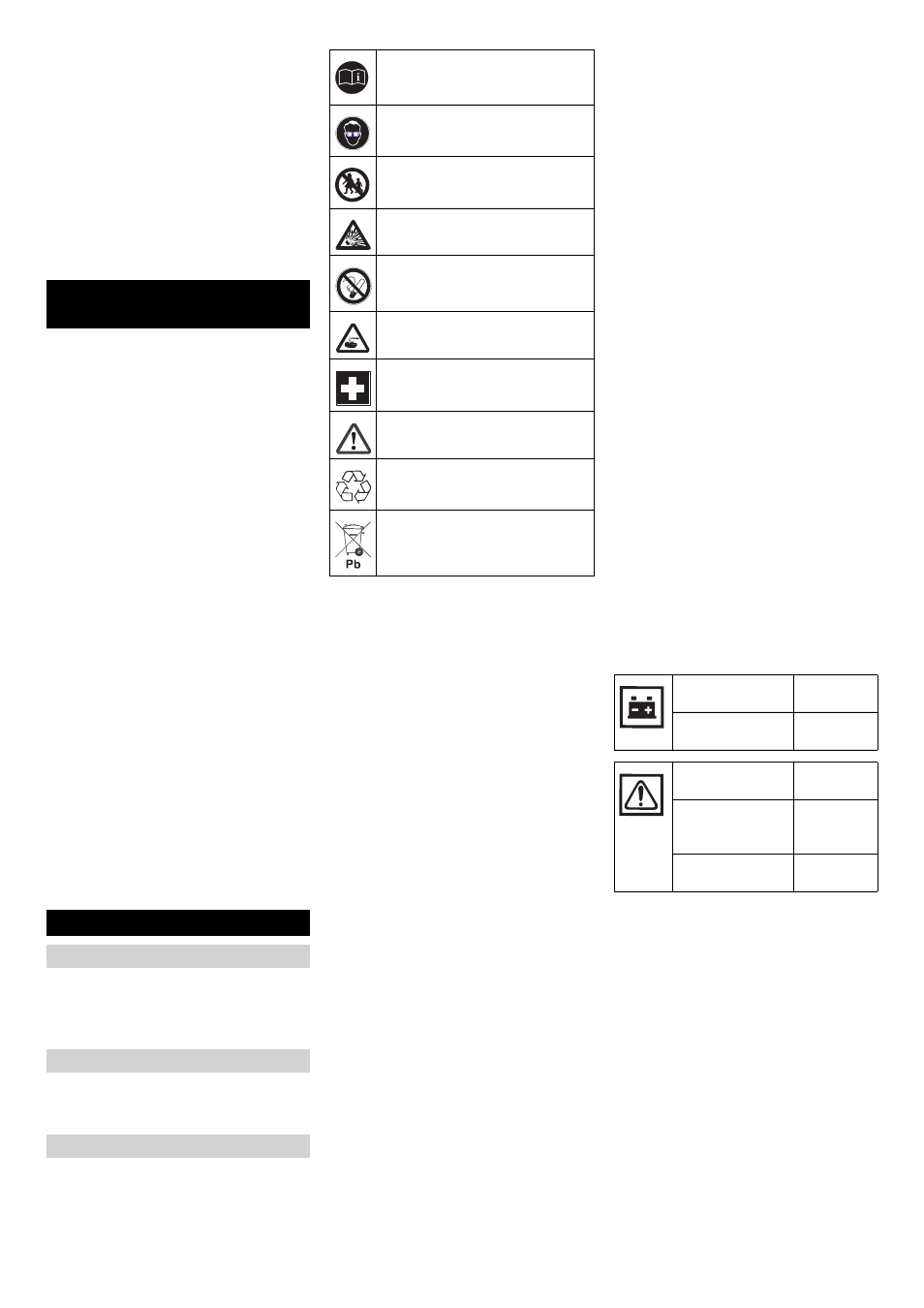

Sigurnosni napuci za rad akumulatora
Uzmite u obzir naputke na akumu-
latoru, u uputama za uporabu i u
radnim uputama vozila
Nosite zaštitne naočale
Kiseline i akumulatore držite van
domašaja djece
Opasnost od eksplozije
Zabranjeni su vatra, iskrenje, otvo-
ren plamen i pušenje
Opasnost od ozljeda kiselinom
Prva pomoć
Upozorenje
Zbrinjavanje u otpad
Akumulator se ne smije baciti u
kantu za smeće
Ugradnja i priključivanje akumulatora
Punjenje akumulatora
(1) Postupak punjenja izvedbe Bp Pack
Akumulator se
puni
svijetli žuto
Akumulator je na-
punjen
svijetli zele-
no
Punjač je neispra-
van
svijetli crve-
no
Akumulator je po-
grešno spojen ili
nije priključen
treperi uspo-
reno crveno
Akumulator u kva-
ru
treperi ubr-
zano crveno
(2) Postupak punjenja izvedbe Bp
Nakon punjenja
