Teenindus- ja funktsioonielemendid – Karcher B 40 C Bp R 55 User Manual
Page 191

-
2

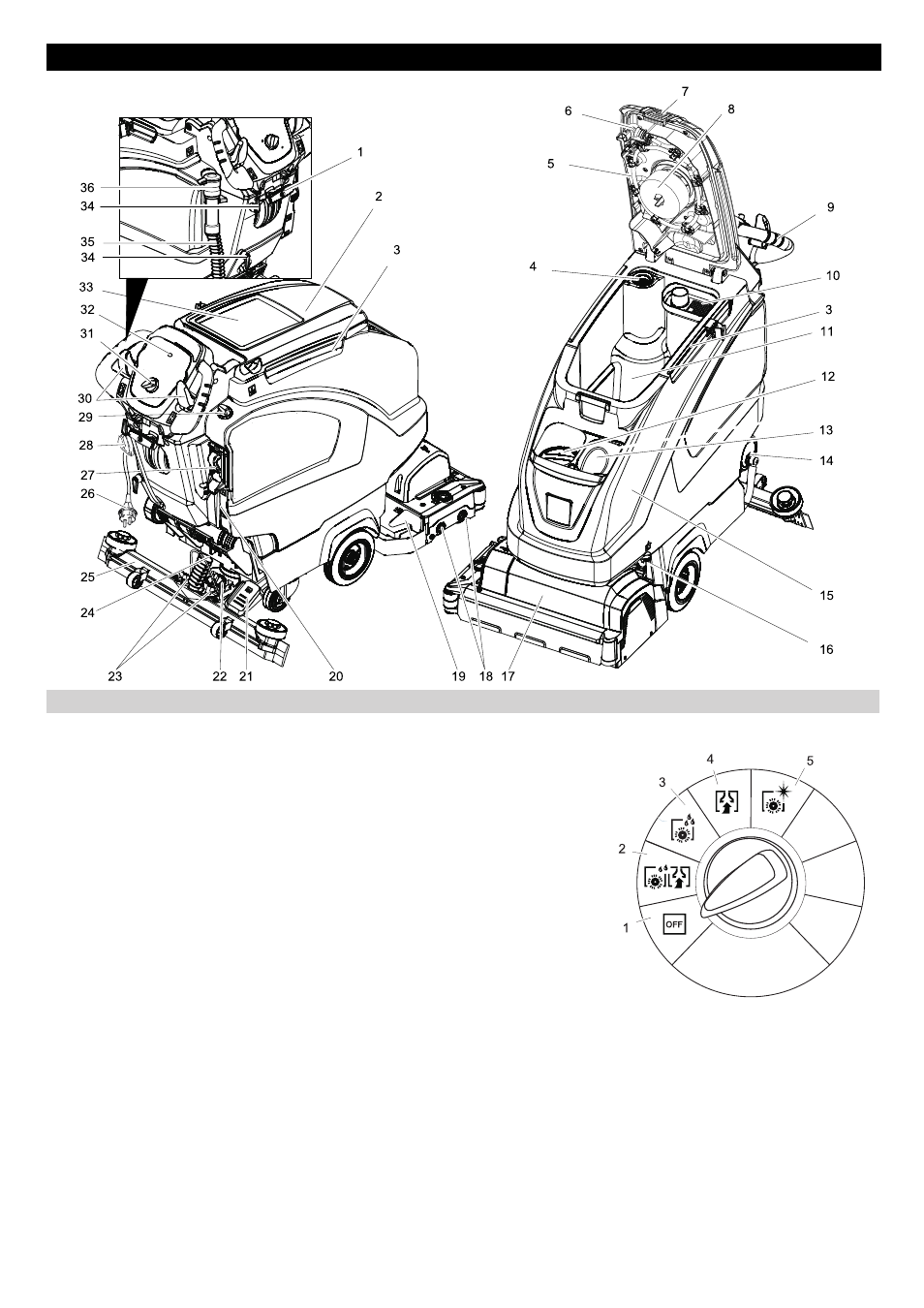

1 Hoob imiotsaku langetamiseks
2 Musta vee paagi kaas
3 Siin Homebase'i kinnitamiseks
4 Ebemesõel
5 Musta vee paagi pesemise süsteem (li-
savarustus)
6 Painduva luku pesemise süsteem (lisa-
varustus)
7 Musta vee paagi lukk
8 Ujuk
9 Tõukesang
10 Jämeda mustuse sõel
11 Musta vee paak
12 Puhta vee paagi täiteava
13 Puhastusvahendi pudeli hoidik
14 Puhta vee paagi lukk filtriga
15 Puhta vee paak
16 Paagi lukustus
lisaks fikseeritud plaadi ja kruviga
17 Puhastuspea *
18 Harjavaltsid (R-puhastuspea)
Ketashari (D-puhastuspea)
19 Prahimahuti (ainult BR)
20 Puhta vee täituvusnäit
21 Pedaal puhastuspea tõstmiseks/lange-
tamiseks
22 Harjasurve reguleerimse hoob
23 Pöördkäepide imiotsaku kallutamiseks
24 Tiibmutrid imivarva kinnitamiseks
25 Imivoolik
26 Imivarb *
27 Pistikuga toitekaabel
28 Puhta vee paagi täiteautomaatika (lisa-
varustus)
29 Tõmbekoormuse vähendamise konks
30 Veekoguse reguleerimispea
31 Turvalüliti
32 Programmi valikulüliti
33 Harja ajami kaitse
34 Puhastuskomplekti „Homebase Box“
paigutamise koht
35 Kaablikonks
36 Musta vee väljalaskevoolik
37 Musta vee doseerimisseadis
* ei kuulu tarnekomplekti
–
Puhastusprotsessi juhtelemendid on
kollased.
–
Hoolduse ja teeninduse juhtelemendid
on helehallid.
1 VÄLJA
Masin on välja lülitatud.
2 Normaalne töörežiim
Puhastage põrandat märjalt ja tõmma-
ke must vesi masinasse.
3 Intensiivne töörežiim
Puhastage põrandat märjalt ja laske
puhastusvahendil mõjuda.
4 Imirežiim
Tõmmake mustus imurisse.
5 Poleerimisrežiim
Põranda poleerimine ilma vedelikuta.
Teenindus- ja funktsioonielemendid
Küürimisimuri pilt
Värvitde tähendus
Programmi valikulüliti
191
ET
