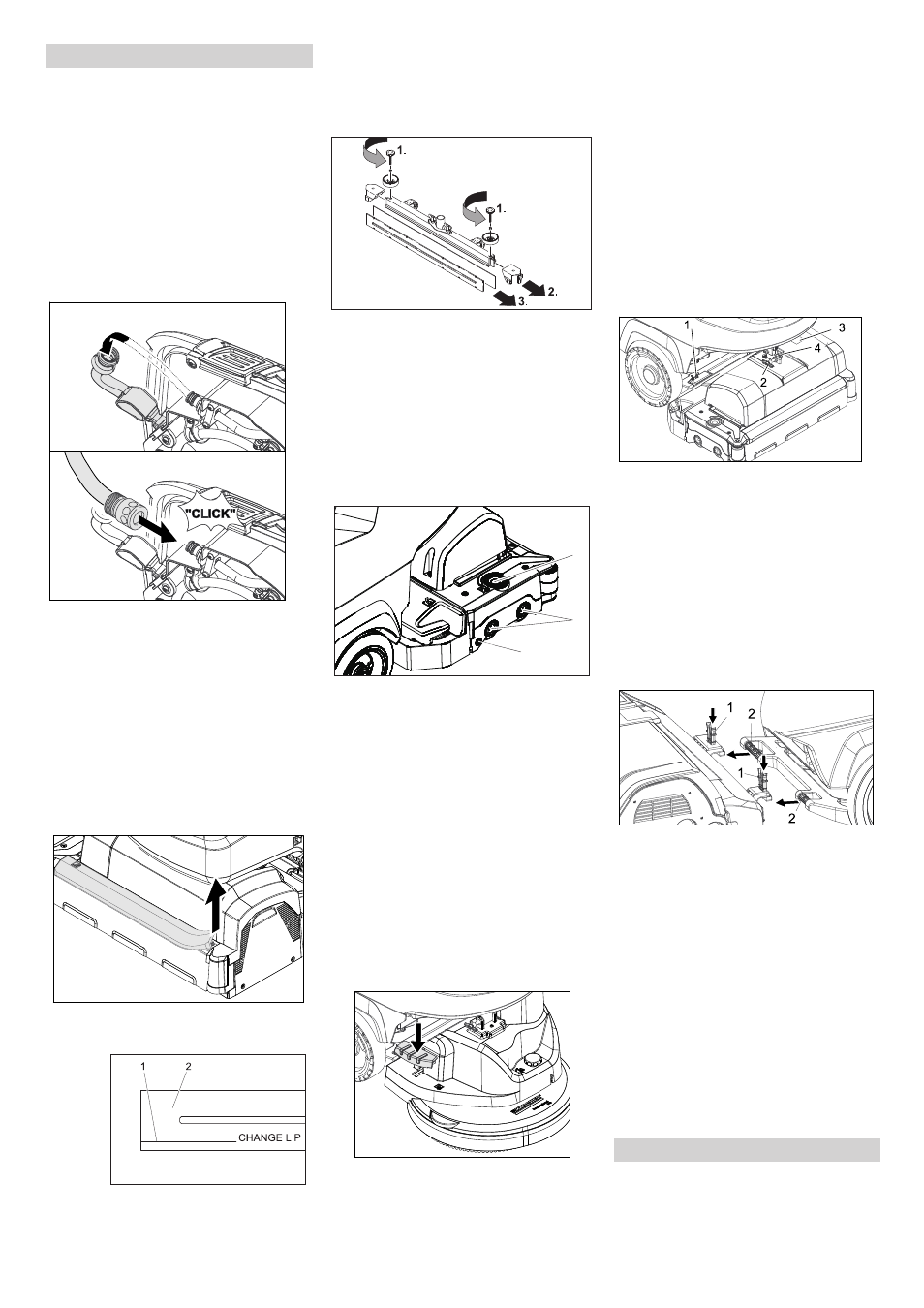

Karcher B 40 C Bp R 55 User Manual
Page 169

-
5
Izvadite crijevo za ispuštanje prljave
vode iz držača te ga spustite nad pri-
kladni sabirnik.
Otvorite poklopac dozatora.
Otvorite poklopac spremnika prljave vo-
de.
Skinite savitljivi zatvarač sa sustava za
ispiranje.
Spojite crijevo za vodu sa sustavom za
ispiranje.
Zatvorite poklopac spremnika prljave
vode tako da naliježe na savitljivi zatva-
rač.
Otvorite dovod vode i isperite spremnik
prljave vode tijekom oko 30 sekundi.
Prema potrebi, isperite još 2 do 3 puta.
Zatvorite dotok vode i crijevo ponovno
odvojite od uređaja.
Skinite gumenu letvicu pa prebrišite žli-
jeb krpom. Nakon čišćenja ponovo rav-
nomjerno utisnite gumenu letvicu.
1 Oznaka pohabanosti
2 Gumica za usisavanje
Gumice za usisavanje moraju se zamijeniti
ili izvrnuti onda kada su istrošene do ozna-
ke pohabanosti.
Skinite usisnu konzolu.
Odvijte zvjezdaste pričvrsnike.
Skinite plastične dijelove.
Skinite gumice za usisavanje prljavšti-
ne.
Umetnite nove ili prevrnute gumice za
usisavanje.
Nataknite plastične dijelove.
Umetnite i zategnite zvjezdaste pričvr-
snike.
Podignite blok čistača.
1 Tipka za deblokiranje poklopca ležaja
2 Četka
3 Pritisni gumb
Pritisnite tipku za deblokiranje poklopca
ležaja.
Pomaknite poklopac ležaja u stranu.
Izvucite valjkastu četku.
Umetnite nove valjkaste četke.
Vratite poklopac ležaja i zatvorite priti-
skom na gumb.
Podignite blok čistača.
Pedalu za zamjenu četke pritisnite pre-
ma dolje prelazeći pritom preko osjet-
nog otpora.
Izvucite pločastu četku bočno ispod
bloka čistača.
Stavite novu pločastu četku ispod bloka
čistača te ju pritisnite prema gore da do-
sjedne.
Gurnite uređaj oko 2 m unaprijed tako
da upravljački kotačići budu okrenuti
prema natrag.
Papučicu za spuštanje bloka čistača
pritisnite malo na dolje pa potom poma-
knite ulijevo. Time papučicu deblokira-
te. Pustite papučicu da se lagano
podigne.
Podizni krak bloka čistača se spušta.
Odbravljivanje spremnika za vodu:
Najprije otpustite vijak i limeni dio na
bočnom zaporu.
Deblokirajte zapor spremnika vode i za-
krenite spremnik prema gore.
1 Opružni element
2 Sigurnosni zatik
3 Poklopac priključne kutije
4 Reza sigurnosnog zatika
Položite blok čistača po sredini ispred
uređaja.
Skinite poklopac priključne kutije.
Kabel za električno napajanje bloka či-
stača spojite s uređajem.
Postavite poklopac priključne kutije.
Spojite crijevni priključak bloka čistača
sa crijevom na uređaju.
1 Opružni element
2 Potisna ručica
Ugurajte potisnu ručicu u prihvatnik blo-
ka čistača.
Opružne elemente gurnite prema dolje i
uglavite.
Usmjerite podizni krak bloka čistača
prema prihvatniku na gornjoj strani blo-
ka čistača.
Utaknite i uglavite sigurnosni zatik.
Spremnik vode zakrenite sasvim prema
dolje pa provjerite zapore.
Zapor dodatno osigurajte vijkom i lime-
nim dijelom.
Demontaža se obavlja obrnutim redoslije-
dom od ugradnje.
Radi osiguranja pouzdanog rada stroja mo-
žete s nadležnim prodajnim uredom Kär-
cher sklopiti ugovor o servisiranju.
Radovi na održavanju
Sustav za ispiranje spremnika prljave
vode (opcija)
Čišćenje žlijeba razdjelnika vode
Zamjena ili prevrtanje gumica za usisa-
vanje prljavštine
Zamjena valjkaste četke
Zamjena pločaste četke
1
2
3
Ugradnja bloka čistača
Demontaža bloka čistača
Ugovor o servisiranju
169
HR
