Eléments de commande et de fonction – Karcher B 40 C Bp R 55 User Manual
Page 19

-
2

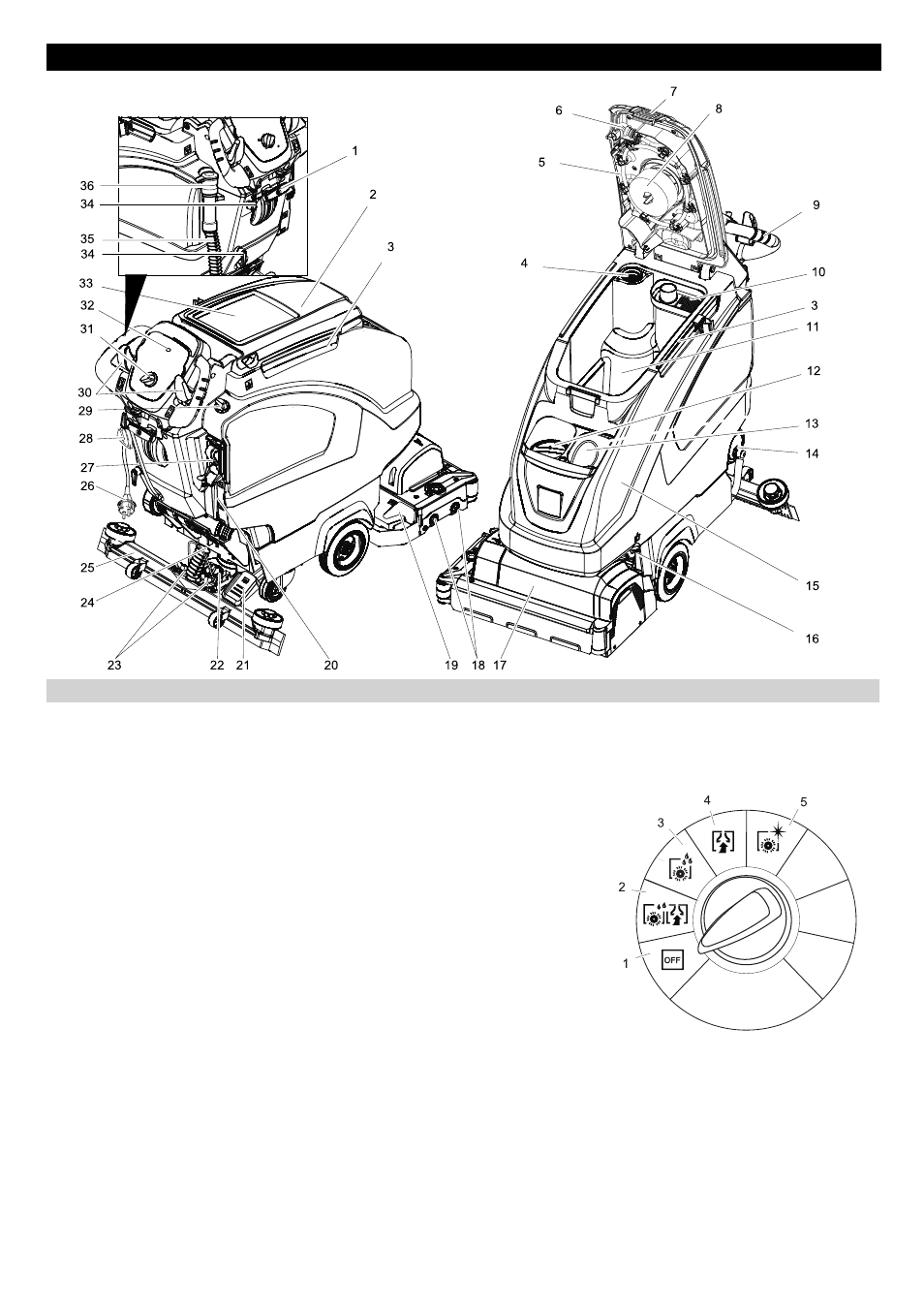

1 Levier pour abaisser la barre d'aspira-
tion
2 Couvercle du réservoir d'eau sale
3 Rail de maintien pour la base fixe
4 Crible à peluches
5 Réservoir d'eau sale du système de rin-
çage (option)
6 Fermeture flexible du système de rin-
çage (option)
7 Verrouillage du réservoir d'eau sale
8 Flotteur
9 Guidon de poussée
10 Tamis de saletés grossières
11 Réservoir d'eau sale
12 Orifice de remplissage pour réservoir
d'eau propre
13 Support de la bouteille de détergent
14 Fermeture du réservoir d'eau propre
avec filtre
15 Réservoir d'eau propre
16 Verrouillage du réservoir
maintenu en plus par une tôle et une vis
17 Tête de nettoyage *
18 Rouleau de brosse (tête de nettoyage
R)
Disque brosse (tête de nettoyage D)
19 Réservoir de salissure grossière (uni-
quement BR)
20 Jauge de niveau d'eau propre
21 Pédale pour relever/abaisser les têtes
de nettoyage
22 Levier de changement de réglage de la
pression d'appui des brosses
23 Poignée rotative pour incliner la barre
d'aspiration
24 Ecrous-papillon pour fixer la barre d'as-
piration
25 Flexible d’aspiration
26 Barre d'aspiration *
27 Câble secteur avec fiche secteur
28 Remplissage automatique du récipient
d'eau propre (option)
29 Crochet de soulagement de traction
30 Bouton de régulation pour la quantité
d'eau
31 Coupe-circuit
32 Bouton sélecteur de programme
33 Fusible de l'entraînement de brosse
34 Surface de dépose pour le kit de net-
toyage « Homebase Box »
35 Crochet de câble
36 Flexible de vidange pour eau sale
37 Dispositif de dosage pour l'eau sale
* pas comprise dans l'étendue de livraison
–
Les éléments de commande pour le
processus de nettoyage sont jaunes.
–
Les éléments de commande pour la
maintenance et l'entretien sont en gris
clair.
1 OFF
Appareil hors circuit.
2 Mode normal
Nettoyage humide du sol et aspiration
de l'eau sale.
3 Mode intensif
Nettoyage humide du sol et laisser agir
le détergent.
4 Mode aspiration
Aspirer la saleté.
5 Mode polissage
Polir le sol sans appliquer de liquide.
Eléments de commande et de fonction
Figure Autolaveuse
Repérage de couleur
Bouton sélecteur de programme
19
FR
