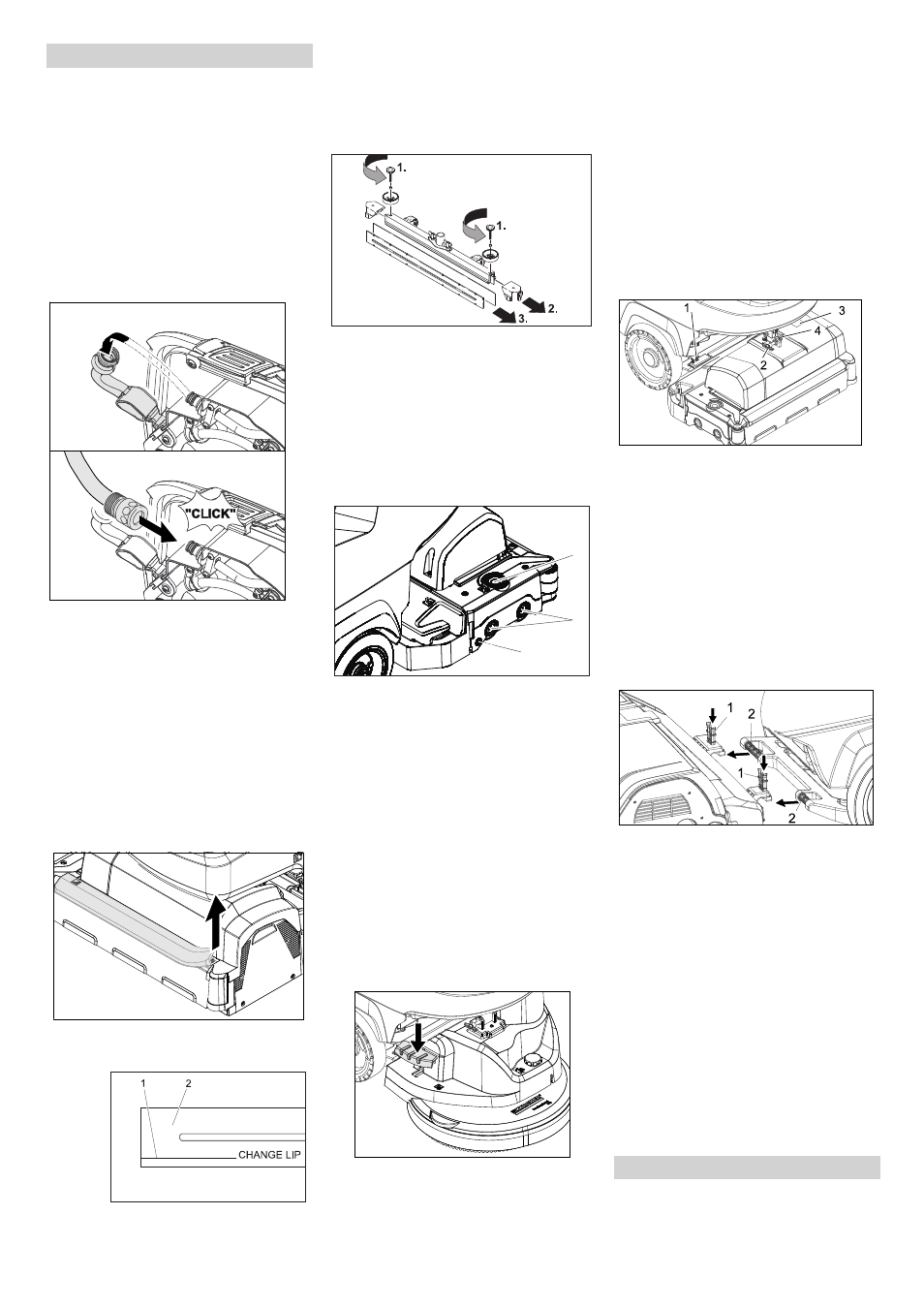

5

Crevo za ispuštanje prljave vode skinite
sa držača i spustite nad prikladan
sabirni sud.

Otvorite poklopac dozatora.

Otvorite poklopac rezervoara za prljavu
vodu.

Skinite savitljivi zatvarač sa sistema za
ispiranje.

Spojite crevo za vodu sa sistemom za
ispiranje.

Zatvorite poklopac rezervoara za
prljavu vodu tako da naleže na savitljivi
zatvarač.

Otvorite dovod vode i isperite rezervoar
za prljavu vodu u trajanju od 30 sekundi.
Prema potrebi, isperite još 2 do 3 puta.

Zatvorite dovod vode i crevo ponovo
odvojite od uređaja.

Skinite gumenu letvu pa kanal
prebrišite krpom. Nakon čišćenja
ponovo ravnomerno utisnite gumenu
letvu.

1 Oznaka pohabanosti
2 Gumica za usisavanje

Gumice za usisavanje se moraju zameniti
ili prevrnuti naopako onda kada su
istrošene do oznake pohabanosti.

Skinite usisnu konzolu.

Odvrnite zvezdaste pričvrsnike.

Skinite plastične delove.

Skinite gumice za usisavanje.

Umetnite nove ili prevrnute gumice za
usisavanje.

Nataknite plastične delove.

Zavijte i zategnite zvezdaste
pričvrsnike.

Podignite blok čistača.

1 Taster za deblokadu poklopca ležaja
2 Četka
3 Pritisno dugme

Pritisnite taster za deblokadu poklopca
ležaja.

Pomerite poklopac ležaja u stranu.

Izvucite valjkastu četku.

Umetnite nove valjkaste četke.

Vratite poklopac ležaja i zatvorite
pritiskom na dugme.

Podignite blok čistača.

Pedalu za zamenu četke pritisnite na
dole prelazeći pritom preko osetnog
otpora.

Izvucite pločastu četku bočno ispod
bloka čistača.

Stavite novu pločastu četku ispod bloka
čistača pa je pritisnite na gore da se
uglavi.

Gurnite uređaj oko 2 m unapred tako da
upravljački točkići budu okrenuti
unazad.

Pedalu za spuštanje bloka čistača
pritisnite na dole pa pomerite ulevo.
Tako se pedala deblokira. Pustite
pedalu da se lagano podigne.
Podizni krak bloka čistača se spušta.

Deblokada rezervoara za vodu:
Najpre otpustite zavrtanj i limeni deo na
bočnoj blokadi.

Onda otkočite blokadu rezervoara za
vodu i zakrenite rezervoar prema gore.

1 Opružni element
2 Sigurnosni klin
3 Poklopac priključne kutije
4 Reza sigurnosnog klina

Položite blok čistača po sredini ispred
uređaja.

Skinite poklopac priključne kutije.

Kabl za električno napajanje bloka
čistača spojite sa uređajem.

Postavite poklopac priključne kutije.

Spojite crevni priključak bloka čistača
sa crevom na uređaju.

1 Opružni element
2 Potisna ručica

Ugurajte potisnu ručku u prihvatnik
bloka čistača.

Opružne elemente gurnite na dole i
uglavite.

Usmerite podizni krak bloka čistača
prema prihvatniku na gornjoj strani
bloka čistača.

Utaknite i uglavite sigurnosni klin.

Celi rezervoar za vodu zakrenite prema
dole pa proverite blokadu.

Blokadu dodatno pričvrstite zavrtnjem i
limenim delom.

Demontaža se vrši obrnutim redosledom
od ugradnje.

Radi osiguranja pouzdanog rada mašine
možete sa nadležnim prodajnim centrom
Kärcher sklopiti ugovor o servisiranju.

Radovi na održavanju

Sistem ispiranja rezervoara za prljavu
vodu (opcija)

Čišćenje kanala razdelnika vode

Zamena ili prevrtanje gumica za
usisavanje prljavštine

Zamena valjkaste četke

Zamena pločaste četke

1

2

3

Ugradnja bloka čistača

Demontaža bloka čistača

Ugovor o servisiranju

177

SR
