45 ITALIANO
ISTRUZIONI PER L'USO E LA MANUTENZIONE
4. Metodi di azionamento
4.1. Metodo di recupero standard di liquidi/vapore
1. Verificare che l'unità stia funzionando correttamente.
2. Verificare che tutte le connessioni siano salde e
siano state realizzate correttamente.
3. Aprire la porta del liquido del serbatoio di accumulo.
4. Verificare che la valvola di recupero/spurgo sia
impostata su Recupera.
5. Aprire la porta di uscita dell'unità.
6. Aprire la porta del liquido sul gruppo
manometrico. Aprendo la porta dei liquidi si
elimineranno prima i liquidi dal sistema. Una
volta rimosso il liquido, aprire la porta del vapore
del manifold per finire di purgare il sistema.

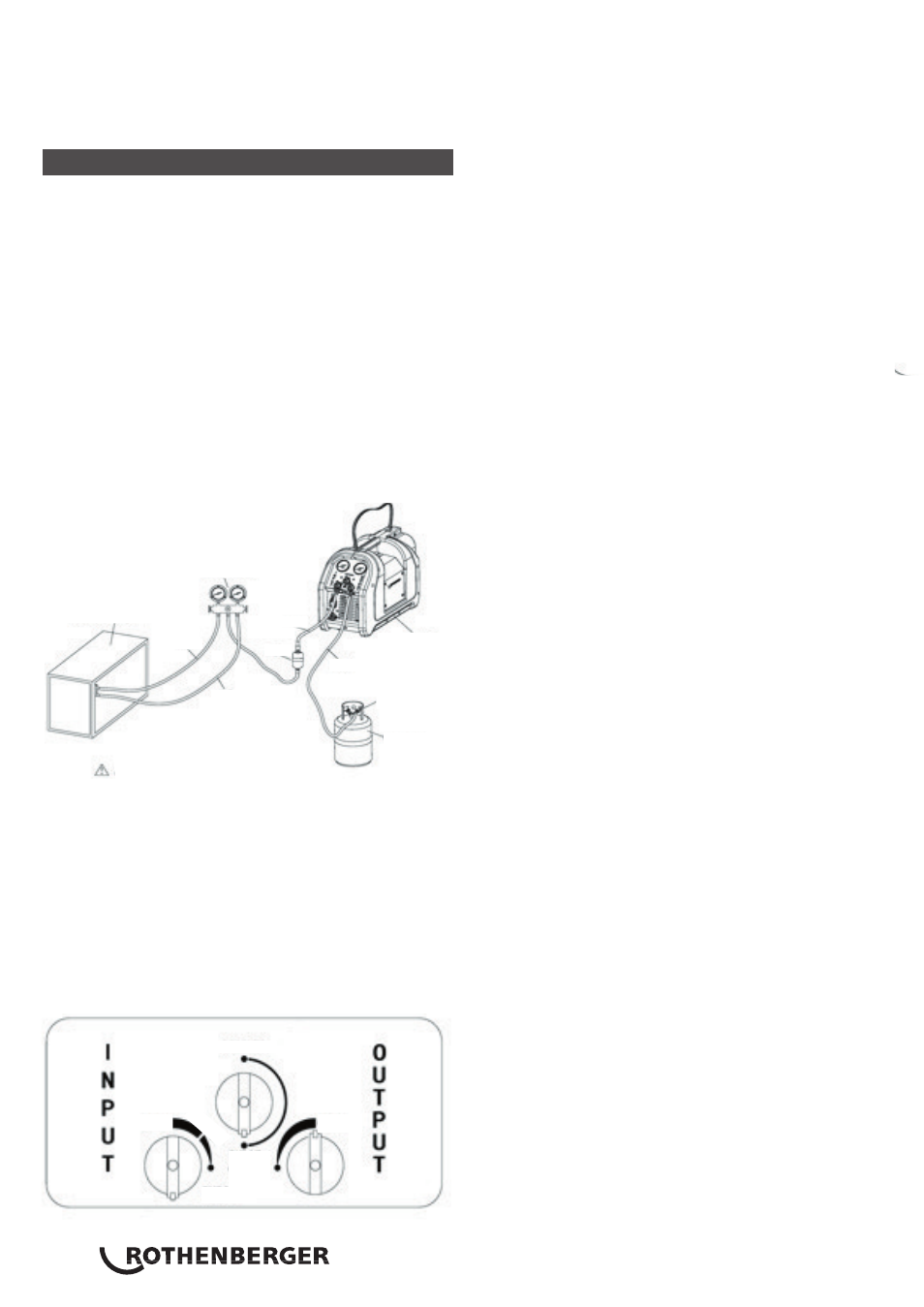

Uscita
Ingresso
Liquido
Gruppo
manometrico
UNITÀ/DISPOSITIVO - HVAC
CONTENENTE REFRIGERANTE
Vapore
Filtro
Serbatoio di
recupero
Liquido
MACCHINA DI
RECUPERO DEL
REFRIGERANTE
Per evitare il riempimento eccessivo del
serbatoio di accumulo, utilizzare una bilancia.
Spurgo
Recupero
8. Aprire lentamente la porta di ingresso dell'unità.
1) Se il compressore inizia a sbattere, chiudere
lentamente la valvola di ingresso fino a che
smette di sbattere.
2) Se la valvola di ingresso è stata chiusa,
deve essere aperta del tutto dopo aver rimosso
il liquido dal sistema (contemporaneamente
la porta del vapore del gruppo manometrico
deve essere aperta).
9. Continuare fino ad ottenere il valore di vuoto
desiderato.
1) Chiudere le porte del vapore e dei liquidi del
gruppo manometrico.
2) Spegnere l'unità.
3) Chiudere la porta di ingresso dell'unità e
procedere con il metodo di auto-spurgo
descritto nella pagina seguente.
ATTENZIONE: Spurgare sempre l'unità dopo ogni
utilizzo. In caso contrario il refrigerante rimasto potrebbe
provocare una corrosione acida dei componenti interni
provocando un danneggiamento prematuro dell'unità.
4.2. Metodo di auto-spurgo
Procedura di spurgo delle particelle di refrigerante
dall'unità
1. Ruotare la valvola INPUT su CLOSE; la valvola
OUTPUT su OPEN e la valvola del serbatoio di
recupero su OPEN.
2. Ruotare la valvola di Recupero/spurgo nella
posizione Spurgo.
3. Controllare il tubo di collegamento e verificare che
tutte le connessioni siano salde e siano state realizzate
correttamente (come nel modo di recupero)
4. Accendere l'unità e avviarla.
5. Ruotare lentamente la valvola INPUT su “PURGE”
ed azionare l'unità fino a raggiungere il livello
di vuoto desiderato o fino a che la protezione di
pressione bassa si spegne automaticamente.
6. Chiudere le porte del serbatoio di recupero.
7. Spegnere l'alimentazione, scollegare tutti i tubi e
asciugare il filtro.
8. Ruotare l'autospurgo su “RECOVER” e le valvole
INPUT e OUTPUT su “CLOSE”.
9. A questo punto, rimettere il coperchio
sull'adattatore di connessione INPUT e OUTPUT.
Aperto Aperto
Liquido
Spurgo
chiudi
Spurgo
7. Collegare l'unità all'uscita destra (vedere la
targhetta sull'unità)
Portare l'interruttore su ON per avviare il
compressore.
Nota: se l'unità non si avvia, ruotare la valvola di
ingresso e la valvola di recupero/spurgo sulla posizione
Spurgo. Quindi ruotare la valvola di recupero/spurgo
sulla posizione Recupero e aprire la valvola di ingresso.
