27 FRANÇAIS
INSTRUCTIONS D'UTILISATION ET D'ENTRETIEN
4 Méthodes d'utilisation
4.1. Méthode de récupération de vapeur/liquide
standard.
1. Vérifiez que l'appareil est en bon état de
fonctionnement.
2. Vérifiez que tous les raccords sont bien
correctement placés et serrés.
3. Ouvrez l'orifice du liquide du réservoir de stockage.
4. Vérifiez que la vanne de Récupération/Purge est
bien placée sur Récupération.
5. Ouvrez l'orifice de sortie de l'appareil.
6. Ouvrez l'orifice de liquide sur votre jauge manifold ;
l'ouverture de l'orifice du liquide vous permettra
d'évacuer d'abord le liquide du circuit. Lorsque
le liquide a été évacué, ouvrez l'orifice de vapeur
de manifold pour terminer de purger le circuit.

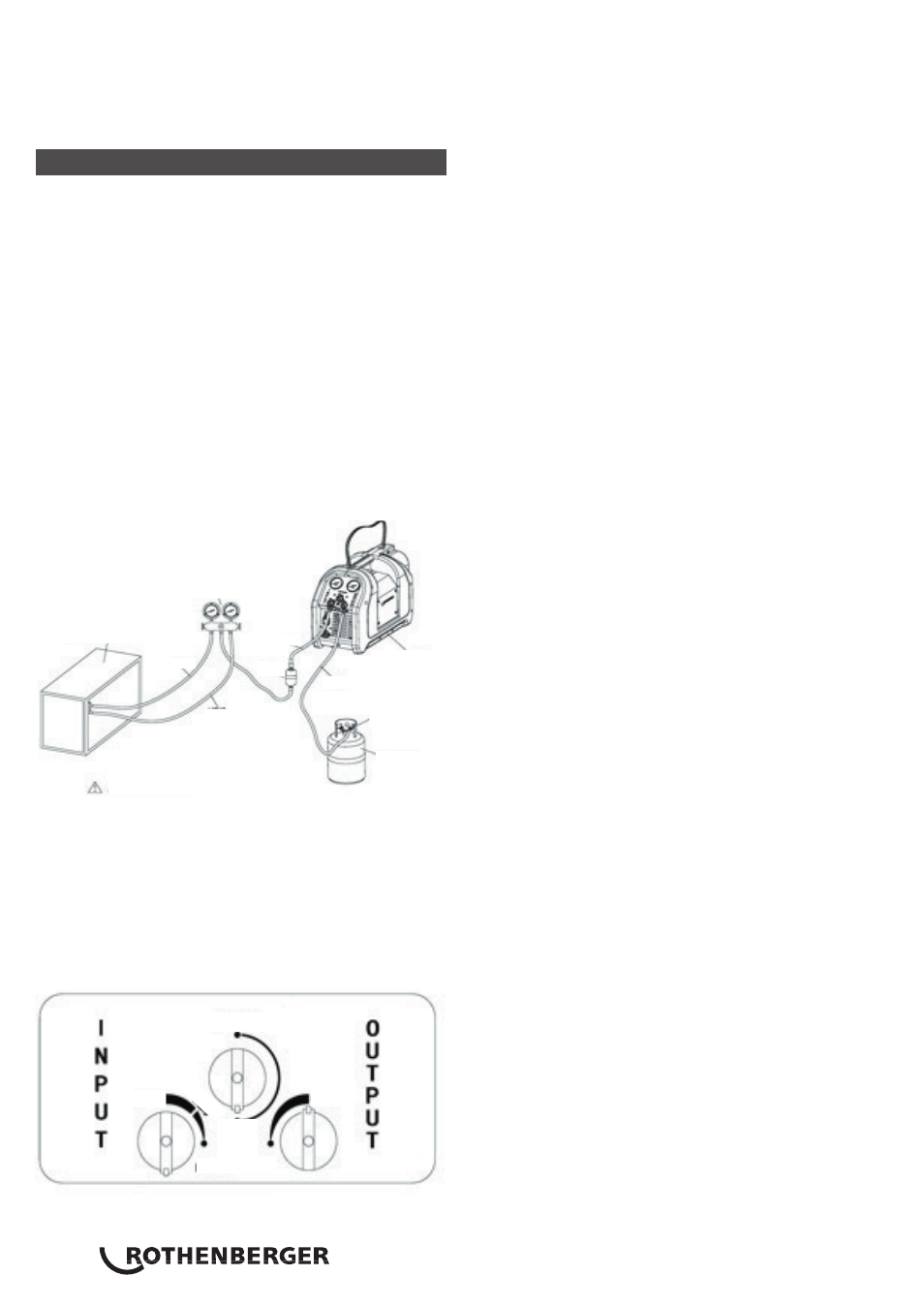

Sortie
Entrée
Liquide
Jauge
manifold
APPAREIL / UNITÉ HTCA
- CONTENANT DU LIQUIDE DE
REFROIDISSEMENT
Vapeur
Filter
Réservoir
de récupération
Liquide
MACHINE DE
RÉCUPÉRATION
DE LIQUIDE DE
REFROIDISSEMENT
Utilisez une échelle graduée pour éviter de
trop remplir le réservoir de récupération.
Purge Récupération
Ouvert
Ouvert
Liquide
Fermer
Purge
8. Ouvrez lentement l'orifice d'entrée de l'unité.
1) Si le compresseur commence à taper, étranglez
doucement la vanne d'entrée jusqu'à ce que les
coups s'arrêtent.
2) Si la vanne d'entrée a été étranglée, elle doit être
totalement ouverte lorsque le liquide a été
éliminé du circuit (l'orifice de vapeur de la jauge
manifold doit aussi être ouvert à cet instant).
9. Faites fonctionner l'appareil jusqu'à ce que le vide soit
réalisé.
1) Fermez les orifices de vapeur et de liquide
de la jauge manifold.
2) Éteignez l'appareil.
3) Fermez l'orifice d'entrée de l'appareil et
continuez à travailler avec la Méthode de Purge
Automatique en page suivante.
ATTENTION : Purgez toujours l'appareil après chaque
utilisation. Si vous ne purgez pas le liquide de
refroidissement restant dans l'appareil, vous pourriez
provoquer une dégradation acide des pièces internes, et
entraîner une usure précoce de l'ensemble
4.2 Méthode de purge automatique
Comment procéder pour purger le liquide de
refroidissement de cet appareil.
1 Placez la vanne INPUT en position CLOSE ; Vanne
OUTPUT en position OPEN, et vanne du réservoir de
récupération sur OPEN.
2 Placez la vanne de Récup./Purge en position Purge.
3 Vérifiez le tuyau de raccordement et vérifiez que
tous les raccords sont bien étanches et correctes.
(Comme dans le mode récupération).
4 Allumez la machine et commencez le travail.
5 Placez la vanne INPUT en position "PURGE"
lentement, puis faites fonctionner l'appareil jusqu'à
ce que le niveau de vide souhaité soit atteint ou
jusqu'à ce que le protecteur contre la basse pression
soit déconnecté automatiquement.
6 Fermez les orifices du réservoir de récupération.
7 Éteignez l'Alimentation électrique, débranchez tous
les tuyaux et faites sécher le filtre.
8 Faites tourner la vanne de purge automatique en
position "RECOVER" et les vannes INPUT et OUTPUT
en position "CLOSE".
9 Puis couvrez le couvercle de l'adaptateur de
connexion INPUT et OUTPUT.
Purge
7 Placez la vanne "INPUT" doucement sur position "LIQUID".
ATTENTION :
--- Si l'alimentation électrique est coupée après le démarrage
pour un motif ou un autre, tentez un redémarrage et,
si cela ne fonctionne pas, placez la vanne INPUT sur
"CLOSE". Puis rallumez l'alimentation électrique et
appuyez sur "START" pour faire démarrer le compresseur
et placez la vanne INPUT lentement sur "LIQUID".
