44 ITALIANO
ISTRUZIONI PER L'USO E LA MANUTENZIONE

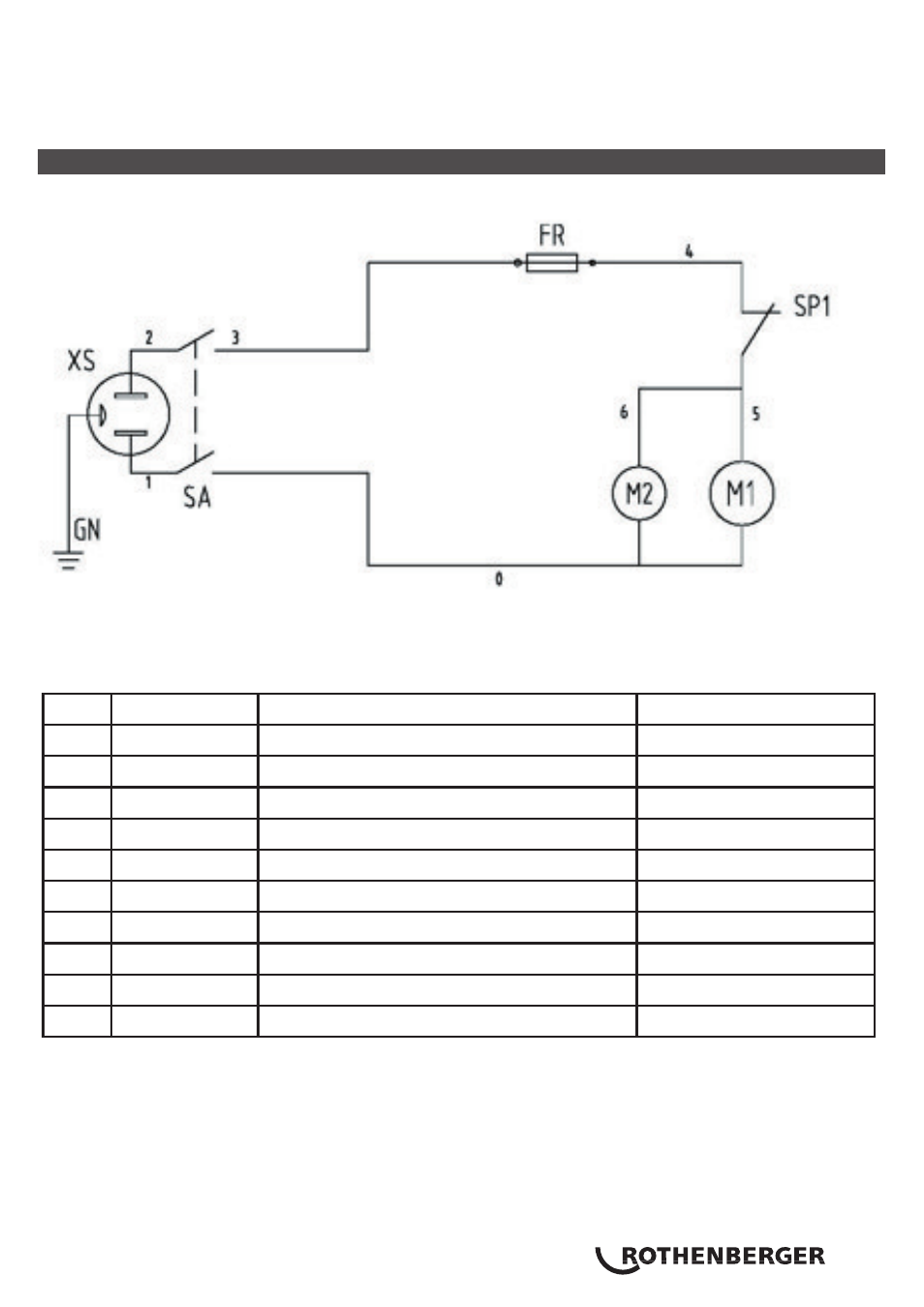

3. Schema di cablaggio
ELEM. Codici grafici DESCRIZIONE Osservazioni
1 XS Uscita di alimentazione
2 SA Interruttori bilanciere
3 FR Dispositivo di protezione da sovraccarichi
4 M1 Motore del compressore
5 M2 Ventola assiale
6 SR Interruttore centrifugo
7 C1 Avvio condensatore
8 C2 Condensatore in funzione
9 SP1 Gruppo di comando alta pressione
10 ST Protezioni termiche motore
