Installazione

Sugli aerei con motore a scoppio, installare il modulo X-Plus 8 avvolgendolo

in una spugna protettiva e fissandolo con elastici o fascette. Su aerei o elicotteri

elettrici lo si può fissare con spugna biadesiva spessa.
Quando si usa ricevitore e modulo X-Plus, è raccomandabile montare il modulo

X-Plus 8 il più vicino possibile al ricevitore. Quando si usa il „jumper“ per

alimentare il modulo, mettere il modulo X-Plus 8 vicino al ricevitore per mini-

mizzare le perdite di corrente (cadute di tensione). Per i servi si possono usare

delle prolunghe, ma bisogna usare quelle con il filo di sezione maggiorata e con i

connettori dorati.
Bisogna montare un connettore „jumper“ in una delle porte BATT/JMPR del modu-

lo, se lo si vuole alimentare dal ricevitore attraverso la porta SRXL.
Se invece si usano la o le batterie ausiliarie bisogna togliere il „jumper“. Quando si

usano le batterie ausiliarie, il modulo X-Plus 8 si può montare anche lontano dal

ricevitore per essere vicino ai servi collegati.

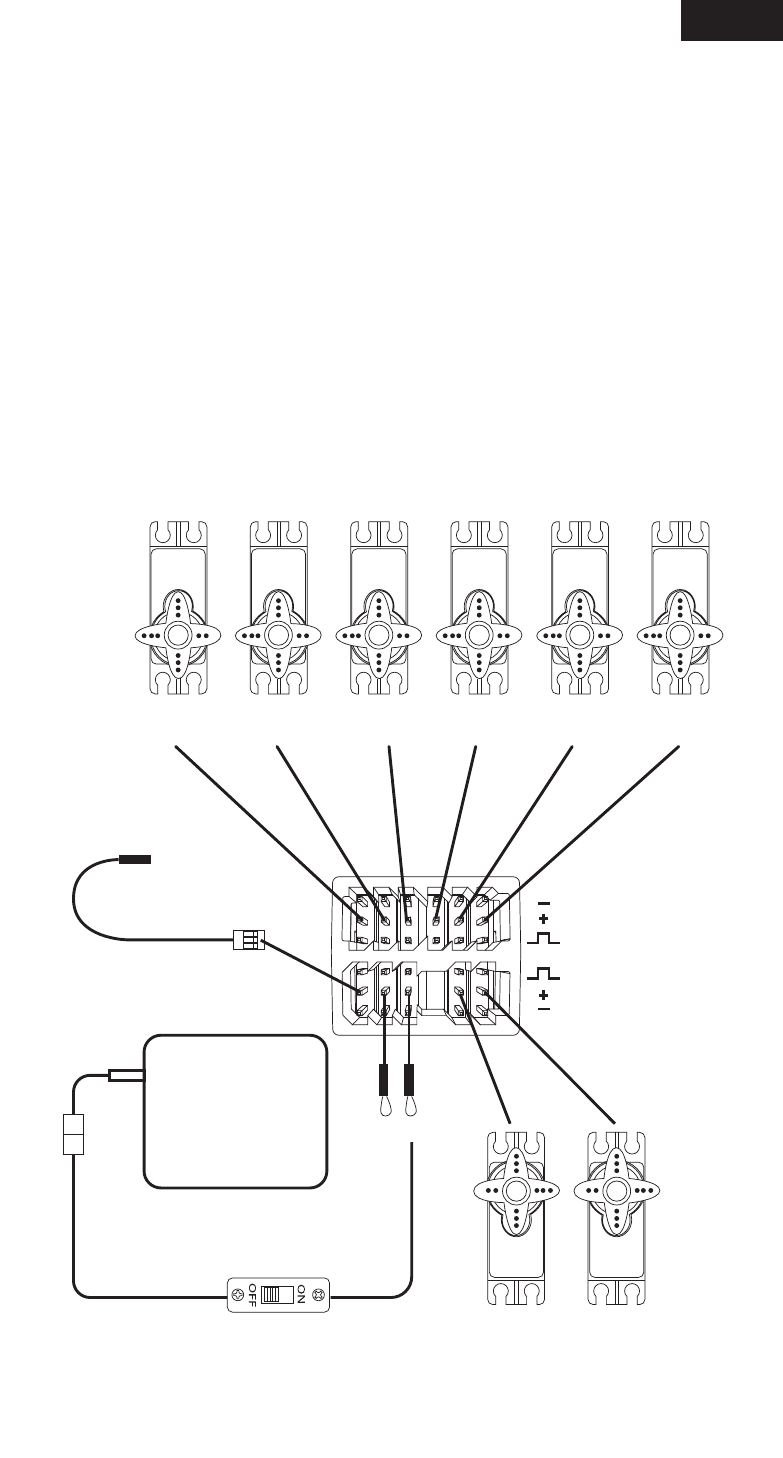

X+1 Servo

X+2 Servo

X+7 Servo

X+8 Servo

Jumper

Alla porta SRXL

Batteria ausiliaria

(opzionale)

Interruttore ON/OFF (opzionale)

X+3 Servo

X+4 Servo

X+5 Servo

X+6 Servo
