Installation
Dans un modèle thermique, enroulez le module X-Plus 8 dans de la mousse puis
maintenez le en place à l‘aide de bande élastique ou de colliers. Dans des avions
ou hélicoptères électriques, vous pouvez fixer le module à l‘aide de mousse
adhésive double face.
Quand vous utilisez un récepteur X-Plus et un module, il est recommandé de
placer le module Xplus au plus prêt du récepteur. Quand vous utilisez le cavalier
pour alimenter le module, installez le module X-Plus 8 le plus prêt possible de
récepteur afin de limiter les pertes de courant. Des rallonges peuvent être utilisées
pour chaque servo, il est recommandé d‘utiliser des câbles de 0.64mm de diamètre
équipés de connecteurs plaqués Or.
Un cavalier doit être installé dans un des ports BATT/JMPR du module si ce
module est alimenter par le port SRXL du récepteur.
Toujours retirer le cavalier quand vous utilisez une ou deux batteries auxiliaires.
Quand vous utilisez une batterie auxiliaire, le module X-Plus 8 peut être monté à
l‘écart du récepteur afin d‘être plus proche des servos.

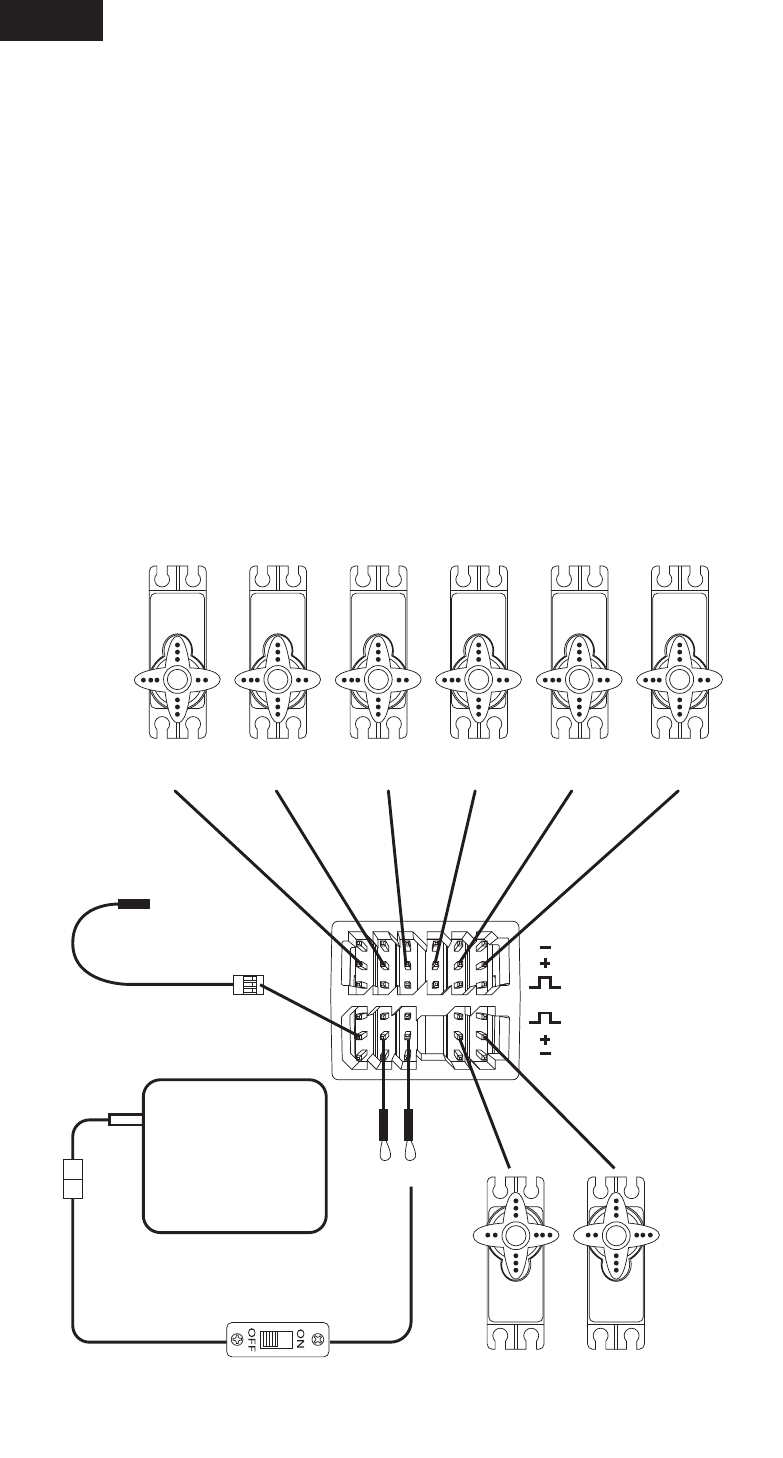

X+1 Servo
X+2 Servo
X+7 Servo
X+8 Servo
Cavalier
Pour le port SRXL
Batterie auxiliaire
(optionnelle)
Interrupteur On/Off (optionnel)
X+3 Servo
X+4 Servo
X+5 Servo
X+6 Servo
