12
DE
Einbau
In Verbrenner angetriebenen Luftfahrzeugen wickeln Sie das X-Plus Modul in
Schaumstoff ein und befestigen Sie es mit Gummibändern oder Klettband. In Elek-
tro angetriebenen Flugzeugen oder Hubschraubern verwenden Sie zur Befestigung
geschäumtes doppelseitiges Klebeband.
Wenn Sie ein X-Plus Modul verwenden ist es empfohlen, dass Sie es so nah wie
möglich am Empfänger platzieren. Verwenden Sie das Jumperkabel zur Strom-
versorgung des Modul verringert eine nahe Montage mögliche Leistungsverluste.
Servoverlängerungen können mit jedem Servo verwendet werden, wir empfehlen
ein 22 Gauge Kabel mit Goldkontaktsteckern.
Wird das Modul vom Empfänger über den SRXL Port mit Strom versorgt muß ein
Power Jumper Stecker in einen der BATT/JMPR gesteckt werden.
Entnehmen Sie immer den Jumper wenn wenn Sie einen separaten Akku
verwenden. Wird die die optionale separate Stromversorgung verwendet, kann das
X-Plus Modul weg vom Empfänger nah an den angeschlossenen Servos montiert
werden.

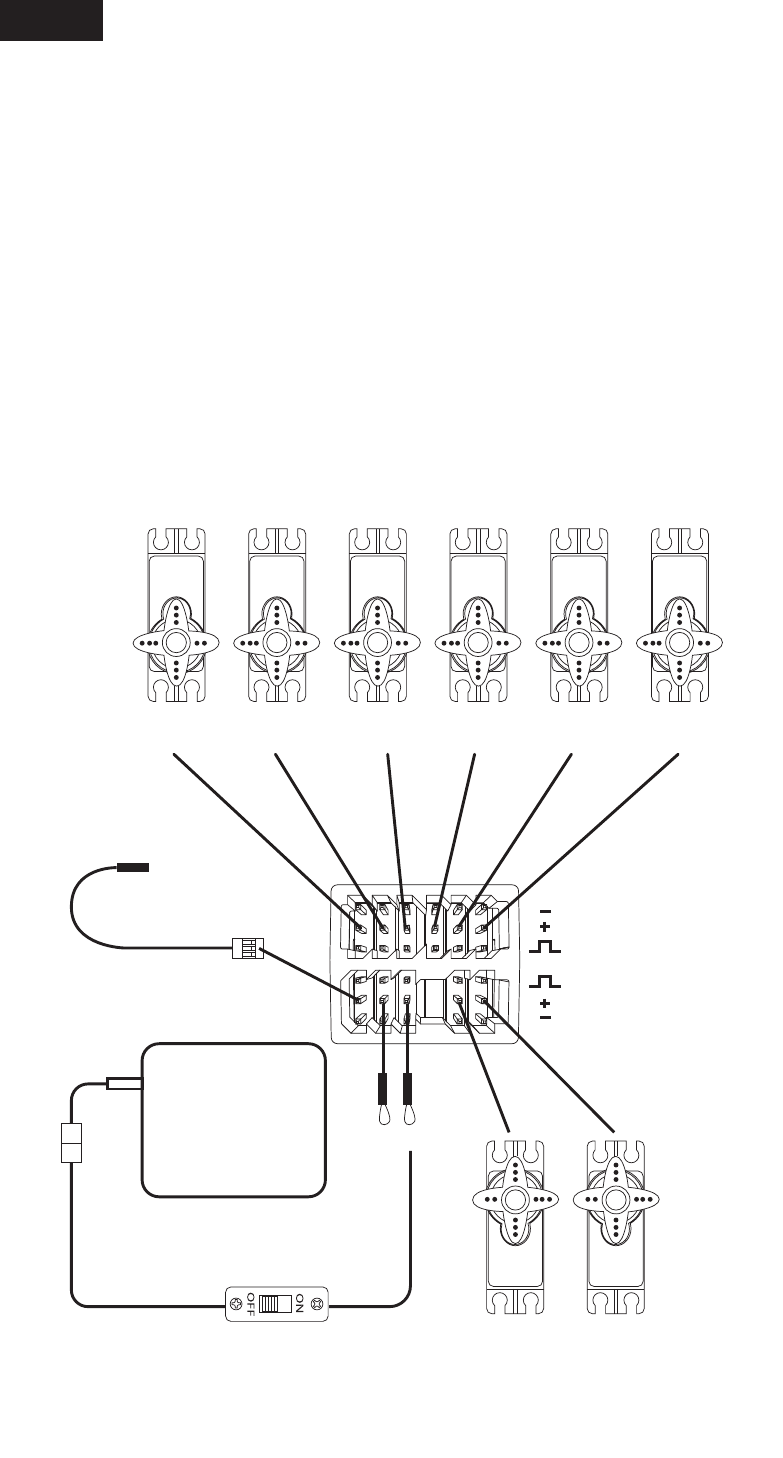

X+1 Servo X+2 Servo
X+7 Servo X+8 Servo
Jumper
zum SRXL Port
Separate AUX
Stromversorgung (optional)
EIN/AUS Schalter Kabel (optional)
X+3 Servo X+4 Servo X+5 Servo X+6 Servo
