Español

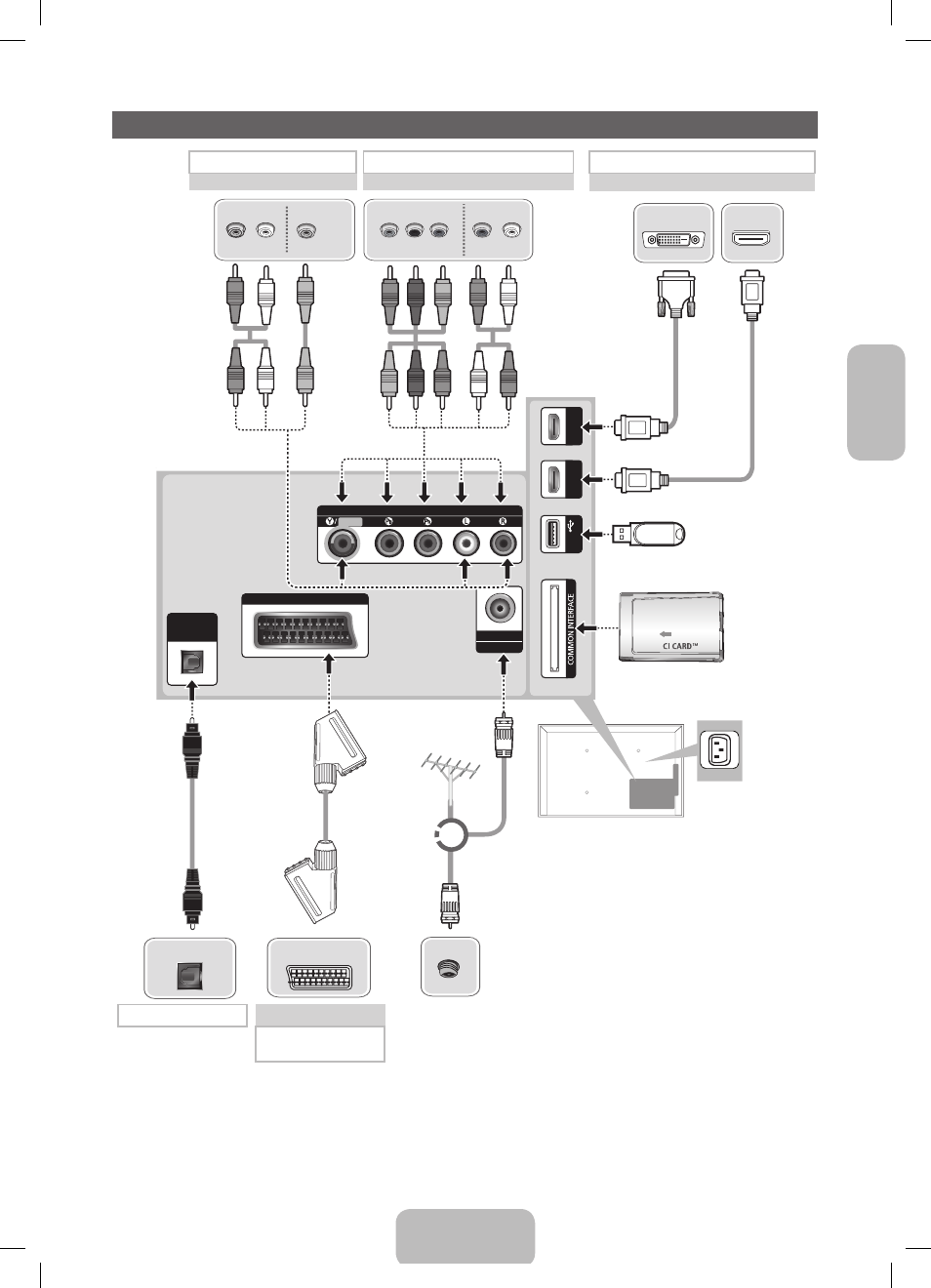

Conexiones

COMPONENT / AV IN

AUDIO

VIDEO

EXT (RGB)

DIGITAL

AUDIO OUT

(OPTICAL)

(5V 0.5

A)

US

B

HDMI IN

1

(STB

)

HDMI IN

2

(DVI

)

AIR/CABLE

ANT IN

OPTICAL

EXT

AUDIO OUT

R-AUDIO-L

P

R

P

B

Y

COMPONENT OUT

HDMI OUT

AUDIO OUT

R-AUDIO-L

VIDEO OUT

R

B

R

B

R

G

W

R

R

Y

Y

W

R

R

W

W

RG

DVI OUT

Antena VHF/UHF

Cable

USB

COMMON INTERFACE

VCR o DVD

o

Panel posterior del TV

Panel lateral del
televisor

Decodificador / reproductor BD / PC

Conexión HDMI

Conexión de audio

Conexión con

Euroconector

Reproductor BD

Conexión de componentes

Reproductor BD

Conexión AV

La posición del puerto puede diferir según
el modelo.

Permite las
conexiones de
componentes y AV
en un mismo puerto.

El dispositivo PDP puede causar interferencias con una radio de
aficionados o AM.

Cuando se utilizan unidades portátiles o móviles de radio de dos vías
o aparatos de radio AM y de radioaficionados cerca del televisor, éste
puede funcionar mal.

NOTA
• Las entradas PC(D-Sub) y PC/DVI AUDIO IN no se admiten.
• La conexión mediante el cable HDMI quizás no se admita según el PC.
• Si hay un cable DVI a HDMI conectado al puerto

HDMI IN 2 (DVI)

, el audio no funciona.

• Para conectar un decodificador con un cable HDMI, es muy recomendable utilizar el puerto

HDMI IN 1(STB)

.

Español - 7
