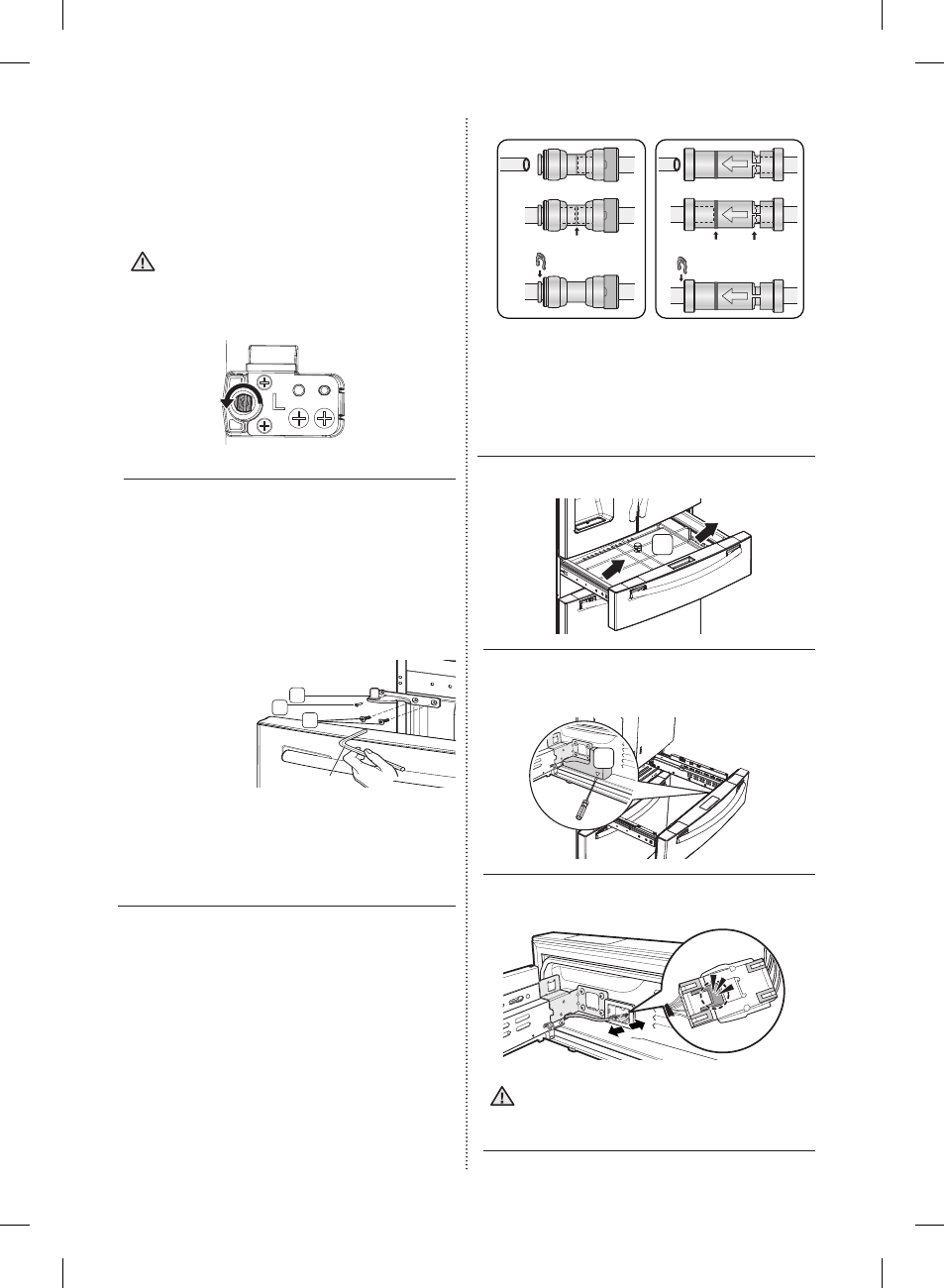

18_ instalación
- Si la bisagra de cierre automático está
alineada para estar en posición vertical, como
se muestra en la fi gura, alinéela para que esté
en paralelo ajustando la bisagra central de la
puerta. (Consulte el n.º 5 para desmontar la
bisagra central de la puerta)
No utilice un destornillador de cabeza
plana para alinear la bisagra de cierre
automático. Podría estropearse. Utilice la
bisagra de la puerta central en su lugar.
5. Retire el tornillo ( 8 ) montado en la bisagra
inferior de la puerta izquierda y derecha con el
destornillador Philips (+). Retire los 2 pernos
de cabeza hexagonal ( 9 ) montados en las
bisagras inferiores de la puerta izquierda y
derecha con una llave Allen (5 mm). Retire
la bisagra inferior de la puerta izquierda y
derecha ( 10 ).
Llave Allen Llave Allen
10
8
9
MONTAJE DE LAS PUERTAS
DEL FRIGORÍFICO
Para volver a montar las puertas del frigorífi co
en su ubicación defi nitiva, siga el proceso inverso
al del desmontaje.
1. La tubería de agua debe estar totalmente
insertada hasta el centro del acoplador
transparente (tipo A) o las marcas de guía (tipo
B) para evitar fugas de agua del dispensador.
PRECAUCIÓN
Centro del acoplador transparente Centro del acoplador transparente
Marcas de guía Marcas de guía
Dispensador Dispensador
grapa A (6,35 mm) grapa A (6,35 mm)
grapa A (6,35 mm) grapa A (6,35 mm)
Tipo A Tipo A Tipo B Tipo B
2. Inserte la grapa en el conjunto y compruebe
que sujeta fi rmemente la tubería.
DESMONTAJE DE LA PUERTA
DEL CAJÓN FLEX
1. Levante el cajón Flex Zone ( 1 ) y sáquelo.
1
2. Desmonte la cubierta ( 2 ) con arnés con un
destornillador de cabeza plana (-).
2
3. Presione la pestaña de bloqueo y separe el
conector del cable.
Cuando vuelva a montarlo, asegúrese de
conectar el arnés del cable.
Si no lo conecta, la zona Flex no funciona.
PRECAUCIÓN
