instalación _17
01 INST
ALACIÓN
- Que se cree humedad por fugas de aire.
- Que la puerta se desalinee.
- Que se consuma más energía por un mal cierre de la
puerta.

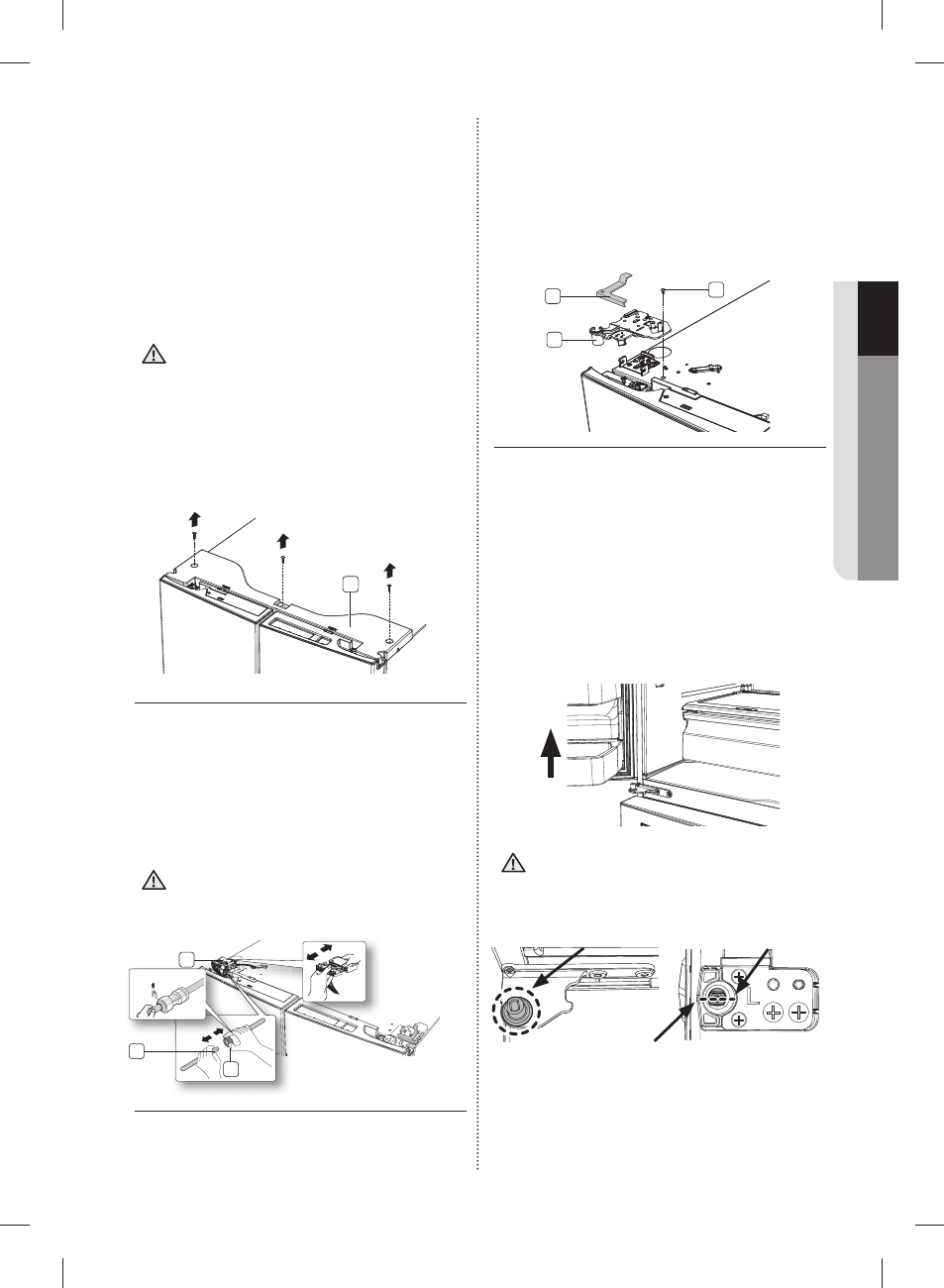

Desmontaje de las puertas del
frigorífi co
Tenga cuidado de no dejar caer ni rayar
las puertas al desmontarlas.
Con la puerta abierta
1. Quite los 3 tornillos que sujetan la CUBIERTA
SUPERIOR ( 1 ) y separe los cables
conectados.
1
2. Desconecte los dos conectores ( 2 ) de la
puerta izquierda. Para retirar el acoplador
de agua de la bisagra, gírelo y sepárelo de
la bisagra. Quite la conducción de agua (
3 ) presionando la parte marcada ( 4 ) del
acoplador de la conducción de agua.
Si en el acoplador hay una grapa roja,
debe
retirarla antes de sacar el tubo.
2
3
4
Grapa roja Grapa roja
(6 mm) (6 mm)
ADVERTENCIA
PRECAUCIÓN
3. Retire la palanca de la bisagra ( 5 ). Retire el
tornillo de conexión a tierra ( 6 ) montado en
las bisagras superiores de la puerta izquierda
con un destornillador Philips (+). Retire la
bisagra superior de la puerta izquierda y
derecha ( 7 ).
5
6
7
4. Abra la puerta (más de 90°), levante por la
bisagra central y retire la puerta.
- Por sus características de diseño, se puede
desmontar y volver a montar la puerta
cuando está abierta. (Los orifi cios del eje
de la puerta y la bisagra central de la puerta
están deliberadamente inclinados en ángulos
específi cos por lo que resulta difícil desmontar
y volver a montar con la puerta cerrada.)
Coloque la puerta con la parte interior
hacia arriba sobre una superfi cie lisa.
Bisagra de cierre Bisagra de cierre
automático
automático
Comprobar dirección Comprobar dirección
Bisagra central de la puerta Bisagra central de la puerta
PRECAUCIÓN
