Vérification de la thermistance

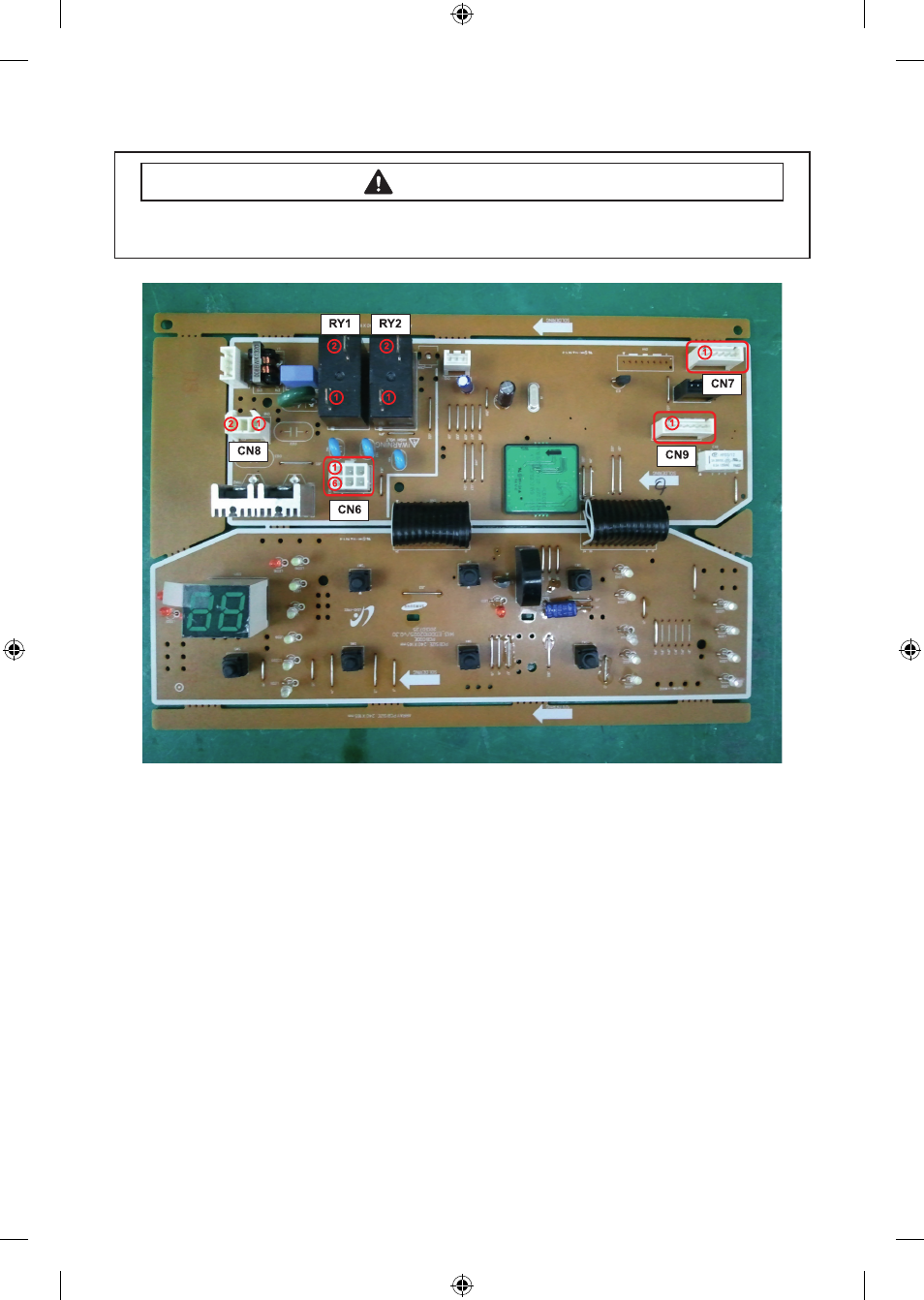

Vérifiez la résistance au niveau des broches 1 et 2 du CN9
Vérification avec le testeur = 47 ㏀
Vérification du capteur d’eau
Vérifiez la fréquence au niveau des broches 4 et 2 du CN9
Fréquence de réinitialisation = 25,6 kHz
Vérifiez la résistance au niveau des broches 5 et 2 du CN9
Fréquence de réinitialisation = 25,6 kHz
Vérification du moteur
Vérifiez la tension au niveau de la broche 1 du CN8 et
de la broche 2 du RY1
Lorsque le moteur fonctionne en rotation à gauche =
120 V CA
Vérifiez la tension au niveau de la broche 2 du CN8 et
de la broche 2 du RY1
Lorsque le moteur fonctionne en rotation à droite =
120 V CA
Vérification de la pompe
Vérifiez la tension au niveau de la broche 4 du CN6 et
de la broche 2 du RY1
Lorsque la pompe de vidange fonctionne = 120 V CA
Vérification de la pompe
Vérifiez la tension au niveau de la broche 4 du CN6 et
de la broche 2 du RY1
Lorsque la pompe de vidange fonctionne = 120 V CA
Vérification de la vanne d’arrivée d’eau
Vérifiez la tension au niveau de la broche 1,5 du CN6
et de la broche 2 du RY1
Lorsque la vanne fonctionne = 120 V CA
Vérification du relais de la résistance
Vérifiez la tension au niveau de la broche 2 du RY1 et
de la broche 2 du RY2
Lors du fonctionnement du relais de la résistance =
120 V CA
Vérification de l’alimentation CA
Vérifiez la tension au niveau de la broche 2 du RY1 et
de la broche 1 du RY2
Vérification avec le testeur = 120 V CA
DÉPANNAGE
Afin d'éviter tout risque d'électrocution légère ou mortelle, débranchez le lave-linge avant
de procéder aux réparations (sauf si le test nécessite sa mise sous tension).
AVERTISSEMENT
