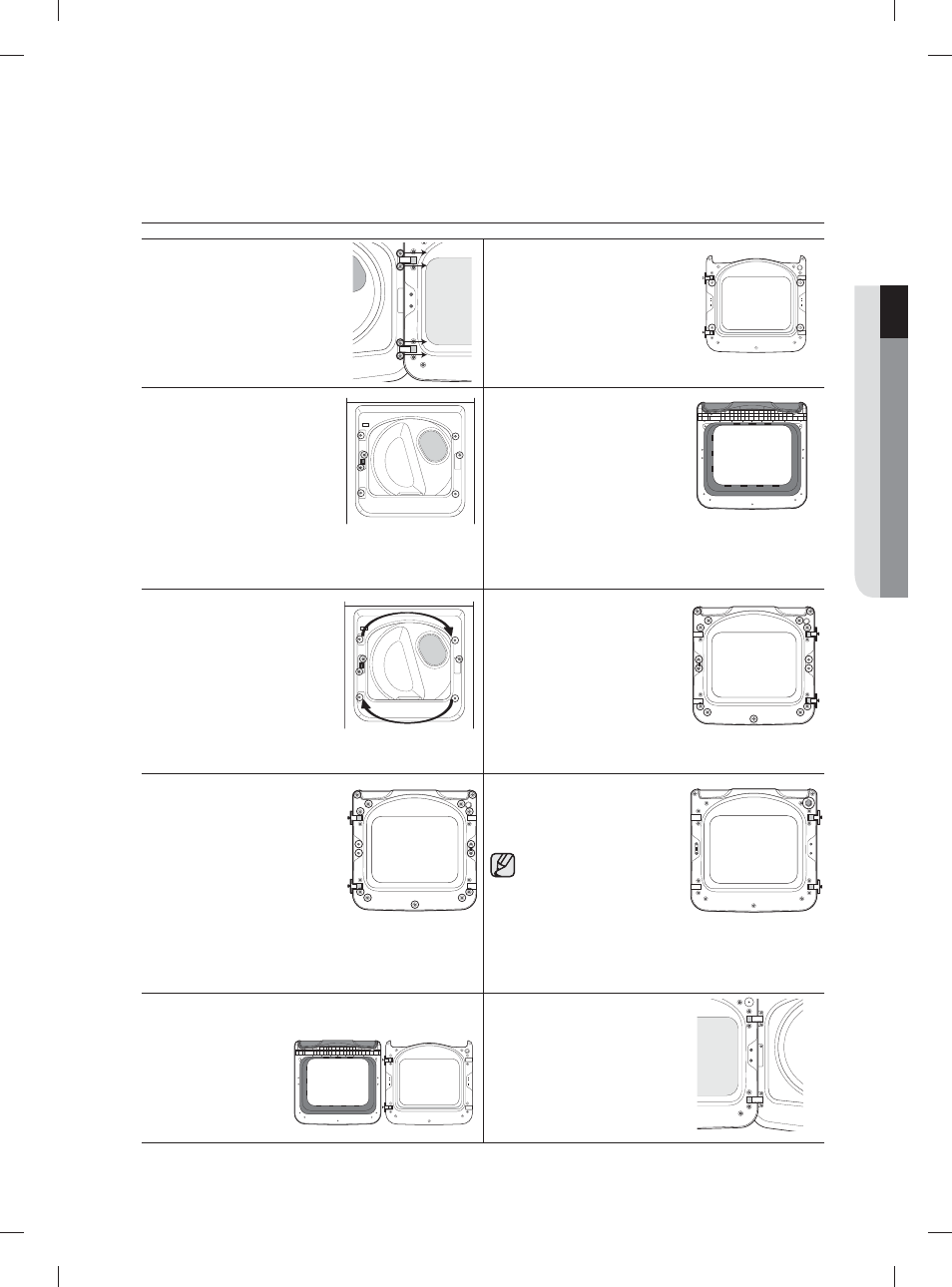

INVERSIÓN DE LA PUERTA

1. Desconecte el cable de

alimentación.

2. Retire los cuatro tornillos

de la bisagra de la puerta.

3. Retire la puerta

levantándola.

10. En primer lugar, en la parte

superior de los componentes
“A” y “B” sustituya las piezas
opuestas una por otra.
(Retire dos tornillos y ajuste
dos tornillos)

11. Sustituya las partes inferiores

de la misma manera.

4. Retire los dos tornillos del

cierre de la placa de apoyo y
luego retire los dos tornillos y
la cubierta frontal de la parte
superior e inferior de marco
frontal.

5. Retire los dos tornillos del

marco frontal y retire el
tornillo y la placa de apoyo
de la cubierta del lado
derecho del marco frontal.

12. Si se ha colocado

como se muestra en la
ilustración, instale el vidrio
de la puerta.

6. Una vez montadas las piezas

que ha retirado en el paso 4
en el lado derecho del marco
frontal, ajuste los cuatro
tornillos.

7. Asimismo, una vez montadas

las piezas que ha retirado en
el paso 5 en el lado izquierdo
del marco frontal, ajuste los
tres tornillos.

13. Instale el cierre de la

puerta en el lado opuesto
y ajuste los tornillos
restantes.

8. Dé la vuelta a las piezas y

retire los 15 tornillos.

14. Retire la protección de la

cubierta (F). De no hacerlo
puede resultar en un mal
funcionamiento.

Guarde la protección de
la cubierta (F) en un lugar
seguro. Cuando cambie
la dirección de la puerta
para que se abra hacia la
izquierda, debe montar de
nuevo la protección de la
cubierta (F) en la puerta.

9. Retire el vidrio de la

puerta como se muestra
en la ilustración.

15. Instale la puerta en el

marco frontal y ajuste los
cuatro tornillos que ha
retirado en el paso 2.
