20_

instalación de la secadora

instalación de la secadora

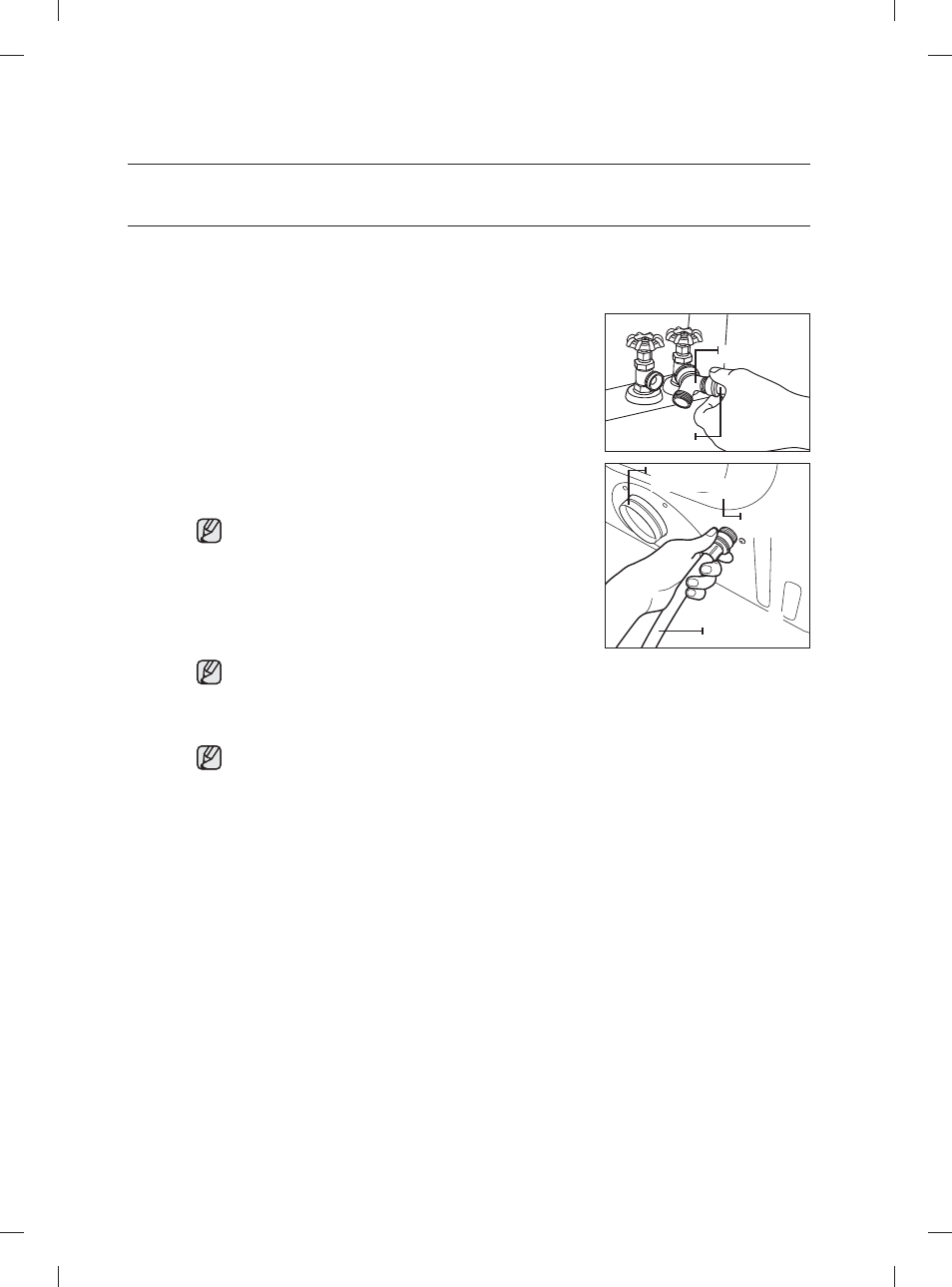

CONEXIÓN DE LA MANGUERA DE ENTRADA

Método1 - Uso del conector en forma de "Y" y manguera larga

La secadora debe conectarse a la llave de agua fría mediante las nuevas mangueras de entrada.
No utilice mangueras viejas.
1. Cierre la llave de agua fría.
2. Si tiene una manguera de agua de la lavadora conectada a

la llave de agua fría, desatornille y quite la manguera.

3. Si el espacio lo permite, conecte el extremo hembra de

bronce del conector en forma de "Y" a la llave de agua fría.
Gire manualmente hasta que esté ajustado.

4. Conecte el extremo recto de la manguera larga al conector

en forma de "Y". Atornille la unión de la manguera
manualmente hasta que esté ajustada.

5. Ajuste la unión de la manguera con otros dos tercios de

giro adicionales utilizando la pinza.

No la ajuste en exceso. Puede dañar la unión.

6. Conecte el extremo angular de la manguera larga a la

válvula de carga en la parte inferior del armazón trasero de
la secadora. Atornille la unión manualmente hasta que esté
ajustada.

7. Ajuste la unión de la manguera con otros dos tercios de

giro adicionales utilizando la pinza.

No la ajuste en exceso. Puede dañar la unión.

8. Conecte la manguera de agua al otro extremo del conector con forma de “Y”. Atornille la unión

de la manguera hasta que esté ajustada. Ajuste la unión con otros dos tercios de giro adicionales
utilizando la pinza.

No la ajuste en exceso. Puede dañar la unión.

9. Abra la llave de agua.
10. Compruebe que no haya pérdidas alrededor del conector en forma de "Y", las llaves de agua

y las mangueras.

Conducto de
drenaje

Marco
(posterior)

Manguera de
agua

Conector Y

Manguera de

agua
