• Réaliser le raccordement d’un tuyau (tuyau et joints de fixation non
fournis, à acheter séparément) pour l’évacuation des fumées à
l’anneau de raccordement placé au-dessus de l’unité moteur
d’aspiration.
L’autre extrémité du tuyau devra être reliée à un dispositif
d’évacuation des fumées vers l’extérieur en cas d’utilisation de la

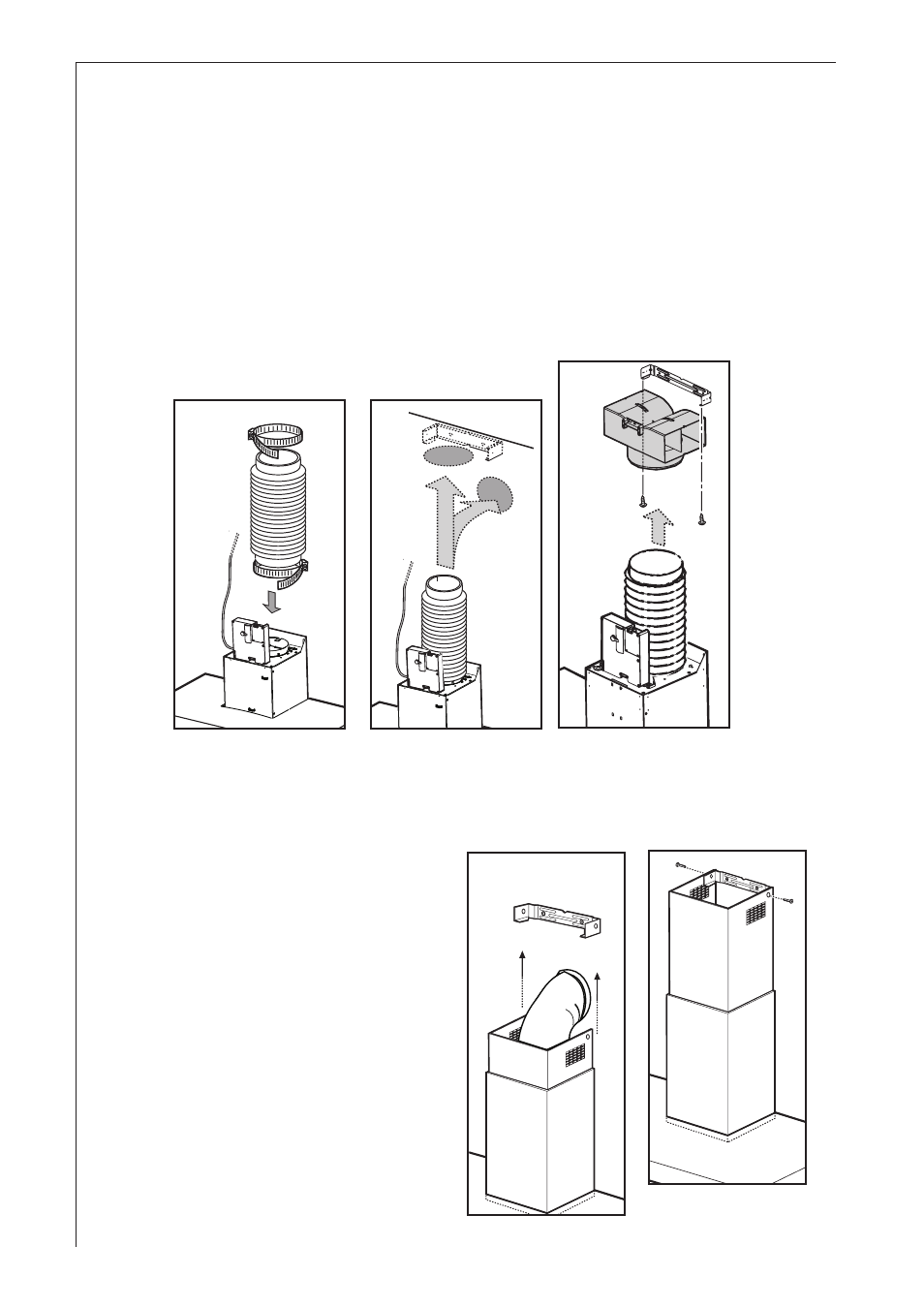

hotte en version aspirante. Fig. 12a-b
Dans le cas où l’on souhaiterait utiliser la hotte en version recyclage,
fixer alors à l’étrier de support le déflecteur et relier l’autre extrémité
du tuyau à l’anneau de raccordement placé sur le déflecteur. Fig.12c
Fig. 12a Fig. 12b Fig. 12c
Fig. 13a Fig. 13b
• Effectuer le raccordement
électrique.
• Faire glisser la partie inférieure
de la cheminée en couverture
complète du groupe
d’aspiration jusqu’à l’insérer à
l’endroit prévu au-dessus de la
hotte. Fig. 13a
• fixer la partie supérieure de la
cheminéeau-dessus à l’aide
de 2 vis à l’étrier de support
cheminées. Fig. 13b
• Fixer la grille d’aspiration.
