48
Installation de la hotte
• Enlevez la grille d’aspiration.

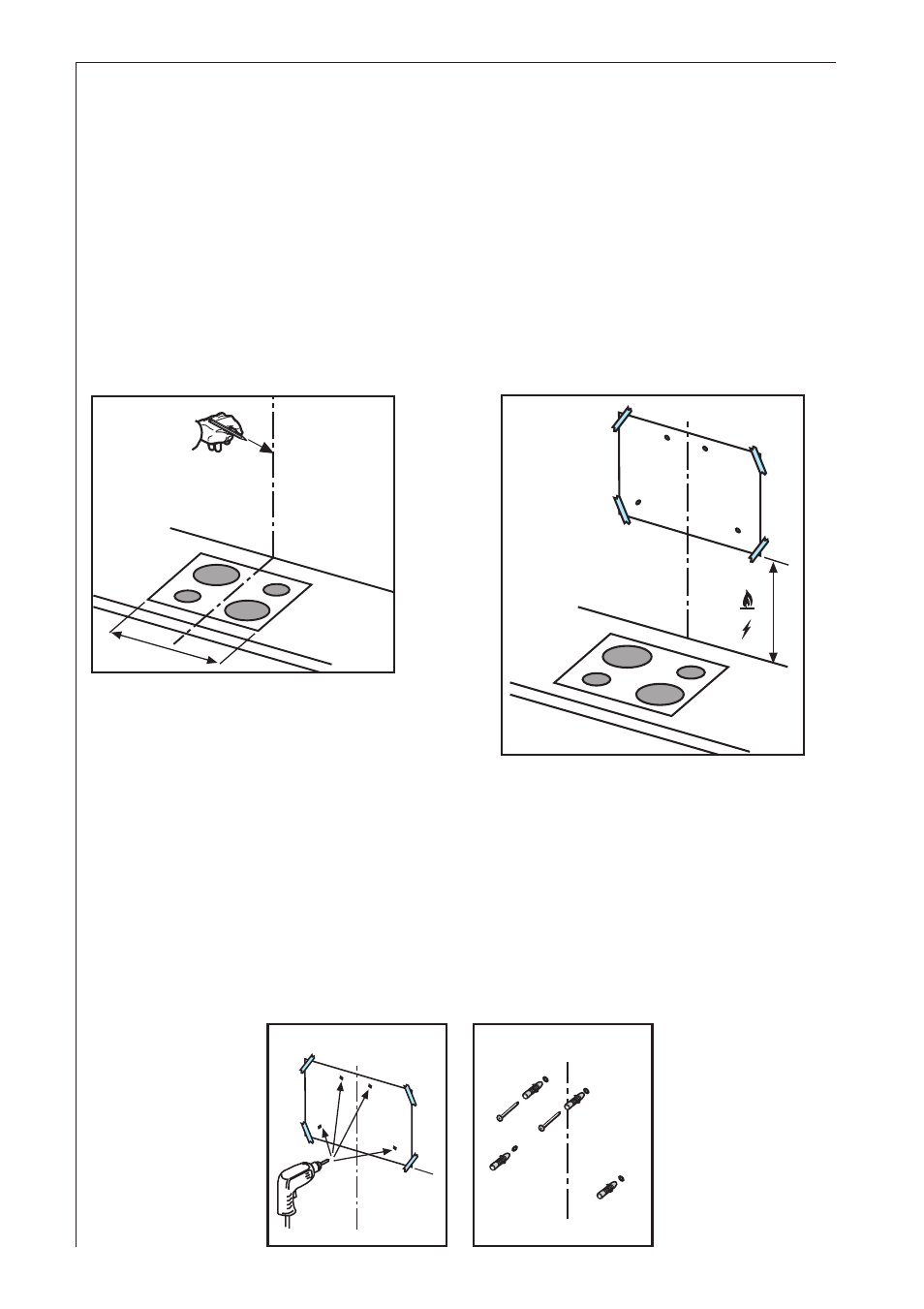

• A l’aide d’un crayon, réaliser une ligne sur la paroi, jusqu’au plafond,
correspondant à la ligne médiane, ce qui facilitera les opérations
d’installation. Fig. 7
• Appliquer le gabarit de perçage au mur: la ligne verticale médiane
imprimée sur le gabarit de perçage devra correspondre à la ligne
médiane dessinée sur le mur, en outre, le bord inférieur du gabarit de
perçage devra correspondre au bord inférieur de la hotte. Fig. 8
= =
Fig. 7
Fig. 8
• Forer comme indiqué sur le gabarit, insérer les chevilles au mur et
visser les 2 vis dans les trous supérieurs en laissant un espace entre
la tête de la vis et le mur d’environ 1cm. Fig. 9a-b
Remarque: Réaliser toujours tous les trous indiqués sur le gabarit:
les 2 supérieurs servent pour accrocher la hotte tandis que les trous
inférieurs (généralement 2 latéraux) servent pour la fixation définitive
et de sécurité.
Ш 8
Ш 8
5x45
Ø 8
Fig. 9a Fig. 9b
