Page 269
Bulgarian - 6
Разглеждане на таблото за връзка
Винаги когато включвате аудио или видео система в телевизора, се уверете, че всички елементи са изключени.
N
При свързване на външно устройство трябва цветът на свързващата клема да съвпада с този на кабела.
N
Цветът и формата на уреда може да се различава за различните модели.
N
1
LAN
Свържете LAN кабел към този порт, за да се свържете към
мрежата.
2
POWER IN
Свържете предоставения захранващ кабел.
3
COMPONENT IN
Аудио (AUDIO L/R) и видео (Y/P
B
/P
R
) входове за Компонент.
4
PC IN (AUDIO / PC)
Свързване към гнездото за видео и аудио изход на вашия
компютър.
5
EXT 1, EXT 2
Входове или изходи за външни устройства като
видеокасетофон, DVD, видеоигри или видеодиск плейъри.
В режим EXT DTV Out поддържа само MPEG SD видео
N
и аудио.
В режим EXT Режим игри не е налично
N
Спецификации на вход/изход
Съединител
Вход
Изход
Video Audio(L/R) RGB
Video + Audio(L/R)
EXT 1
✔
✔
✔
Наличен е само
телевизионен или
DTV изход.
EXT 2
✔
✔
Изход, който можете
да изберете.
6
Слушалки
Ако искате да гледате телевизионна програма, без да
пречите на други хора в стаята, можете да включите
слушалки в телевизора.
Продължително използване на слушалки при висока
N
сила на звука може да доведе до увреждане на слуха
7
DIGITAL AUDIO OUT (OPTICAL)
Свързване към Цифров Аудио Компонент.
8
SERVICE
Съединител за сервизни цели.
9
AUDIO OUT(AUDIO R/L)
Свързване на RCA аудио сигнали от телевизор към
външен източник, като например аудио уредба.
0
ANT IN
75Ω коаксиален съединител за антена/кабелна мрежа.
!
HDMI IN 1, 2(DVI), 3
За свързване от HDMI към HDMI не е необходима
допълнителна аудио връзка.
Когато използвате връзка с HDMI/DVI кабел,
-
трябва да използвате гнездото HDMI IN 2(DVI).
Какво е HDMI?
N
- Висококачествен мултимедиен интерфейс –
позволява прехвърлянето на висококачествена
видеоинформация и множество канали за цифрово
аудио.
- Изводът HDMI/DVI поддържа свързване на DVI към
разширително устройство с подходящия кабел
(не е предоставен). Разликата между HDMI и DVI е,
че HDMI устройството е с по-малък размер, има
инсталирана HDCP (Цифрова защита срещу
копиране с широка честотна лента) и поддържа
цифрово аудио с множество канали.
DVI AUDIO IN
DVI аудио входове за външни устройства.
Поддържани режими за HDMI/DVI и Компонентен
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50Hz
X
X
X
O
O
O
O
HDMI/DVI 60Hz
X
O
X
X
O
O
O
Компонент
O
O
O
O
O
O
O

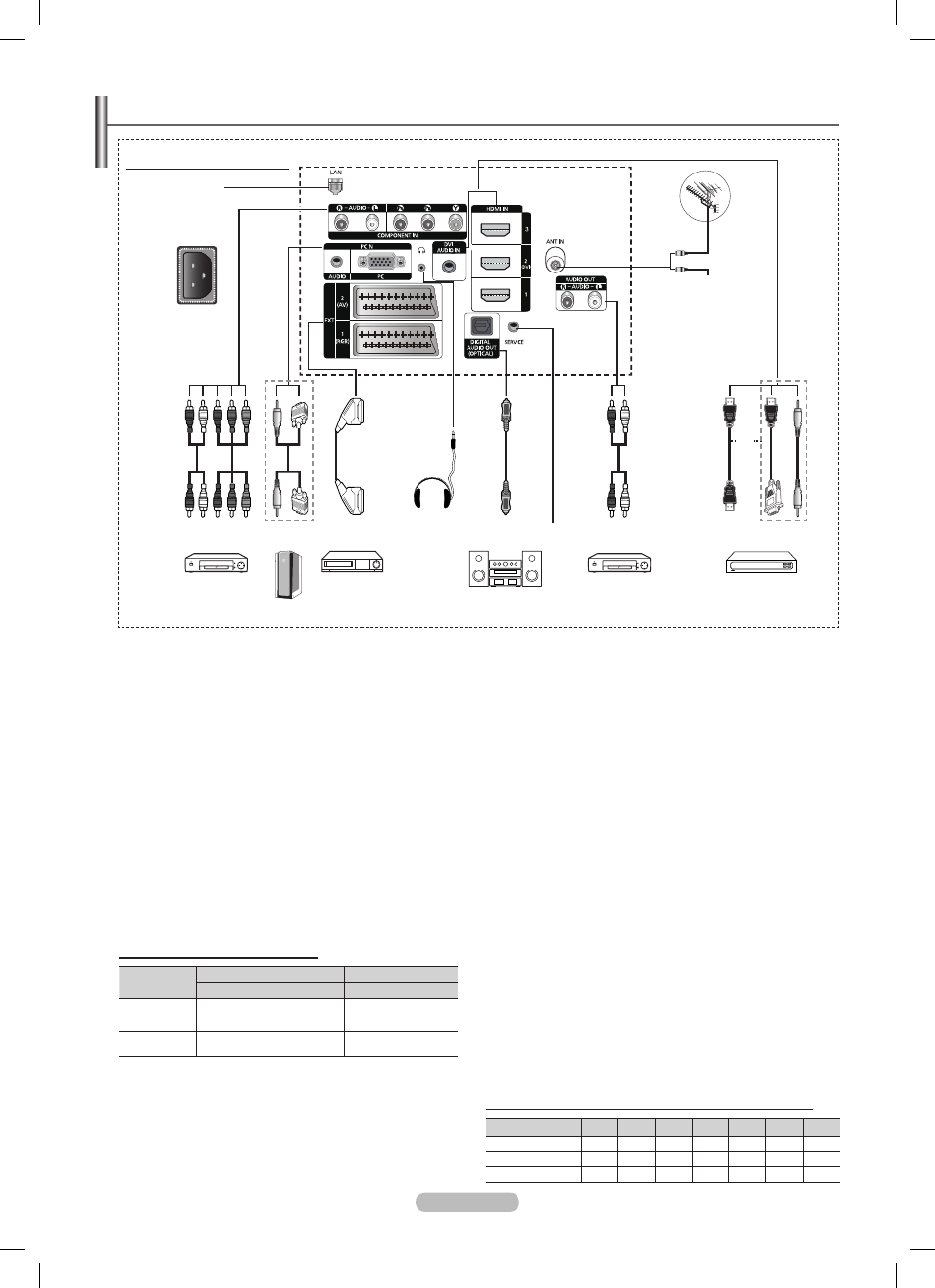

Задно табло на телевизора
Кабелна телевизионна
мрежа
или
или
2
5
4
3
9
!
7
0
8
6
1
