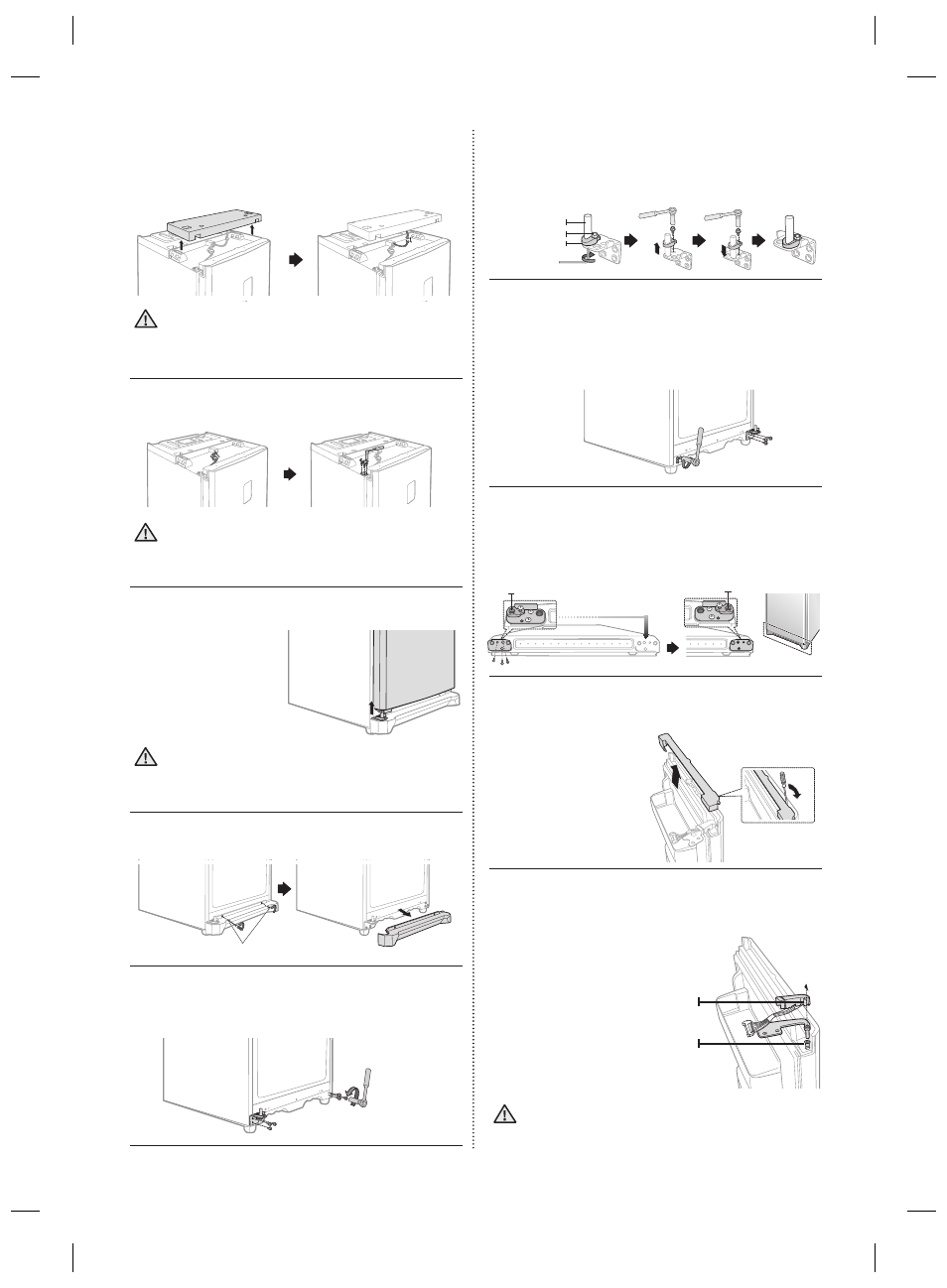

12_ üzembe helyezése 12_ üzembe helyezése
7. Hajtsa ki a csavart a fémdarab eltávolításához.
Válassza szét a pánt tengelyét a hatlapfejű
kulccsal és cserélje ki a pánt tengelyét a másik
oldalon lévő fémdarabbal.
8. A forgópántot illessze a fagyasztó jobb alsó
oldalára, ahonnan a 6. lépésben előzőleg
eltávolította a csavarokat. A jövőbeni felhasználás
érdekében csavarja be a mélyhűtő bal alsó
oldaláról kihajtott csavarokat.
9. Hajtsa ki a csavarokat a mélyhűtő ajtajának bal és
jobb alsó oldaláról. Az ajtóütközőt helyezze át bal
oldalról a jobb oldalra. Helyezze át jobb oldalról
bal oldalra az ajtóütközőt.
10. Távolítsa el a mélyhűtő ajtajának tetején lévő
vezeték burkolatát, hogy át tudja helyezni a
vezetékeket.
11. Távolítsa el a pántot a mélyhűtő ajtajáról.
Válassza le a bal oldali forgópánt fedelét és
húzza ki a vezetékeket a pánt fedeléből.
Ügyeljen arra, hogy a forgópánt fedelének
eltávolításakor ne rongálja meg az elektromos
vezetékeket.
2. Távolítsa el a műanyag fedelet és feltétlenül
válassza le a hozzá csatlakoztatott kábelt.
A műanyag burkolat eltávolítása után ellenőrizze
az ajtó megfordításához szükséges alkatrészeket.
Ügyeljen arra, hogy a műanyagfedél
eltávolításakor ne rongálja meg az
elektromos vezetékeket.
3. Válassza le a vezetéket, majd hajtsa ki a 3
csavart.
Az elektromos vezetékek szerelése előtt
csatlakoztassa le a fagyasztót a hálózati
feszültségről.
4. Egyenesen felfelé emelve vegye le óvatosan az
ajtót az alsó pántról.
A fagyasztó ajtaja nehéz, ezért az
eltávolításakor ügyeljen arra, hogy ne sérüljön
meg.
5. A 2 csavar kihajtásával vegye le az elülső láb
burkolatát.
6. Hajtsa ki a forgópántot rögzítő 3 csavart és a jobb
alsó lábnál lévő 3 csavart is, ahová az eltávolított
forgópántot rögzíteni fogja.
VIGYÁZAT!
VIGYÁZAT!
FIGYELMEZTETÉS
Csavarok Csavarok
10mm 10mm
10mm 10mm
Forgópánt tengelye Forgópánt tengelye
8 mm-es csavar 8 mm-es csavar
Forgópánt-emelő Forgópánt-emelő
10mm 10mm
10mm 10mm
Forgópánt-emelő alátét Forgópánt-emelő alátét Forgópánt-emelő alátét Forgópánt-emelő alátét
A pánt burkolata A pánt burkolata
Tömítőgyűrű Tömítőgyűrű
VIGYÁZAT!
