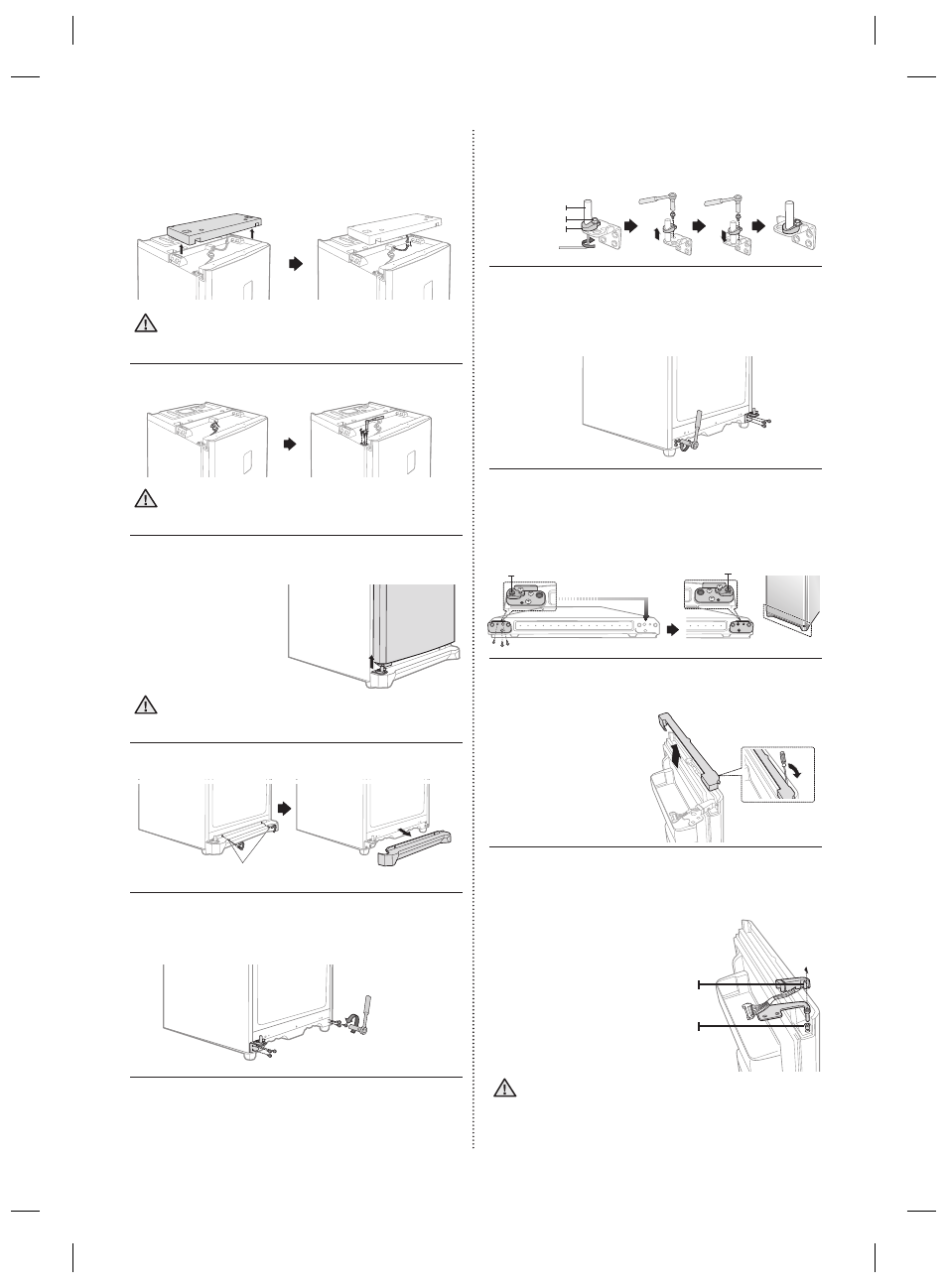

12_ sügavkülmiku paigaldamine 12_ sügavkülmiku paigaldamine
7. Esmalt eraldage kuuskantvõtmega hinge telg.
Keerake polt välja hinge tõstja eemaldamiseks ja
vahetage hinge telje ja tõstja pooled.
8. Kinnitage hing sügavkülmiku parema külje
alaossa, kust eemaldati poldid punktis 6.
Keerake sügavkülmiku vasaku külje alaosast
eemaldatud poldid tagasi tulevikus kasutamiseks.
9. Eemaldage kruvid sügavkülmiku ukse vasaku ja
parema külje alaosast.
Tõstke ukse stopper vasakult paremale.
Hinge tõstjad tuleb samuti vahetada.
10. Juhtmete poolte vahetamiseks eemaldage
sügavkülmiku ukse peal olev juhtmekate.
11. Eemaldage sügavkülmiku ukselt hing ja
tihendusrõngas. Eemaldage parempoolse hinge
kaas ja tõmmake juhtmed hingest välja.
Hinge kaane eemaldamisel ärge vigastage
elektrijuhtmeid.
2. Eemaldage plastmasskaas ja võtke lahti sinna
kinnitatud juhe.
Pärast plastmasskaane eemaldamist kontrollige
ukse ümberkeeramise detaile.
Plastmasskaane eemaldamisel ärge vigastage
elektrijuhtmeid.
3. Võtke juhtmed lahti ja eemaldage 3 polti.
Enne elektrijuhtmete käsitlemist veenduge, et
sügavkülmik on vooluvõrgust lahutatud.
4. Eemaldage uks alumiselt hingelt, tõstes seda
ettevaatlikult üles.
Sügavkülmiku uks on raske, ärge seda
eemaldades ennast vigastage.
5. Pärast 2 kruvi eemaldamist eraldage esijala kaas.
6. Keerake lahti 3 hinge pingutuskruvi ja 3 kruvi
esijala all vasakul küljel, kuhu kinnitatakse
eemaldatud hing.
ETTEVAATUST
ETTEVAATUST
HOIATUS
Kruvid Kruvid
10mm 10mm
10mm 10mm
Hinge telg Hinge telg
8 mm polt 8 mm polt
Hinge tõstja Hinge tõstja
10mm 10mm
10mm 10mm
Hinge tõstja Hinge tõstja Hinge tõstja Hinge tõstja
Hinge kaas Hinge kaas
Tihendusrõngas Tihendusrõngas
ETTEVAATUST
