10
Impiego
Il dispositivo BAV è
utilizzato prevalen-
temente per la tor-
nitura interna e per
la tornitura esterna
al tornio delle griffe
dolci di autocentrante
a tre griffe.
Il dispositivo con-
sente di predisporre
l´autocentrante,
entro pochi secondi,
nelle condizioni di
precarico richieste al
fi ni della successiva
lavorazione del
pezzo.
In posizione di ser-
raggio le facce attive
delle ganasce tornite
in tal modo aderisco-
no ad accoppiamento
geometrico e con
perfetta concen-
tricità.
Campi
d´applicazione
a) Tornitura di
griffe riportate non
temprate
b) Tornitura di griffe
monoblocco non
temprate (Osservare
le note riportate a
tergo)
c) Rettifi ca di griffe
riportate temprate
(Osservare le note
riportate a tergo)
Caratteristiche
costruttive
Un anello a spirale
forgiato, supportato
da una gabbia
robusta, è azionato
a mano, per mezzo
di una rotella zig-
rinata. La spirale
provvede a spostare
verso l´interno o
l´esterno le tre griffe
d´aggiustaggio di cui
ognuna è dotata di
una vite di aggancio.
Le griffe
d´aggiustaggio sono
invertibili.
La rotazione in senso
orario della rotella
zigrinata comporta
la riduzione del ø
d´aggancio.
La rotazione in
senso antiorario
della rotella zigrinata
comporta l´aumento
del ø d´aggancio.
Modalità d´uso
a) Tornitura interna
• Aggiustare le griffe
da tornire, con il
pezzo, al diametro
voluto (tenendo con-
to del sovrametallo).
• Applicare il
dispositivo BAV,
inserendo le teste
delle viti delle griffe
d´aggiustaggio negli
appositi fori ricavati
nelle griffe dolci.
• Ruotare la rotella zig-
rinata verso sinistra,
fi no al bloccaggio.
• Forzare
energicamente
verso l´interno
l´autocentrante,
con la chiave di
serraggio, contro
le teste delle viti
delle ganasce
d´aggiustaggio
(senza pezzo).
• Eseguire la tornitura
interna delle griffe.
• Disimpegnare
l´autocentrante
e rimuovere il
dispositivo BAV.
b) Tornitura esterna
al tornio
• Aggiustare le griffe
da tornire, con il
pezzo, al diametro
voluto (tenendo con-
to della sovraquota
di lavorazione).
• Applicare il dispositi-
vo BAV, inserendo le
teste delle viti delle
griffe d´aggiustaggio
negli appositi fori fi ca-
vate nelle griffe dolci.
• Ruotare la rotella zi-
grinata verso destra,
fi no al bloccaggio.
• Forzare energicamen-
te verso l´esterno
l´autocentrante,
con la chiave di
serraggio, contro le
teste delle viti delle
griffe d´aggiustaggio
(senza pezzo).
• Eseguire la tornitura
esterna delle griffe,
con l´utensile per
spogliare.
• Disimpegnare l´auto-
centrante e rimuove-
re il dispositivo BAV.

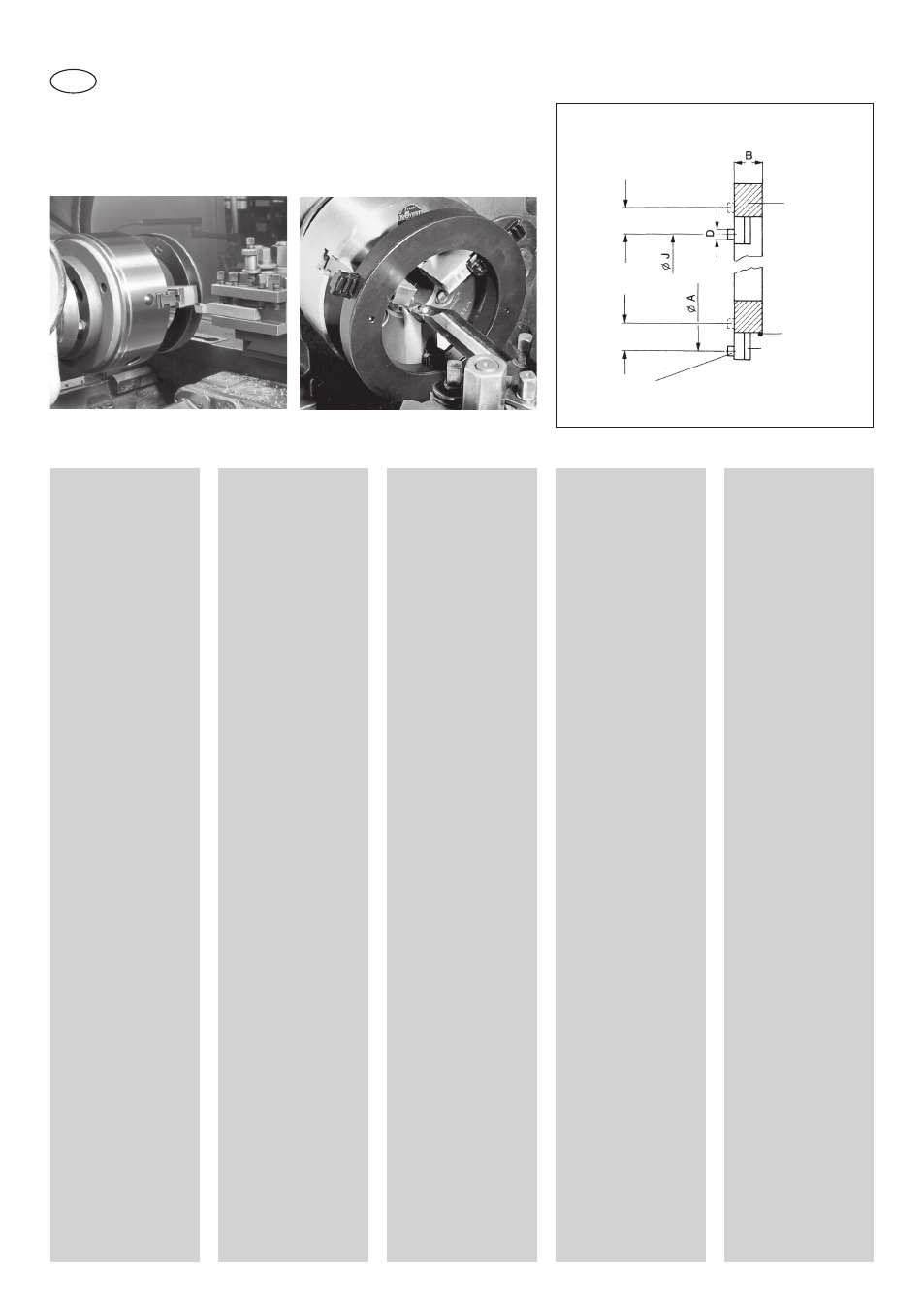

Dispositivo di tornitura griffe BAV – Tipo 091 I
Posizione normale
delle griffe
Campo di fi ssaggio
Campo
di fi ssago
Vite
d‘aggancio
Rotella
zigrinata
Griffe
d‘aggiustaggio
Gabbia
con anello
a spirale
Posizione griffe
invertite
Tornitura esterna al tornio di
griffe non temprate Tornitura interna di griffe non
temprate
