55
Cable negro: Fuente de conexión a tierra del chasis
Conecte el cable negro a una fuente de conexión a tierra del vehículo o a otra parte metálica limpia y sólida del
chasis. Asegúrese de quitar toda pintura o grasa que haya y fije este cable con un tornillo y un terminal de aro.

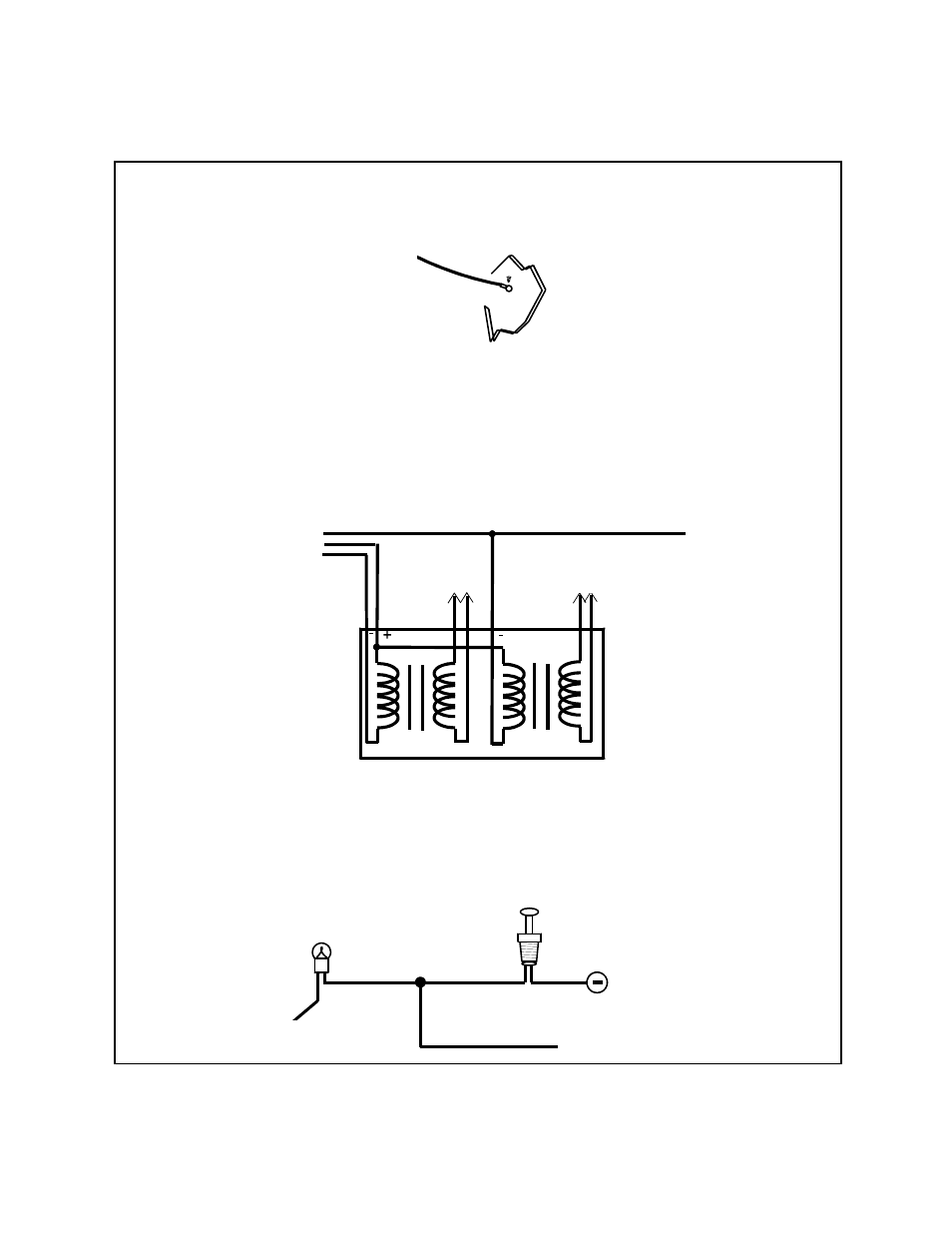

Detalle de la conexión a tierra del chasis
Cable marrón: Activación negativa de las puertas
Si la luz de estribo de la puerta del vehículo conmuta a tierra cuando se abre la puerta (la mayoría de los
automóviles GM e importados), debe conectar este cable a una salida negativa de uno de los interruptores de
clavija de la puerta del vehículo. En la mayoría de los casos, el cable marrón tendrá que estar conectado
solamente a un interruptor de puerta, independientemente de cuántas puertas tenga el vehículo, ya que la
mayoría de los circuitos de iluminación de puertas están conectados en paralelo. Consulte el siguiente diagrama
para obtener detalles de cableado.
Detalle de cableado negativo del interruptor de puertas
Cable testigo verde y naranja: Señal de entrada del taquímetro
Este cable controlará constantemente la velocidad de taquímetro del motor mientras la unidad se encuentra
alimentada por el módulo de arranque remoto. Se pasará este cable a la entrada de taquímetro ECM del
vehículo o por el muro contrafuego hacia el compartimiento del motor y se conectará al lado negativo de la
bobina de encendido. Esta unidad de arranque remoto capta la velocidad del taquímetro del vehículo y, en la
mayoría de los casos, funcionará bien desde un conjunto multibobinas, independientemente de la cantidad de
cilindros. Si el vehículo tiene una sola unidad de bobina para cada cilindro, es probable que sea necesario
conectar este cable a más de un cilindro para una adecuada referencia de taquímetro. Consulte el detalle de
cableado de múltiples bobinas que aparece más adelante en este manual para obtener más información al
respecto.
Detalle de cableado de la entrada del taquímetro
Al cable marrón - entrada de activación
de puerta
A la caja de fusibles
con fusibles de +12 voltios
Superficie metálica
limpia y sin pintura
Cable negro del
módulo de control
Conjunto multibobinas
para 4 cilindros
Bujías 1 y 3
A la entrada de
taquímetro
de
arranque remoto
Al módulo de encendido
Bujías 2 y 4
