DETALLE DEL CABLE DE ARRANQUE AMARILLO
Cable AZUL: Salida de encendido 1
Conecte este cable al cable de encendido 1 del arnés del interruptor de encendido. Este cable tendrá +12
voltios cuando la llave de contacto se encuentre en las posiciones “RUN” u “ON” (encendido) y “START” o
“CRANK” (arranque) y 0 voltios cuando la llave de contacto esté en las posiciones “OFF” (apagado) y “ACCES-
SORY” (accesorios).
Cable VERDE CLARO: Salida de encendido 2
Conecte este cable al cable de encendido 2 del interruptor de encendido. Este cable tendrá +12 voltios cuando
la llave de contacto se encuentre en las posiciones “RUN” u “ON” (encendido) y, en algunos casos, las posiciones
“START” o “CRANK” (arranque) y 0 voltios cuando la llave de contacto esté en las posiciones “OFF” (apagado)
y “ACCESSORY” (accesorios).
Cable VIOLETA: Salida de accesorios
Conecte este cable al cable de accesorios del interruptor de encendido. Este cable tendrá +12 voltios cuando
la llave de contacto se encuentre en las posiciones ACCESSORY (accesorios) y “RUN” u “ON” (encendido) y 0
voltios cuando la llave de contacto esté en las posiciones “OFF” (apagado) y “START” o “CRANK” (arranque).

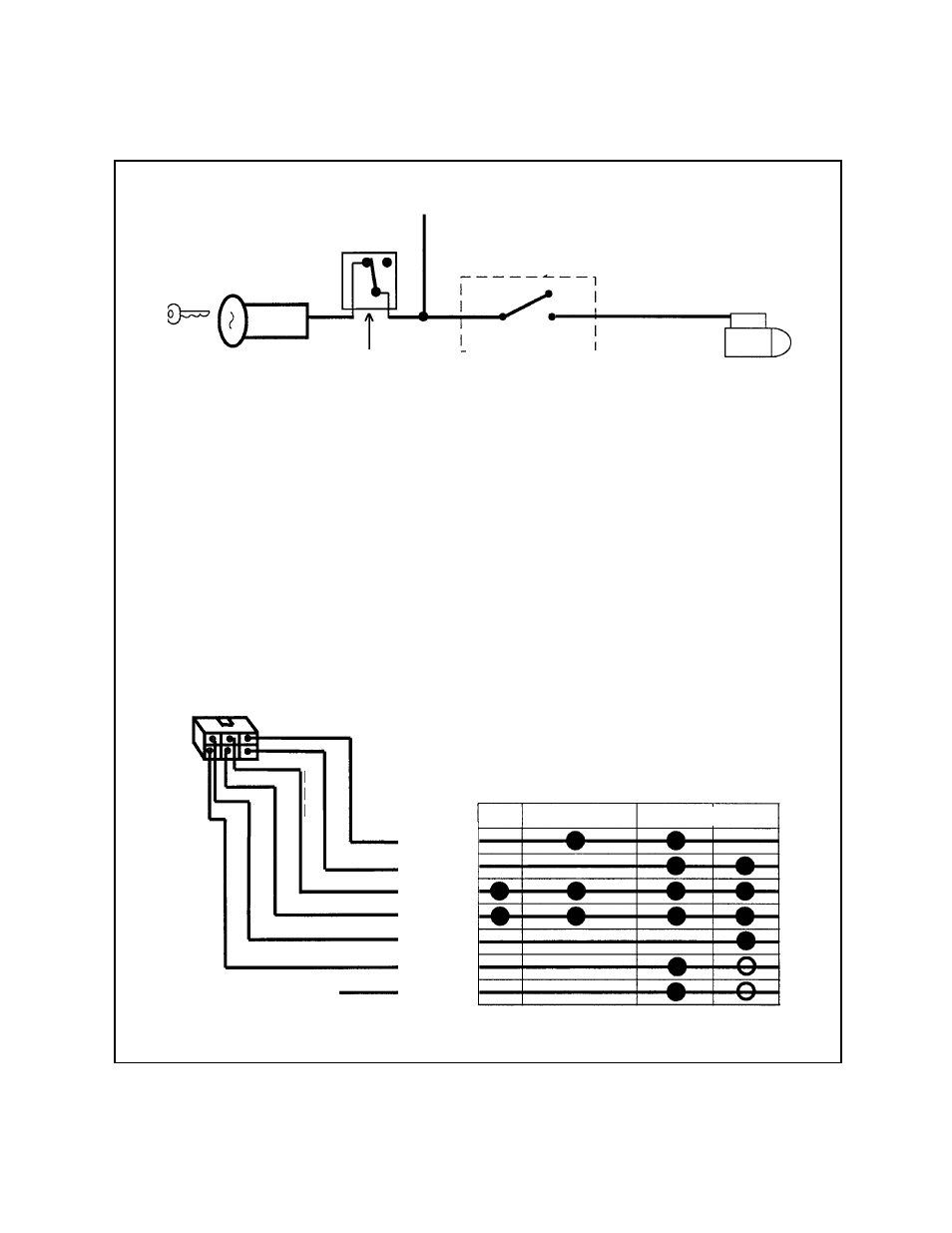

CABLEADO DEL ARNÉS DE ALIMENTACIÓN PRINCIPAL DE 6 CLAVIJAS
+12 V CC EN LA POSICIÓN INDICADA PARA LA LLAVE
PUEDE SER +12 V CC EN LA POSICIÓN INDICADAPARA LA LLAVE
* ESTE CIRCUITO NO SE REQUIERE SIEMPRE PARAINSTALACIÓN
Interruptor de
encendido
Relé de bloqueo
del arranque
(cuando se use uno)
Cerrado en “Park” o
“Neutral” solamente
Interruptor de
seguridad neutro
Conexión de arranque remoto
Motor del arrancador
POSICIÓN CLAVE DEL
INTERRUPTOR DE ENCENDIDO
VÉASE “CABLEADO
DEL CABLE CELESTE
DEL CONECTOR DE
ACCESORIOS”
APAGADO ACCESORIO
ENCENDIDO/
FUNCIONAMIENTO
ARRANQUE
ACCESORIOS
ENCENDIDO 1
BATERÍA 2
BATERÍA 1
ARRANQUE
ENCENDIDO 2
*ENCENDIDO 3*
