28
CONNEXIONS DE CÂBLAGE : Faisceau entrée / sortie des accessoires à broches multiples
Fil Blanc avec ligne Rouge : alimentation des feux de positions clignotants
Ce fil est le contact commun du relais de feux de position clignotants d’origine. Si le véhicule sur lequel on travaille a des feux
de position activés par commutateur sous +12 volts, connecter ce fil à une source de +12 volts avec fusible. (Max. 15
ampères).
REMARQUE : si les feux de position du véhicule sont mis à la terre, connecter ce fil à la masse du châssis.
Fil Blanc : sortie des feux de position clignotants
Ce fil est le contact normalement ouvert du relais de feux de position clignotants d’origine. Connecter ce fil au fil d’alimentation
des feux de position du véhicule. Voir le schéma ci-dessous pour plus de détails sur le câblage des circuits des feux de
position commutés positivement.

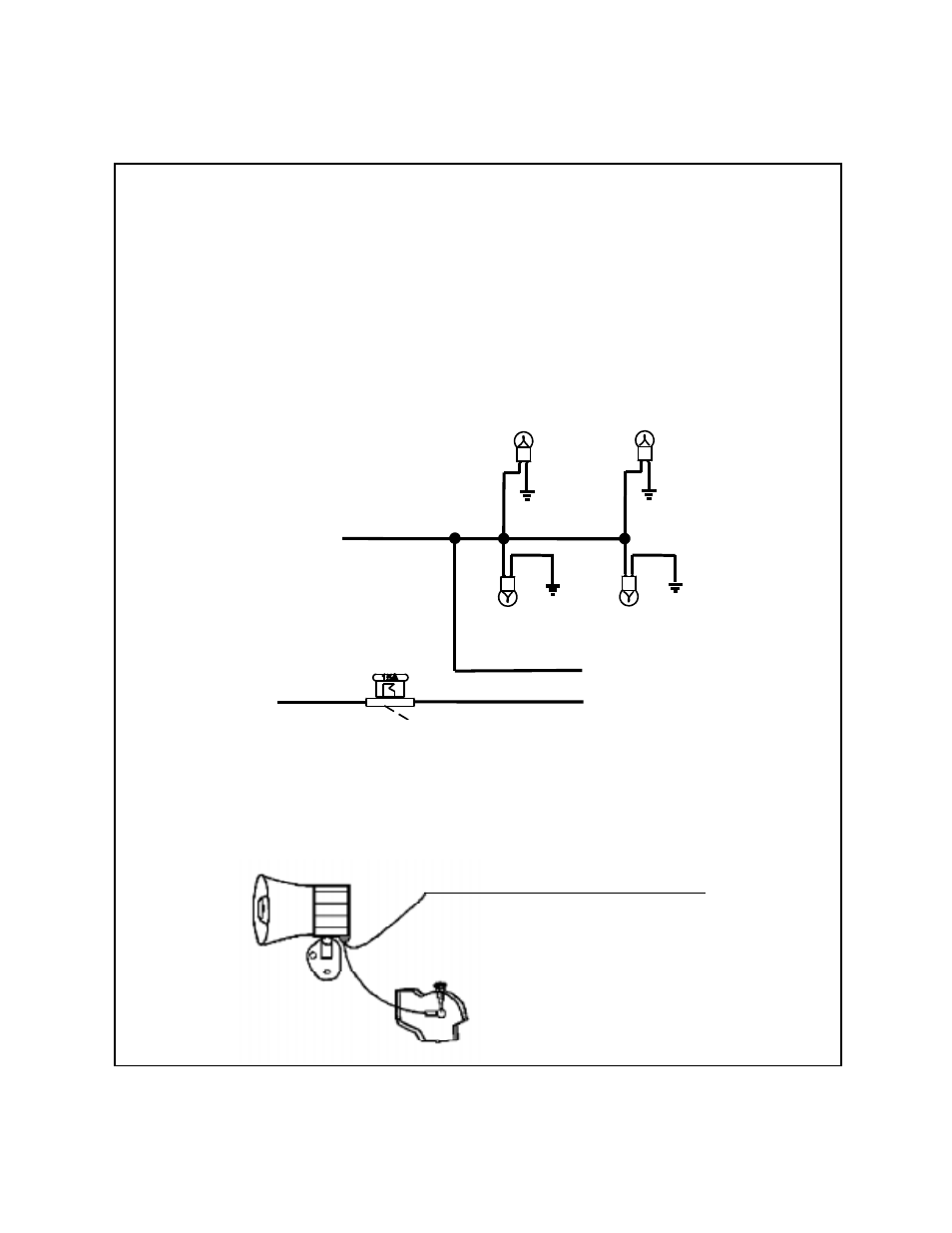

Détail du câblage des feux de position
Fusible ajouté de
15 ampères
Vers un source de tension
+12 volts constante
(voir Remarque si la terre
est commutée)
Feux de position du véhicule
En provenance du commutateur
de feux de position
Blanc venant du module de
démarrage télécommandé
Blanc avec ligne Rouge, fil venant du
module de démarrage télécommandé
Vers le fil Blanc à ligne Noire du module
Noir
Rouge
SIRENE
(-) Vers la masse chaissis du vehicule
Fil Blanc avec ligne Noire : (+) sortie sirène
Il s’agit du fil d’alimentation positif de la sirène. Acheminer ce fil dans un passe-câble à travers la cloison pare-feu jusqu’à
l’emplacement de la sirène. Connecter le fil Blanc avec ligne Noire au fil Rouge de la sirène. Fixer le fil Noir de la sirène à une
mise à la masse connue du châssis ou une surface métallique propre et pleine.
Détail du câblage de la sirène
