27
DÉTAIL DU FIL DE DÉMARRAGE JAUNE
Fil BLEU : Sortie allumage 1
Connecter ce fil au fil d’allumage 1 sortant du commutateur d’allumage. Ce fil indique une tension de +12 volts lorsqu’on
tourne la clé de contact sur les positions marche (ON/RUN) ou démarrage (START/CRANK) et une tension de 0 volt lorsque
la clé est tournée sur les positions arrêt (OFF) et accessoires (ACCESSORY).
Fil VERT : Sortie allumage 2
Connecter ce fil au fil d’allumage 2 sortant du commutateur d’allumage. Ce fil indique une tension de +12 volts lorsqu’on
tourne la clé de contact sur les positions marche (ON/RUN) et dans certains cas la position démarrage (START ou CRANK).
Le fil indique une tension de 0 volt lorsque la clé est tournée sur les positions arrêt (OFF) et accessoires (ACCESSORY).
Fil MAUVE : Sortie accessoires
Connecter ce fil au fil d’accessoires sortant du commutateur d’allumage. Ce fil indique une tension de +12 volts lorsqu’on
tourne la clé de contact sur les positions accessoires (ACCESSORY) ou marche (ON/RUN) et une tension de 0 volt lorsque
la clé est tournée sur les positions arrêt (OFF) et démarrage (START/CRANK).

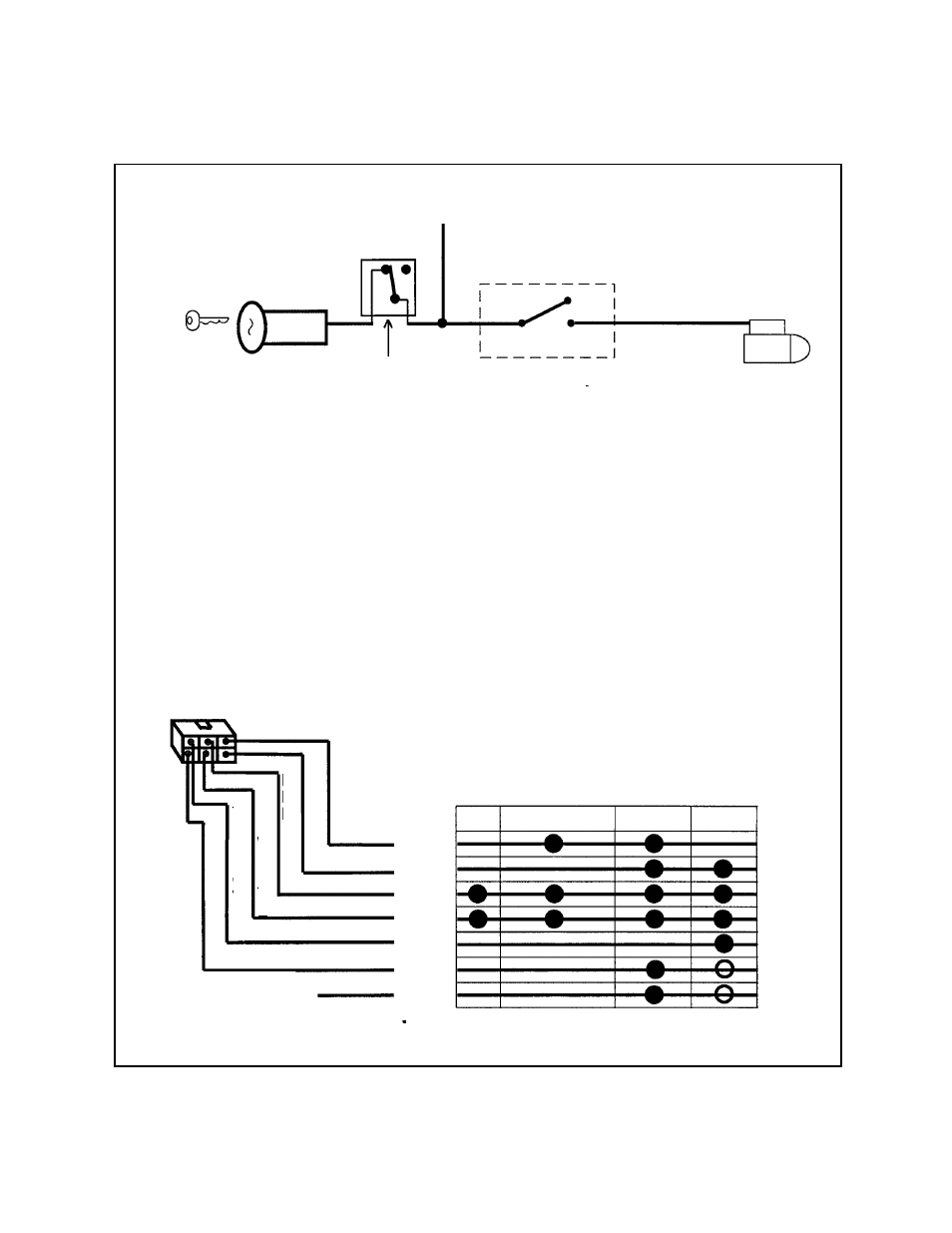

CÂBLAGE DU FAISCEAU D’ALIMENTATION À 6 BROCHES
Relais d’inhibition du
démarreur (lorsque
celui-ci est utilisé)
Fermé sur Parking ou
Neutre seulement
Moteur de
démarreur
Commutateur de
sécurité neutre
Bouton commutateur
d’allumage
+12 VOLTS SUR LA POSITION DE COMMUTATEUR INDIQUÉE
PEUT ÊTRE +12 VOLTS SUR LA POSITION DE COMMUTATEUR INDIQUÉE
* CE CIRCUIT N’EST PAS TOUJOURS NÉCESSAIRE POUR L’INSTALLATION
VOIR *CâBLAGE DU
C O N N E C T E U R
D’ACCESSOIRES, FIL
BLEU CLAIR
ACC
ALL 1
BAT 2
BAT 1
DÉMAR
ALL 2
*ALL 3*
V
E
R
T
J
A
U
N
E
B
L
E
U
R
O
U
G
E
B
L
A
N
C
R
O
U
G
E
M
A
U
V
E
POSITIONS DE LA CLÉ DE CONTACT
ARRêT ACCESSOIRES MARCHE DÉMARRAGE
Connexion de démarrage télécommandé
