M
anuale di istruzioni - I
taliano - IT
7

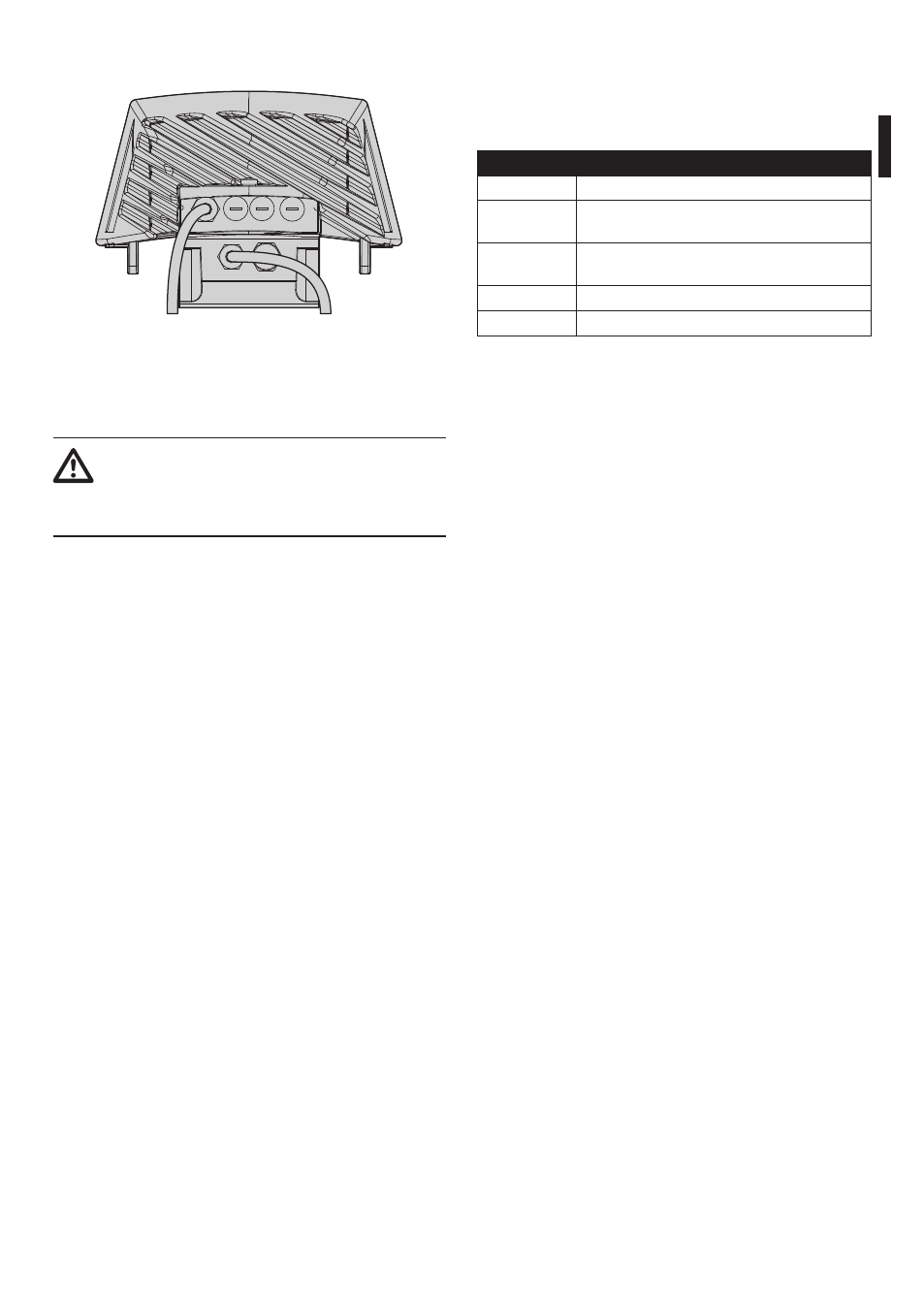

7.1.3 Cablaggio versione 90/240Vac
Cavo di controllo Alimentazione
Fig. 7
7.1.3.1 Cavo di alimentazione versione
90/240Vac
Il dispositivo è un apparecchio di Classe I.
Il collegamento alla terra di sicurezza del
cavo giallo verde è pertanto necessario ai
fini della sicurezza elettrica.
L'illuminatore viene provvisto con un cordone di
alimentazione lungo 2m.
Cavi di alimentazione, colori blu, marrone, giallo/
verde: Collegare il cavo marrone alla fase, il blu al
neutro e il giallo/verde alla terra di sicurezza.
Per le distanze massime e la sezione consigliate dei
cavi,fare riferimento al paragrafo relativo.
7.1.3.2 Cavo di controllo telemetria
Il prodotto presenta un cavo di controllo per la
gestione di un contatto di ingresso ed un contatto di
uscita.
COLORI E FUNZIONALITà DEL CAVO DI CONTROLLO
Colore cavo Funzione
Rosso
Ingresso per accensione tramite contatto
pulito esterno
Verde Ingresso per accensione tramite contatto
pulito esterno
Bianco Uscita contatto pulito (Follow)
Nero Uscita contatto pulito (Follow)
Tab. 2
Contatto in ingresso: Permette una accensione
da remoto dell'illuminatore mediante un contatto
pulito applicato tra le estremità dei cavi rosso e verde.
Per un corretto funzionamento, assicurarsi di avere
disabilitato la fotocellula (Fig. 9, pagina 9). Lo stato
del contatto di ingresso è il seguente:
• Ingresso contatto aperto (poli rosso e verde
isolati): Faro acceso
• Ingresso contatto cortocircuitato (poli rosso e
verde in cortocircuito): Faro spento
Contatto in uscita (Follow): L'uscita Follow
presenta un contatto pulito nei poli bianco e nero.
Il contatto di Follow può essere utilizzato per
accendere o spegnere in simultanea altri fari presenti
nell'impianto oppure controllare lo stato day/night
della telecamera. Lo stato del contatto di Follow è il
seguente:
• Uscita contatto aperto (poli bianco e nero
isolati): Faro acceso
• Uscita contatto cortocircuitato (poli bianco e
nero in cortocircuito): Faro spento
