Pag. 11 PTH910 / PTH911 3201
Données techniques
Mécanique
Pan 0-345° mouvement en horizontal
Vitesse 6° / seconde
Couple 22 Nm à la tension spécifiée
Tilt 0-350° mouvement en vertical
Vitesse 3° / seconde
Couple 40 Nm à la tension spécifiée
Charge maximum 30 Kg (66 lb) (balancé)
Protection
IP 66
Potentiomètre Linéaire 5Kohm multirévolution (5 révolution)-(seulement pour la version PTH910P / PTH911P)
Données générales
Construction Fonte d’aluminium ; toutes les parties internes sont traitées anticorrosion
Finition Vernissage RAL9002 à poudre époxyde
Posit. montage normale/à l’envers
Température de -23°C à +60°C (de -10°F à 140°F)
Dimensions 125x221x180 mm
Poids 6.4 Kg (14 lb)
Diamètre câble 10 mm
Données électriques
Alimentation PTH910 / PTH910P 230 V~ 50/60 Hz 26 W
PTH911 / PTH911P 24 V~ 50/60 Hz 26 W
Câblage 7 câbles 0,56mm2 (AWG 20) (Fonctions: gauche, droite, haut, bas, commun, autopan, Terre)
4 câbles 0,34mm2 (AWG 20) (Preset)

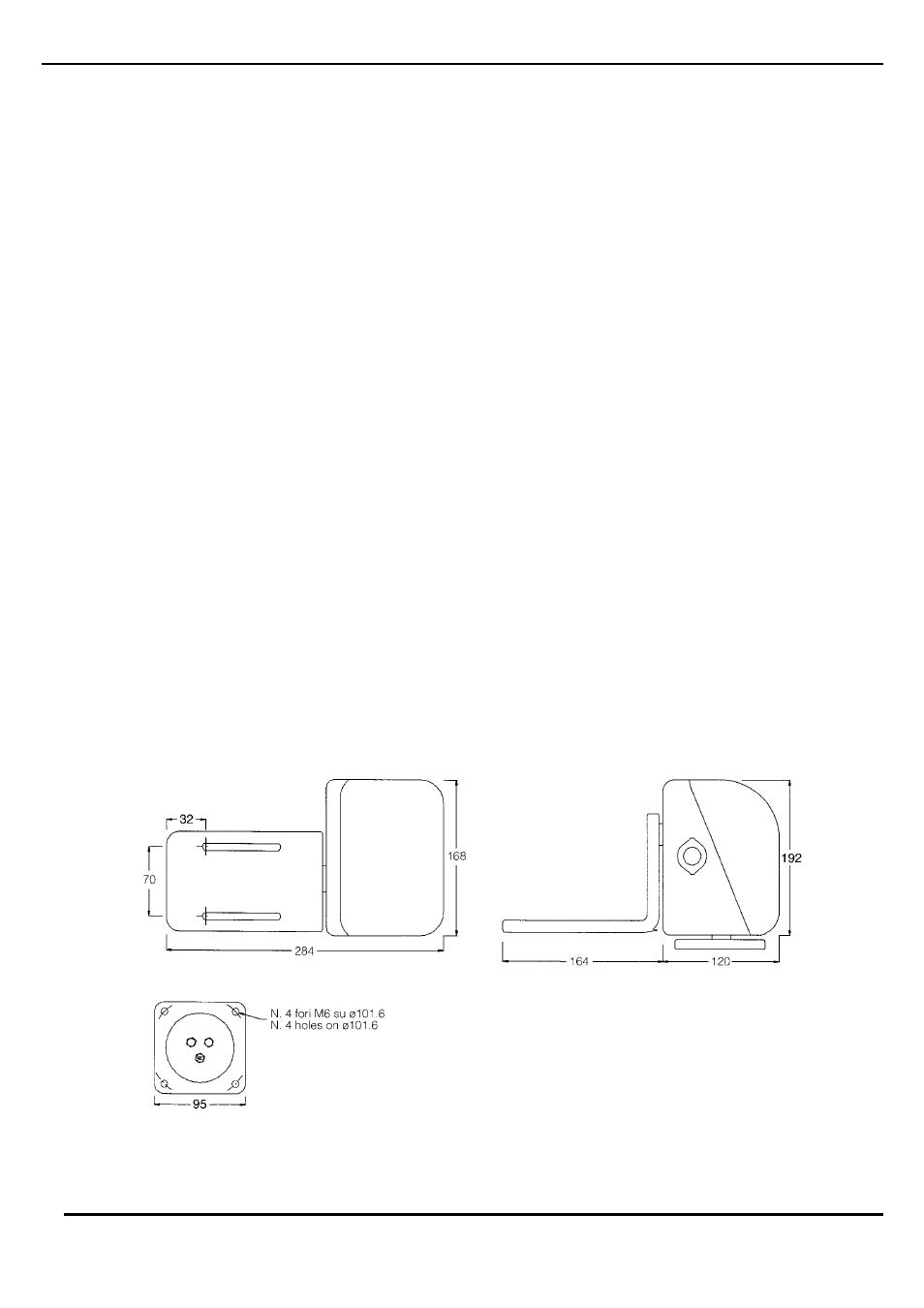

Dimensions
