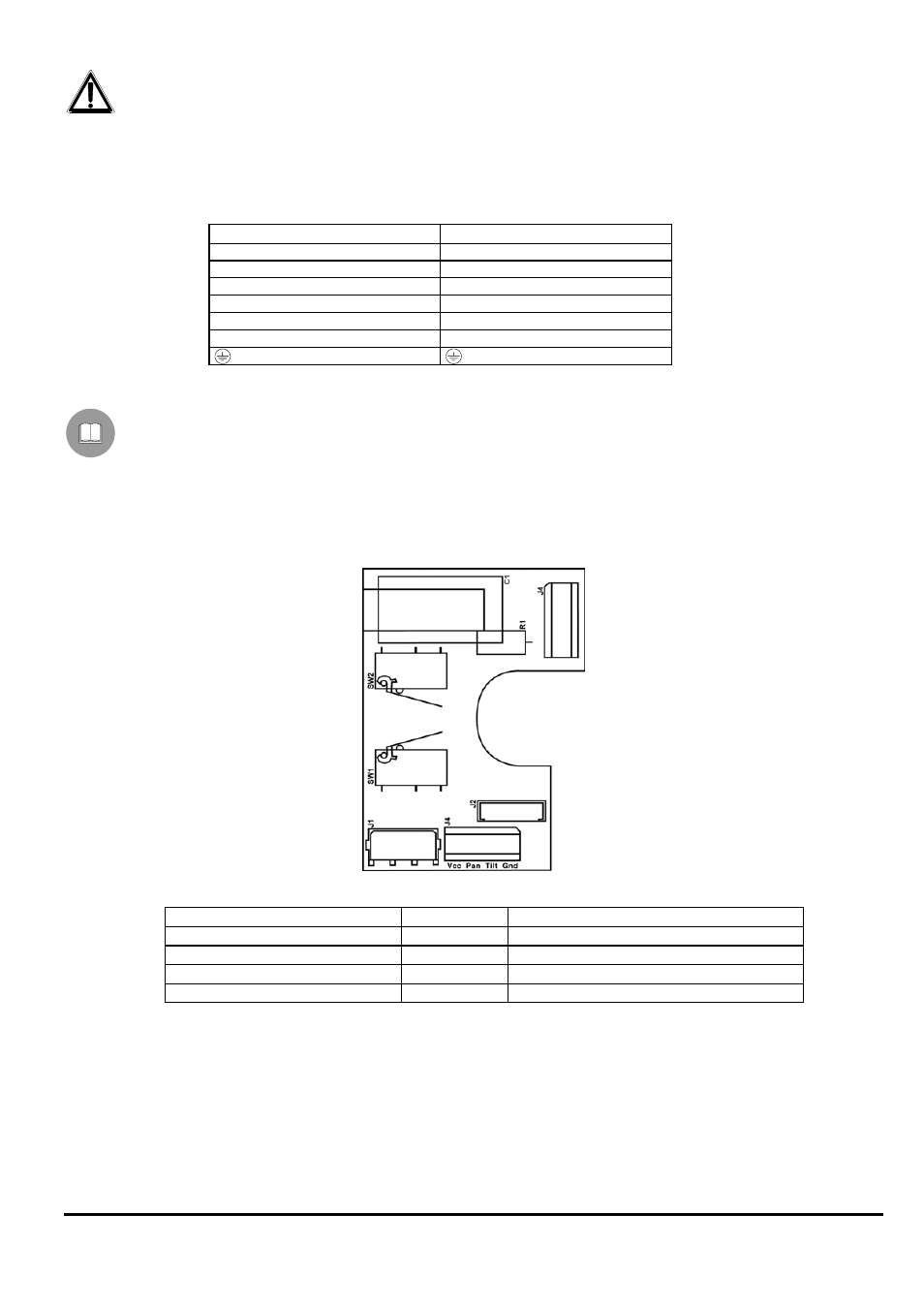

Raccordement de la tourelle au récepteur DTMRX1/DTRX3
ATTENTION: avant d’effectuer les raccordements, vérifier si la tension en sortie du récepteur correspond à la
tension de la tourelle (Se rapporter aux caractéristiques de la tourelle et au manuel DTMRX1/DTRX3).
Où l’on doit agir : plaque à bornes J1 sur la carte inférieure de la tourelle (voir figure), plaque à bornes du récepteur
(voir manuel DTMRX1/ DTRX3)
Réglages: raccorder la plaque à bornes de la tourelle à celle du récepteur selon le tableau suivant
Raccordement au récepteur
Borne J1 (tourelle)
COM
Com
DOWN
Down
UP
Up
RIGHT
Right
LETF
Left
AUTO
Auto
Raccordement de la Préselection au récepteur DTRX3( seulement PTH910P / PTH911P )
La procédure suivante doit être effectuée seulement pour les tourelles avec PRÉSELECTION et connectées
au récepteur DTRX3.
Où l’on doit agir : câble à 4 fils en sortie de la tourelle, bornier de la présélection du DTRX3 (voir manuel DTRX3)
Réglages: raccorder les 4 fils en sortie de la tourelle au bornier de la présélection du DTRX3 selon le tableau suivant
Raccordement sur DTRX3
Signifié
Borne J4 sur la tourelle
VCC
+5 Volt
Vcc
PAN
Horizzontal
Pan
TILT
Vertical
Tilt
GND
0 Volt
Gnd
