Videotec PTH900 - Manual (Page 15)

Pag. 11 PTH910 / PTH911 3201
Caratteristiche tecniche
Meccanica
Pan 0-345° movimento nel piano orizzontale
Velocità 6° al secondo
Coppia 22 Nm al voltaggio specificato
Tilt 0-350° movimento nel piano verticale
Velocità 3° al secondo
Coppia 40 Nm al voltaggio specificato
Carico massimo 30 Kg (66 lb) - (bilanciato)
Protezione IP 66
Potenziometro Lineare 5KOhm multigiro (5 giri)- (solo versione PTH910P / PTH911P)
Generali
Costruzione Fusione di alluminio;
Finitura Verniciatura RAL9002 con polveri epossidiche
Posiz. montaggio normale/rovescia
Temperatura
da -23°C a +60°C (da -10°F a 140°F)
Dimensioni 125x221x180 mm
Peso 6.4 Kg (14 lb)
Diametro cavo 10 mm
Caratteristiche elettriche
Alimentazione PTH910 / PTH910P 230 V~ 50/60 Hz 26 W
PTH911 / PTH911P 24 V~ 50/60 Hz 26 W
Cablaggio 7 fili 0,56 mm.² (AWG 20) (Funzioni: sinistra, destra, alto, basso, comune, autopan, Terra)
4 fili 0,34 mm.² (AWG 22) (Preset)

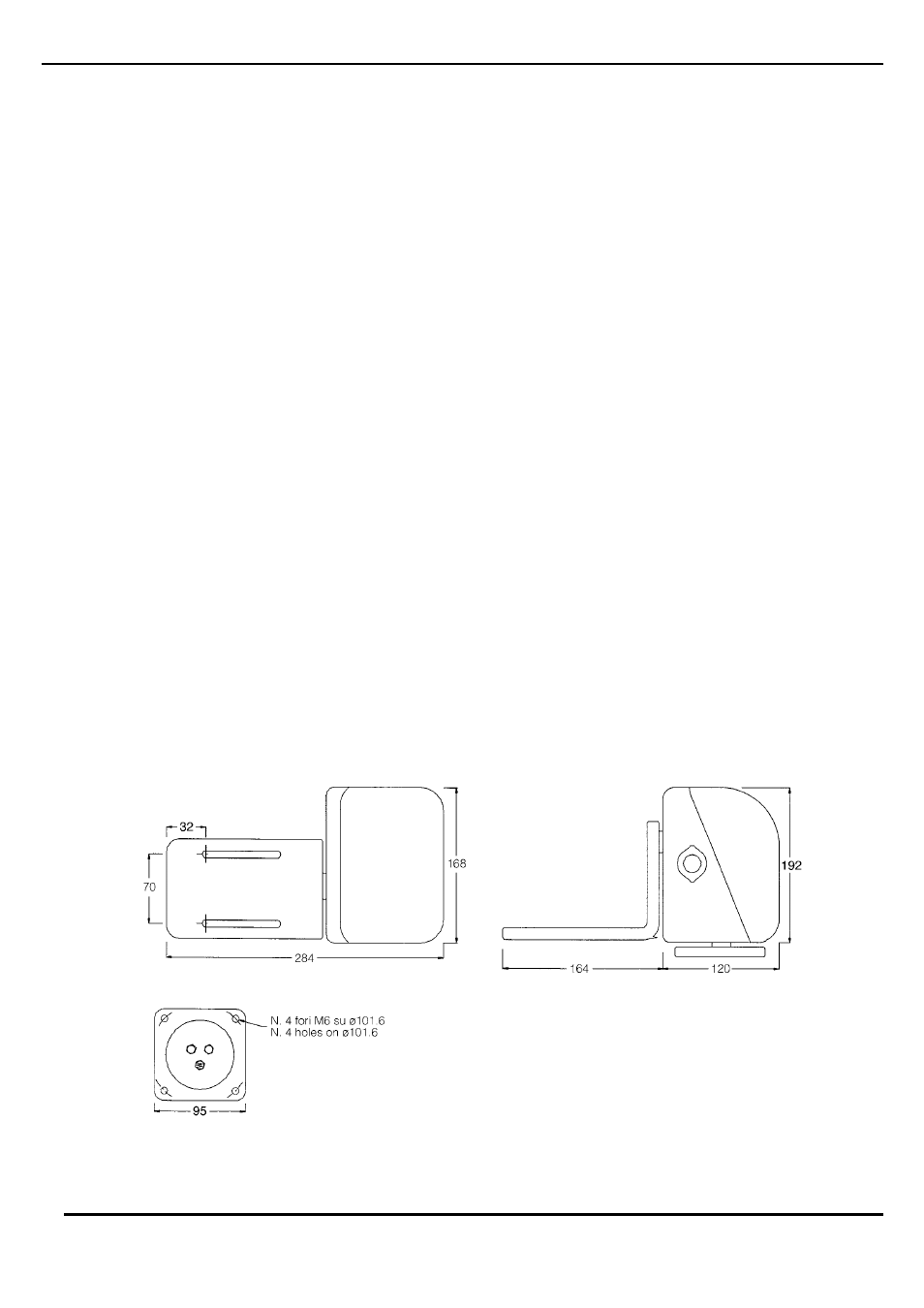

Dimensioni
