Seite 6 MNPTH3003803
Verbinder und Anschlüsse
Die Installationsprozedur muß nur von Fachpersonal ausgeführt werden: ein falscher Anschluß der
verschiedenen Anschlußgeräte kann zur Isolierung der Tastatur vom übrigen System führen.

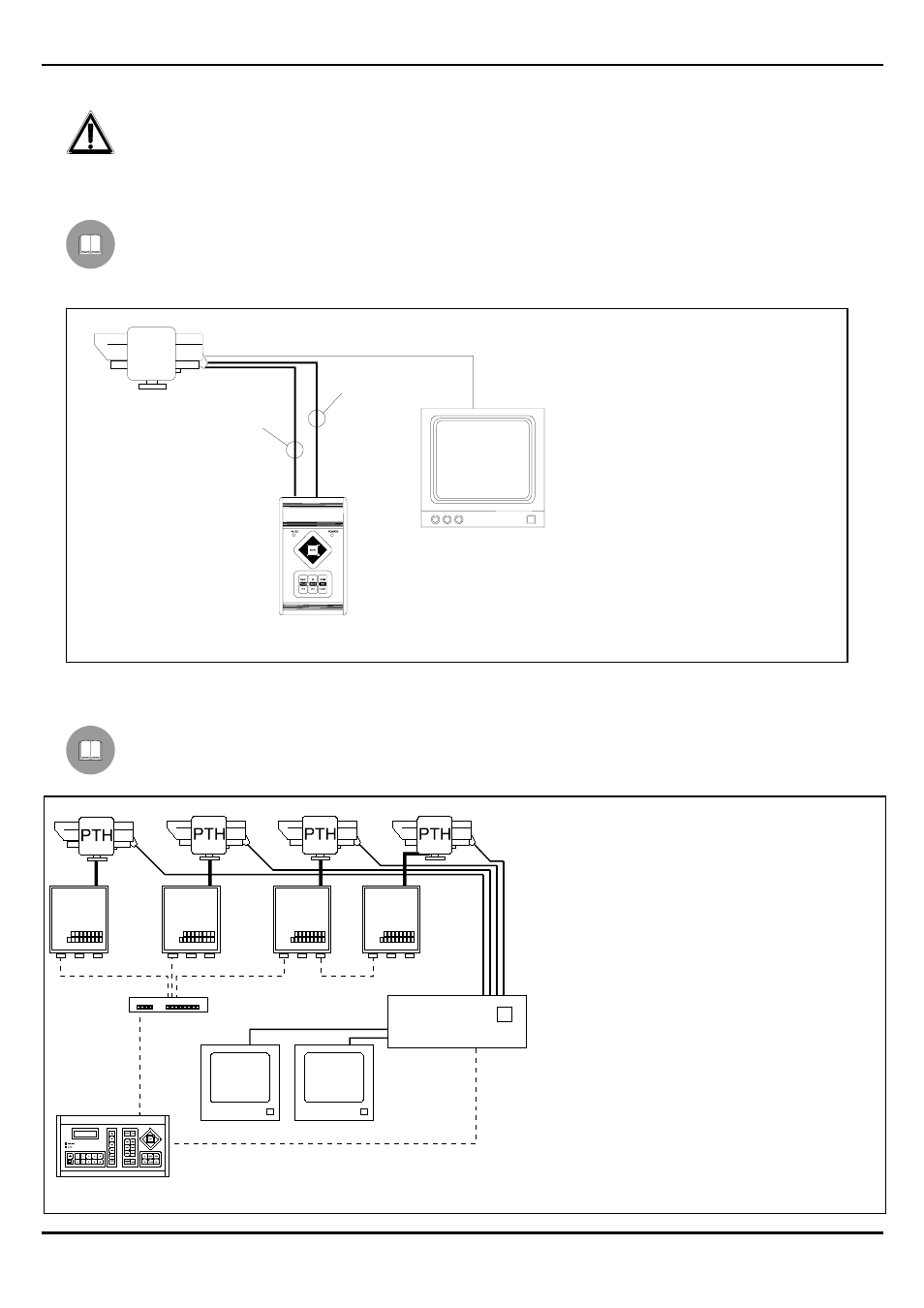

Installationsbeispiel
Anlage, von einem Bediener mit einem Monitor kontrolliert: der Bediener kontrolliert eine Schwenkvorrichtung
und die FOKUS- (FOCUS), ZOOM-, BLENDE-(IRIS)-Funktionen der Fernsehkamera:
VERWENDETES MATERIAL
Bedienungstastatur:
x 1
CBZ220/CBZ24-
Bedienungstastatur
Videoteil:
x 1
Monitor
Fernmessungsteil:
x 1 PTH310 / PTH311-
Schwenkvorrichtung
x 1 motorisierte Linse
Installationsbeispiel
Ein Bediener mit mehreren Monitoren, mit Kontrolle einer Serie von Schwerkvorrichtungen in gemischter
Konfiguration (Stern- und Kaskadenkonfiguration)
VERWENDETES MATERIAL
Bedienungstastatur:
x 1
DCS2-Bedienungstastatur
Videoteil:
x 1
SW164OSM-Video-Umschalter
x 2 Monitoren
x 4 Fernsehkameras
Fernmessungsteil:
x 1 DCMX -Steuerung für serielle Ubertragungen
x 4
DTRX3-Empfänger
x 4 PTH310 / PTH311 - Schwenkvorrichtungen
DTRX3 DTRX3 DTRX3 DTRX3
DCMX
DCS2
SW164OSM
CBZ220/CBZ24
Kabel mit 7 Drähten
zum Steuerung der
Schwenkvorrichtung
P&T Kabel mit 6
Drähten zum
Linsensteuerung
