Collegamento del brandeggio alle unità di comando

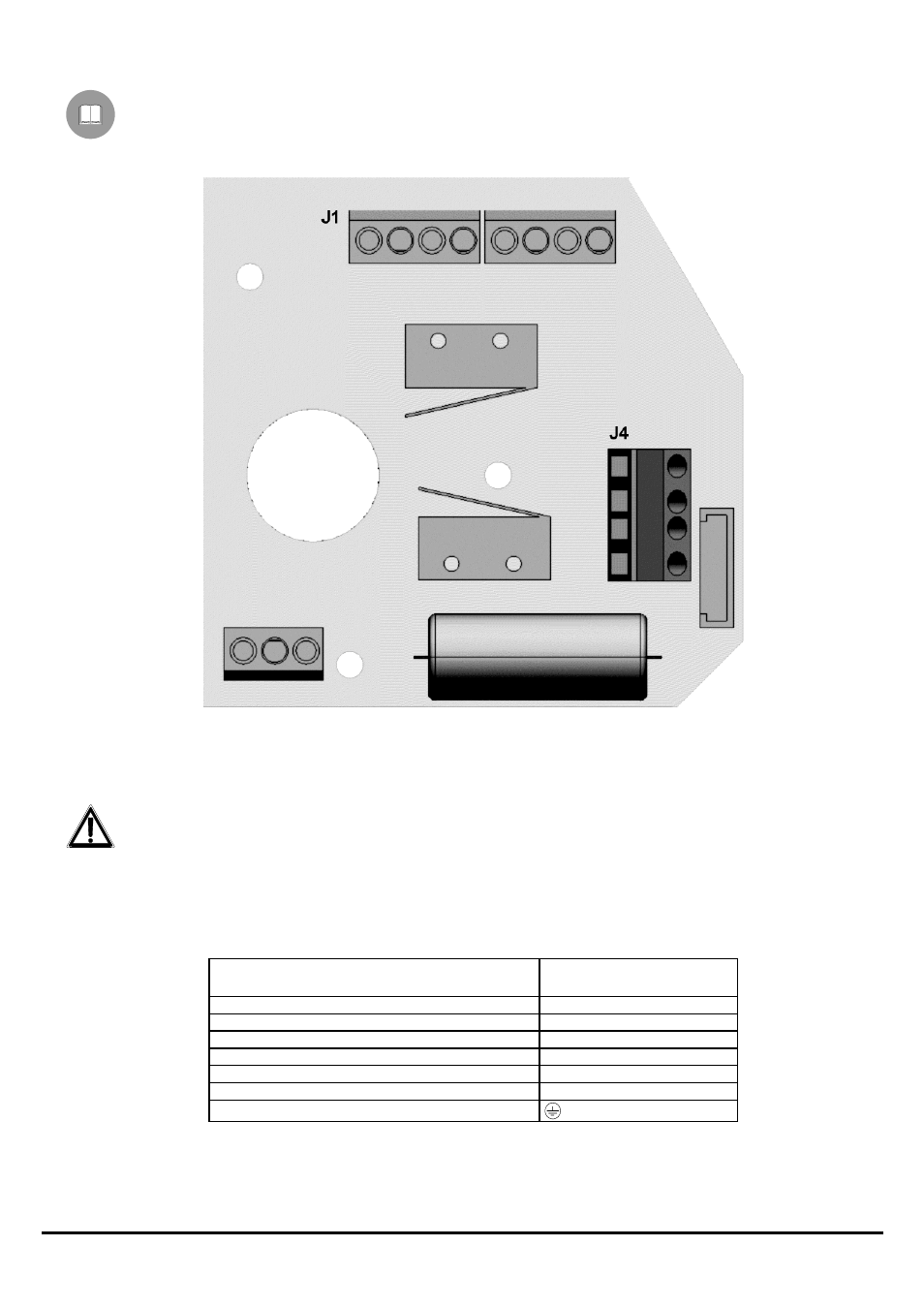

Nella figura seguente identificare la morsettiera J1 per il collegamento del brandeggio alle unità di comando:
Collegamento del brandeggio alla tastiera CBZ220/CBZ24
ATTENZIONE: prima di eseguire i collegamenti assicurarsi che la tensione in uscita dalla tastiera
CBZ220/CBZ24 corrisponda alla tensione del brandeggio (Fare riferimento ai dati di marcatura della tastiera e del
brandeggio).
Dove Agire: morsettiera J1 sulla scheda superiore del brandeggio (vedi figura)
Impostazioni: collegare i fili provenienti dalla tastiera al brandeggio secondo la tabella seguente :
Fili in uscita da CBZ220/CBZ24
Collegamento al
brandeggio
BIANCO
Com
MARRONE
Down
GIALLO
Up
GRIGIO
Right
ROSA
Left
VERDE
Auto
GIALLO/VERDE
