Pag. 6 MNPTH3003803
Connettori e collegamenti
La procedura di installazione deve essere effettuata soltanto da personale tecnico qualificato: il collegamento
non corretto delle varie periferiche può comportare l’isolamento della tastiera dal resto del sistema.

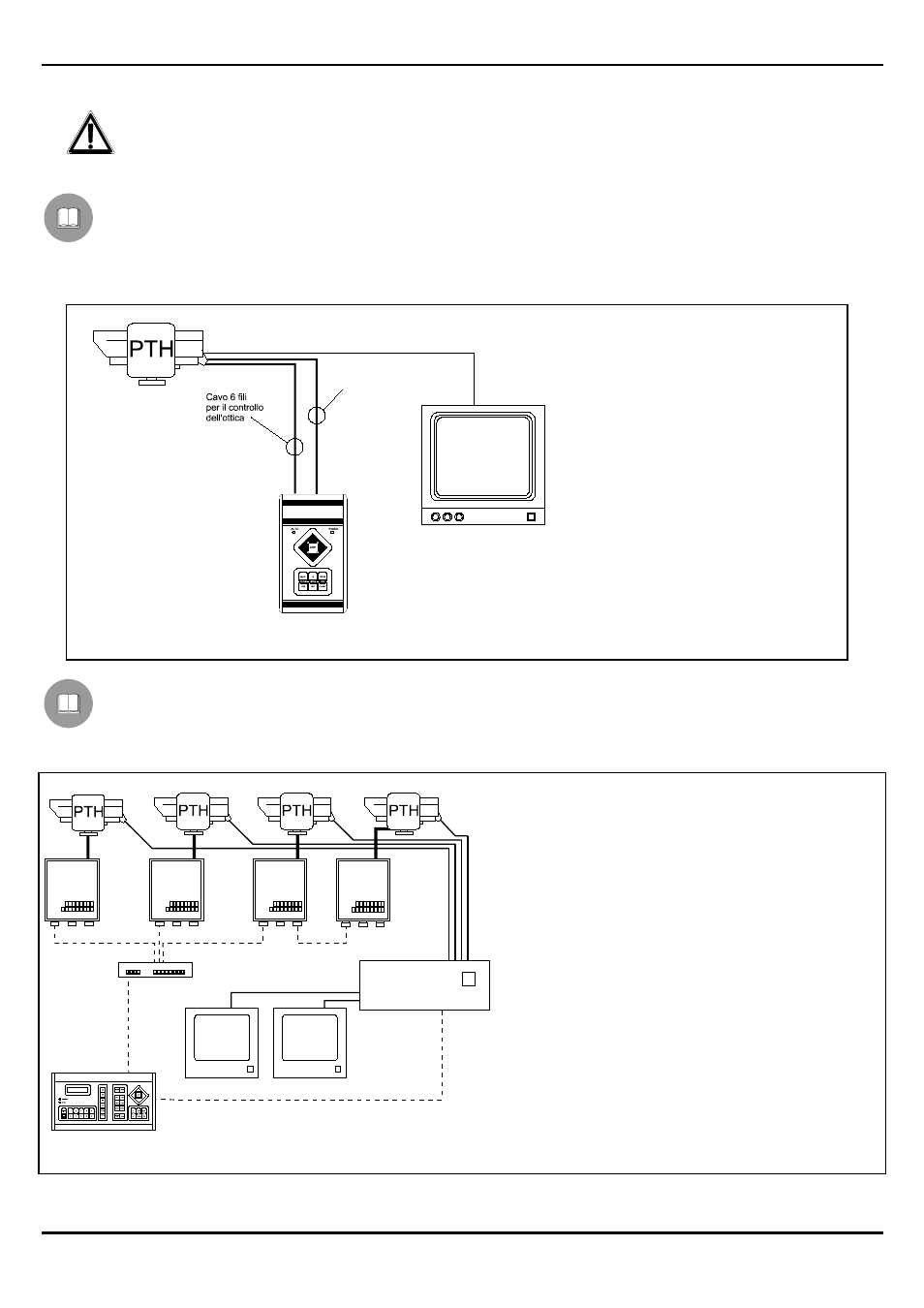

Esempio di installazione
Impianto controllato da un operatore con un monitor: l’operatore controlla un brandeggio e le funzioni di FUOCO
(FOCUS), ZOOM, DIAFRAMMA (IRIS) della telecamera:
MATERIALE IMPIEGATO
Tastiera di controllo:
x 1 tastiera di controllo
CBZ220/CBZ24
Gestione del video:
x 1
monitor
Gestione della telemetria:
x 1 brandeggio PTH310 / PTH311
x 1 ottica motorizzata
Esempio di installazione
Un operatore con più monitor, con controllo di una serie di brandeggi in configurazione mista (a stella e in cascata)
MATERIALE IMPIEGATO
Tastiera di controllo:
x 1 tastiera di controllo DCS2
Gestione del video:
x 1 commutatore video SW164OSM
x 2
monitor
x 4 telecamere
Gestione della telemetria:
x 1controllore di comunicazioni DCMX
x 4 ricevitori DTRX3
4 brandeggi PTH310 / PTH311
CBZ220/CBZ24
DTRX3 DTRX3 DTRX3 DTRX3
DCS2
SW164OSM
DCMX
Cavo 7 fili
per il controllo del
brandeggio
