Anschlussdiagramm, Zuordnung/funktion der anschlüsse – Kenwood DPX504U User Manual
Page 34

P.CONT
REMOTE CONT
REMOTE INPUT
STEERING WHEEL
ANT.
CONT
MUTE
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
34 | Kurzanleitung

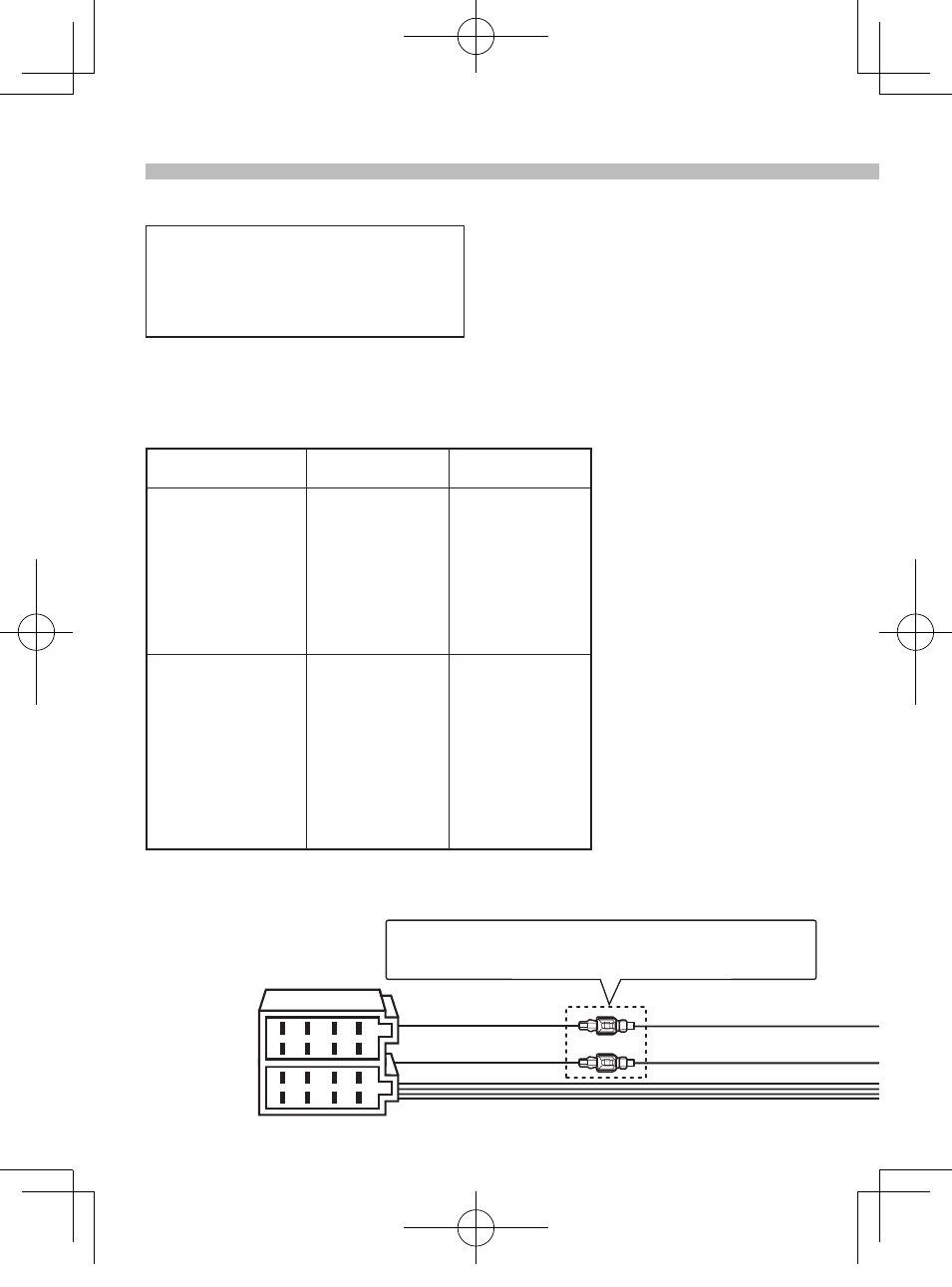

Anschlussdiagramm
⁄
Siehe
Rot (Zündkabel)
Gelb (Batteriekabel)
Rot (Stift A–7)
Gelb (Stift A–4)
Anschluss A
Anschluss B
Zuordnung/Funktion der Anschlüsse
Stiftnummern für
ISO-Anschlüsse
Kabelfarbe
Funktionen
Externer
Stromanschluss
A-4
gelb
Batterie
A-5
blau/weiß
Stromsteuerung
A-6
orange/weiß
Dimmer
A-7
rot
Zündung (ACC)
A-8
schwarz
Erdungsanschluss
(Masse)
Lautsprecheranschluss
B-1
lila
hinten rechts (+)
B-2
lila/schwarz
hinten rechts (–)
B-3
grau
vorne rechts (+)
B-4
grau/schwarz
vorne rechts (–)
B-5
weiß
vorne links (+)
B-6
weiß/schwarz
vorne links (–)
B-7
grün
hinten links (+)
B-8
grün/schwarz
hinten links (–)
⁄
• Lautsprecherimpedanz : 4 – 8 Ω
• Maximaler Versorgungsstrom des USB-
Anschlusses : 500 mA
