44 | KDC-4547U/ KDC-4047U/ KDC-4047UGY/ KDC-4047UM/ KDC-414UM/ KDC-414U
Guía de función del conector
Número de
patillas para
conectores ISO Color del cable Funciones
Conector de
alimentación
exterior
A-4
Amarillo Batería
A-5 Azul/blanco Control de
alimentación
A-7 Rojo Encendido (ACC)
A-8 Negro Conexión a tierra
(masa)
Conector de
altavoz
B-1
Púrpura Trasero derecho (+)
B-2 Púrpura/negro Trasero derecho (–)
B-3 Gris Delantero derecho (+)
B-4 Gris/negro Delantero derecho (–)
B-5 Blanco Delantero izquierdo (+)
B-6 Blanco/Negro Delantero izquierdo (–)
B-7 Verde Trasero izquierdo (+)
B-8 Verde/negro Trasero izquierdo (–)
2 ADVERTENCIA

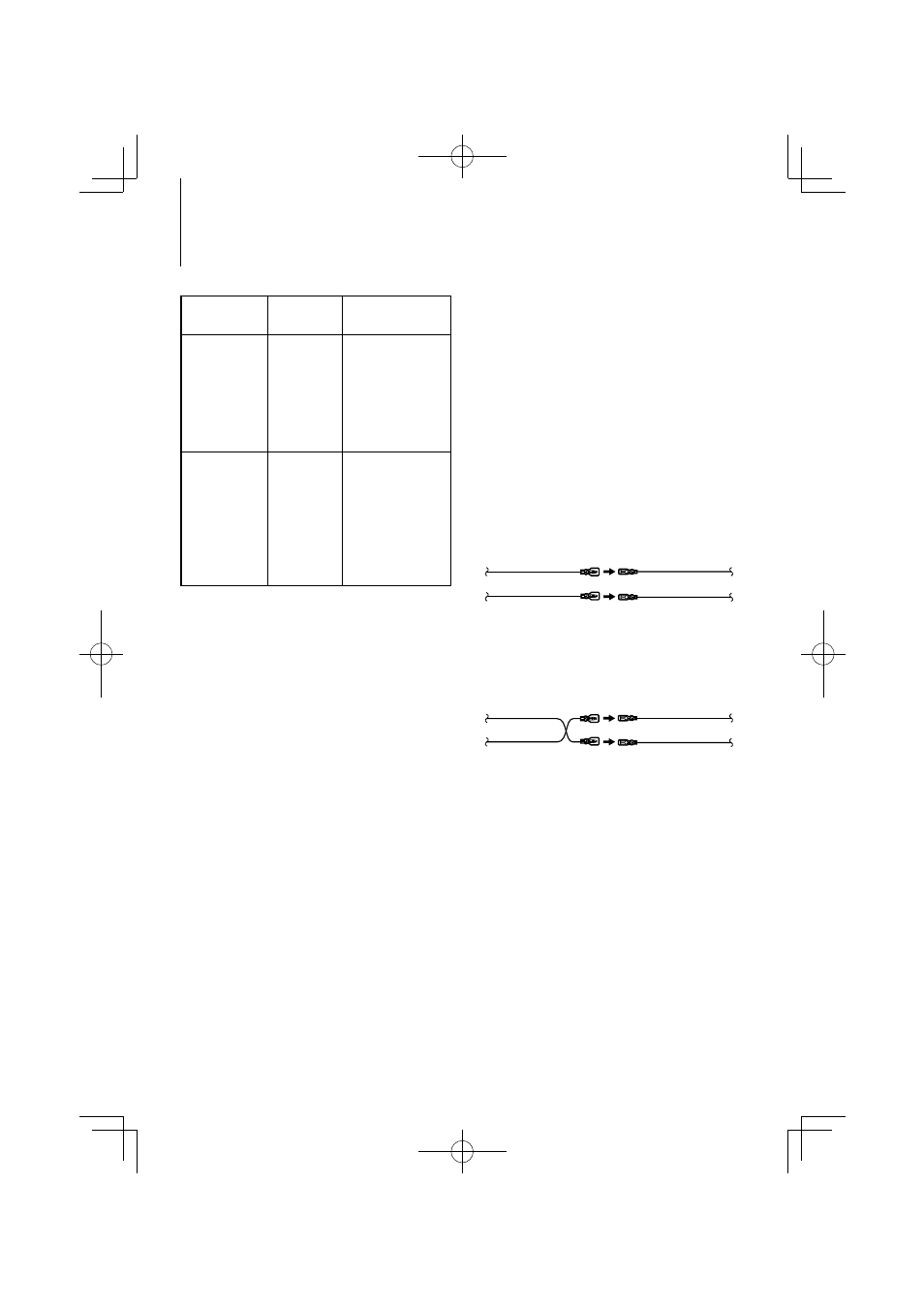

Conexión del conector ISO
La disposición de las patillas de los conectores ISO depende
según el tipo de vehículo. Asegúrese de efectuar las
conexiones de manera apropiada para evitar que se dañe la
unidad.
El ajuste de fábrica para la conexión del mazo de conductores
se describe más abajo en 1. Si las patillas del conector
ISO están dispuestos tal como se describe en 2, efectúe la
conexión de la manera indicada en la figura.
Asegúrese de volver a conectar el cable como se indica
en 2, a continuación, para instalar la unidad en vehículos
Volkswagen.
1 (Ajuste de fábrica) La patilla A-7 (roja) del conector
ISO del vehículo esta interconectada con el
encendido, y la patilla A-4 (amarilla) está conectada a
una fuente de alimentación constante.
Unidad Vehículo
Patilla A –7 (roja)
Patilla A –4 (amarilla)
Cable del encendido
(rojo)
Cable de la batería
(amarillo)
2 La patilla A-7 (roja) del conector ISO del vehículo está
conectada a la fuente de alimentación constante,
y la patilla A-4 (amarilla) está interconectada con el
encendido.
Unidad Vehículo
Patilla A –7 (roja)
Patilla A –4 (amarilla)
Cable del encendido
(rojo)
Cable de la batería
(amarillo)
Conexión de cables a los terminales
