Page 19
Español
|
43

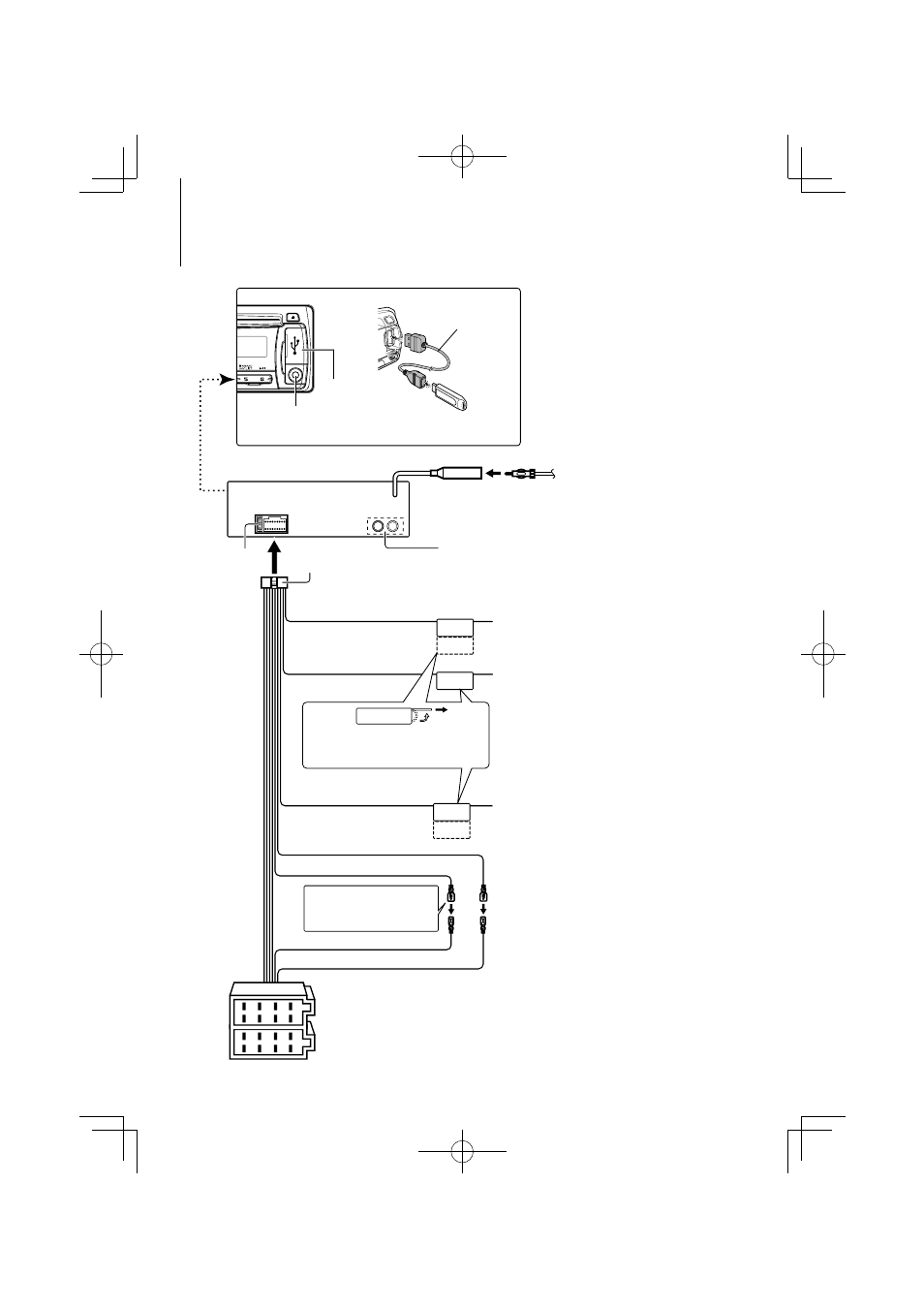

Conexión de cables a los terminales
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
P.CONT
ANT.CONT
MUTE
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
L
R
Cable de la batería (amarillo)
Cable deL encendido (rojo)
Mazo de conductores
(Accesorio1)
Si no se ha realizado ninguna
conexión, no deje que el cable
sobresalga de la lengüeta.
Cable de control de potencia/
antena motorizada (azul/blanco)
Silenciar cable del control
(marrón)
Conecte ya sea el terminal de control de potencia,
al utilizar el amplificador de potencia opcional, o el
terminal de control de la antena en el vehículo.
Patilla A –7 (roja)
Patilla A –4 (amarilla)
Conector A
Conector B
Fusible (10A)
⁄
Vea la página
siguiente.
Entrada de antena FM/AM (JASO)
Conéctelo al terminal de tierra cuando suene el
teléfono o durante la conversación.
⁄
Para conectar el sistema de navegación
Kenwood, consulte el manual del sistema de
navegación.
Parte frontal
Entrada AUX (estéreo)
Utilice el miniconector que es de tipo estéreo
y no tiene ninguna resistencia.
Conector USB
Salida trasera/ salida del Sub Woofer
(Sólo para
KDC-4547U/KDC-4047U/KDC-4047UM/KDC-414U/
KDC-414UM
)
CA-U1EX
(Accesorio opcional)
Mando a distancia de la dirección
(luz azul/amarilla)
Para utilizar la función de mando a distancia en el
volante, es necesario un adaptador remoto exclusivo (no
suministrado) para su vehículo.
(Sólo
KDC-4547U/KDC-4047U/KDC-4047UM/KDC-414U/
KDC-414UM
)
