DISPOSICIÓN FÍSICA

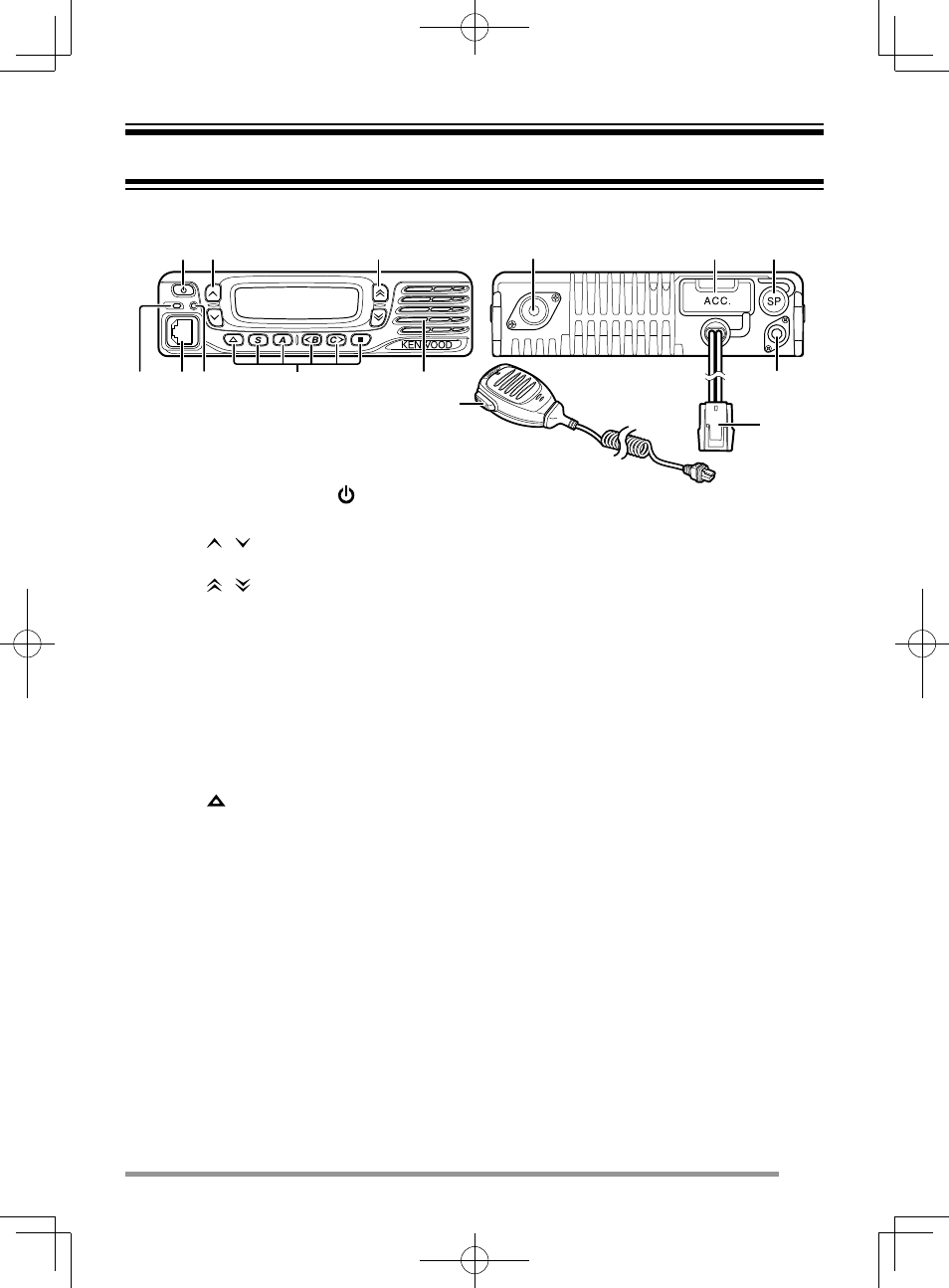

VISTAS FRONTAL Y TRASERA
a Interruptor (encendido)
Púlselo para encender o apagar el transceptor.
b Teclas /
Púlselas para activar sus funciones programables {página 5}.
c Teclas /
Púlselas para activar sus funciones programables {página 5}.
d Indicador de transmisión/recepción
Se ilumina en rojo cuando está transmitiendo y en verde cuando está recibiendo una señal.
Parpadea en naranja durante la recepción de una llamada de señalización opcional.
e Jack del micrófono
Inserte la clavija del micrófono en este conector.
f Indicador de estado
Se ilumina en azul durante un modo especifi cado, según la programación realizada por el
proveedor.
g Teclas / S / A / /
■
Púlselas para activar sus funciones programables {página 5}.
h Altavoz
Altavoz interno.
i Conmutador PTT
Presiónelo y hable al micrófono para llamar a una emisora.
j Conector de antena RF
Conecte la antena RF a este conector.
k Conector ACC
Conecte el accesorio (ACC) a este conector a través del KCT-60.
l Jack de altavoz externo
Conecte un altavoz externo a este jack.
m Conector de antena GPS
Conecte la antena GPS KRA-40 a este conector.
n Conector de entrada de alimentación
Conecte el cable de alimentación CC a este conector.
g
j a b c
n
m
k
ef h
i
l
d
